Долбежно-пазовальный станок 719T
Прижим заготовки (опция)

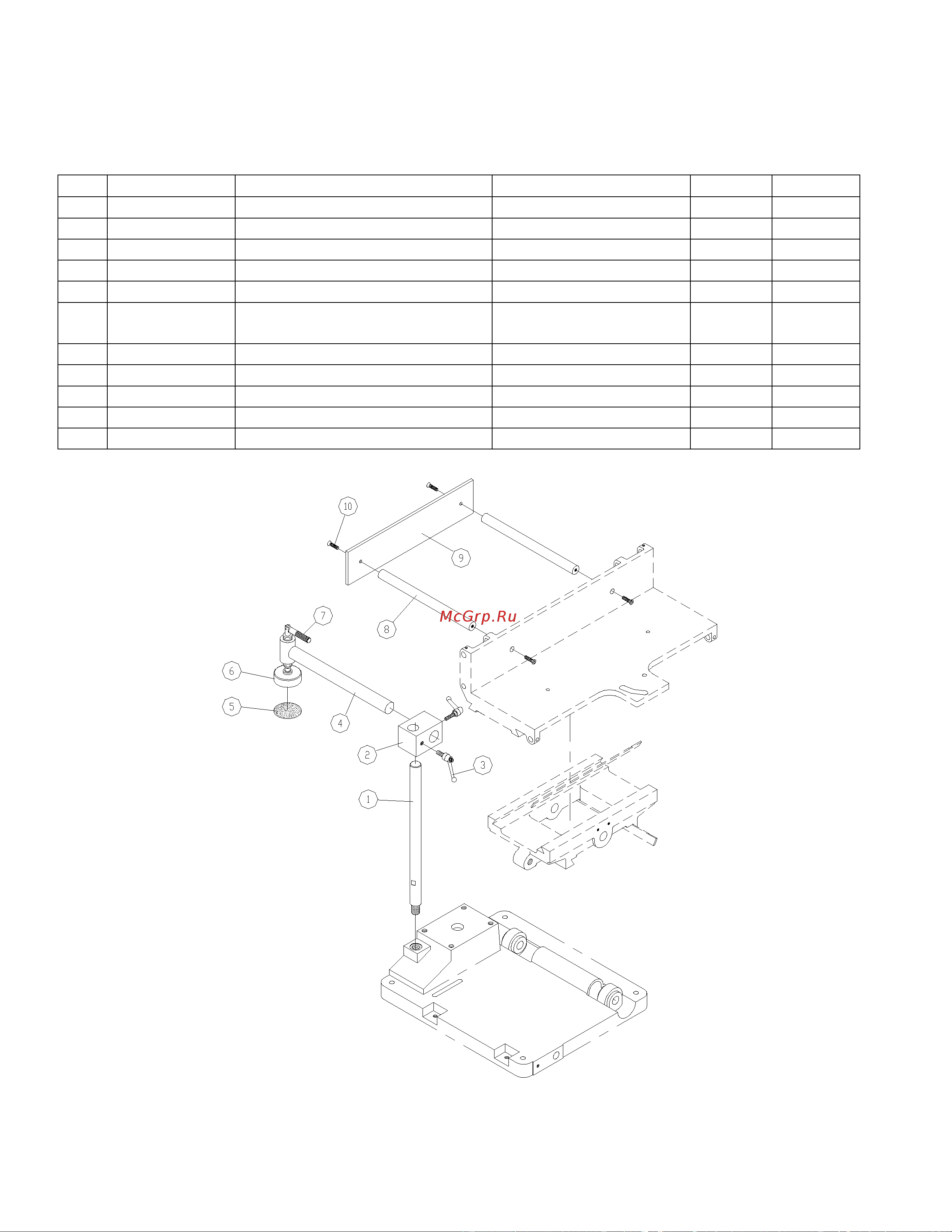

Перечень деталей и взрыв-схема
Поз.
Номер детали
Description
Наименование
Размер
Кол-во
719T-300HDA
Work-piece Hold-Down Assembly
Прижим заготовки
1
1
23045006
Fix Shaft
Штанга
1
2
23045005
Fix Shaft bracket.
Корпус
1
3
42011101
Lock Handle
Фиксатор
2
4
23045003
Hold Down Shaft
Штанга
1
5 23045004 Abrasive
Прокладка из
абразивного материала
1
6
33015004
Hold Down
Прижим
1
7
23045007
Lock Handle
Фиксатор
1
8
23045002
Fix Shaft
Распорка
2
9
23045001
Fence
Упор
1
10
50108007
Pan Head Screw
Винт
M6 × 20
4
