POWERMATIC 230В 719T 1791264KMP [16/16] Электросхема
![POWERMATIC 230В 719T 1791264KMP [16/16] Электросхема](/views2/1637872/page16/bg10.png)

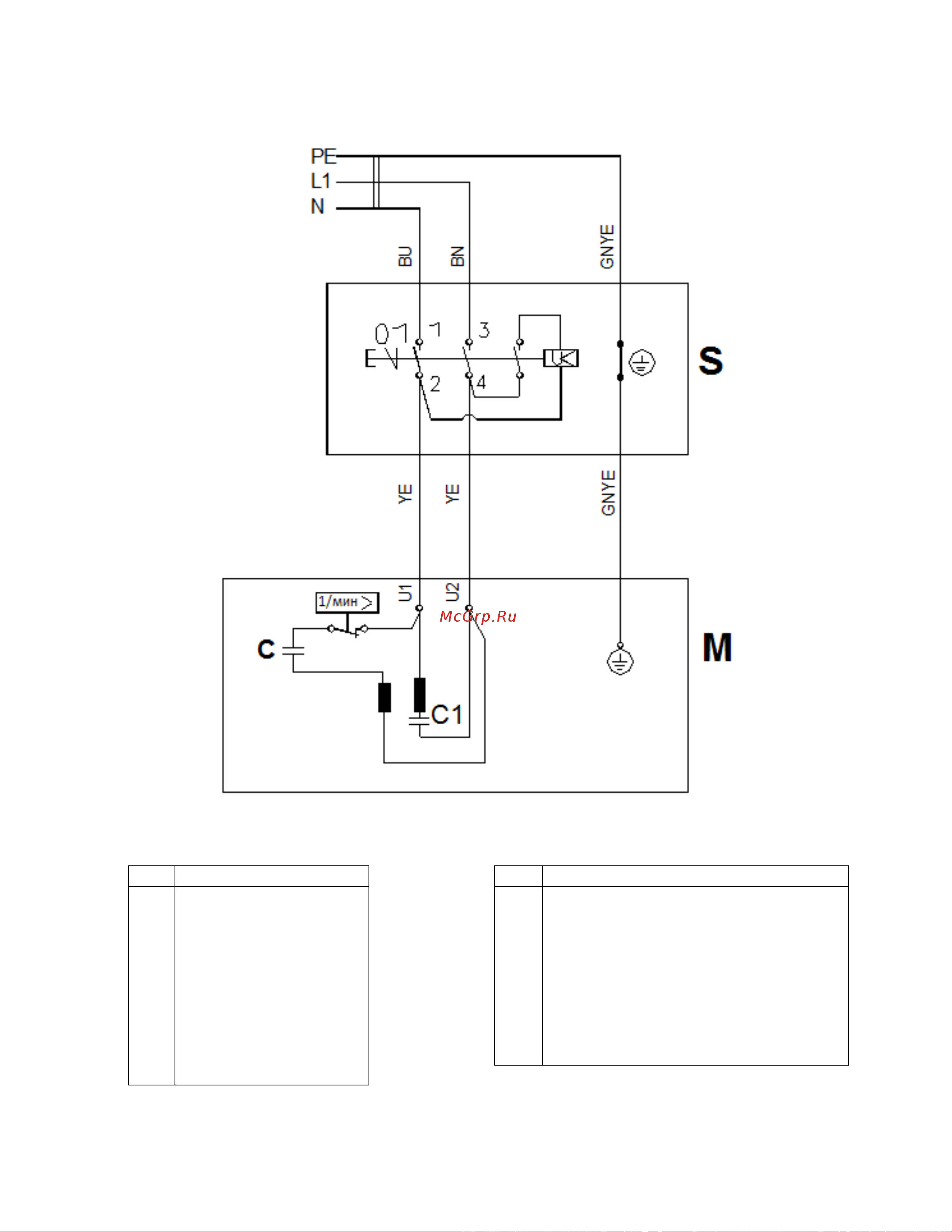

Электросхема
719T......1791264KMP …1~230 В, 50 Гц
Цвет провода
BK
черный
WH
белый
BU
синий
YE
желтый
RD
красный
BN
коричневый
GY
серый
GNYE
желто-зеленый
OG
оранжевый
VT
фиолетовый
Расшифровка символов
M
двигатель
S
переключатель
C
конденсатор
E
электронное устройство
F
плавкий предохранитель
RS
Переключатель направления вращения
CS
центробежный выключатель
OL
автоматический выключатель при перегрузке
LS
концевой выключатель
