POWERMATIC 230В 719T 1791264KMP [15/16] Размеры станка 719t с установленным инструментом
![POWERMATIC 230В 719T 1791264KMP [15/16] Размеры станка 719t с установленным инструментом](/views2/1637872/page15/bgf.png)

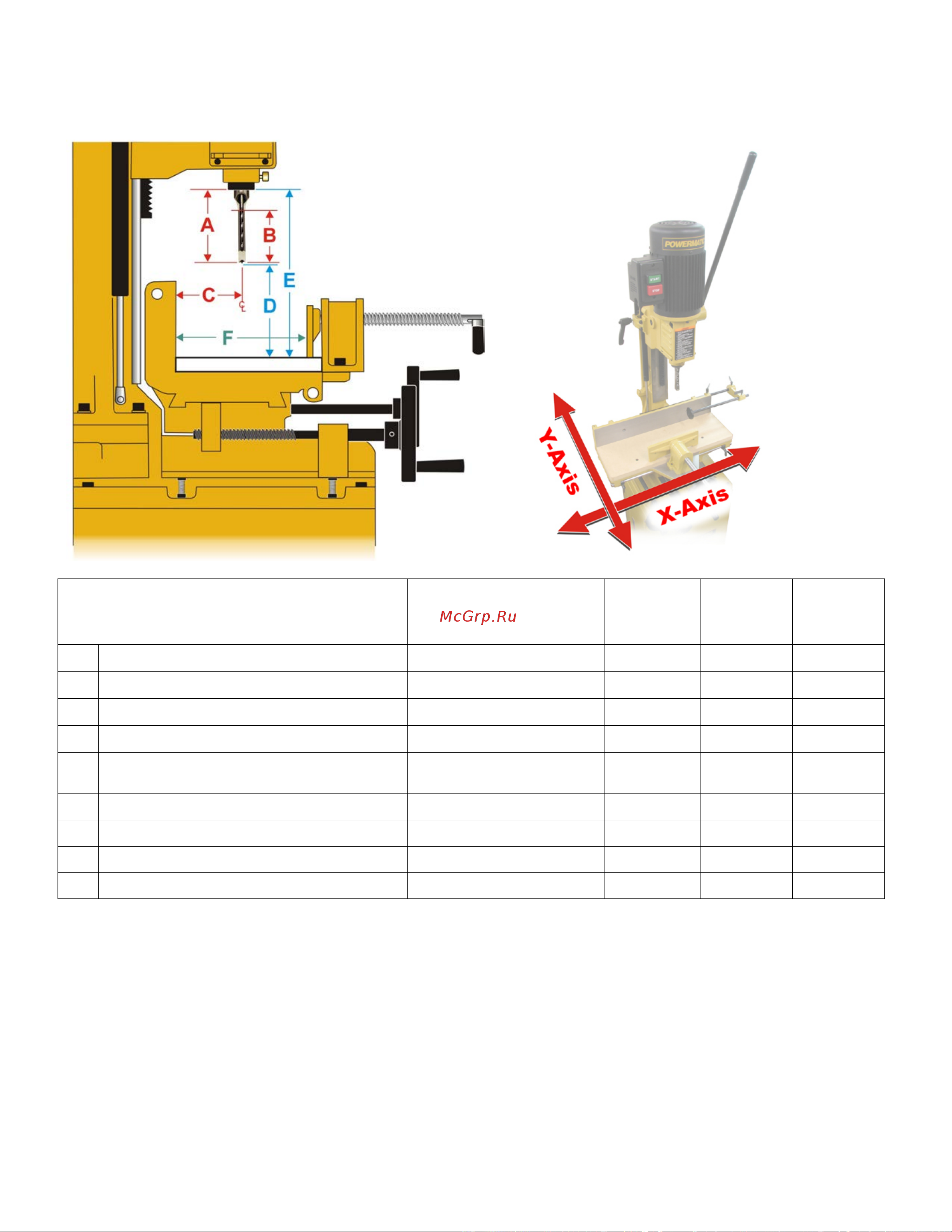

Размеры станка 719T с установленным инструментом
(Резцы и сверла приобретаются отдельно)
Обозначение и наименование размера
1791091
Резец 1/4”
1791092
Резец 5/16”
1791093
Резец 3/8”
1791094
Резец 1/2”
1791095
Резец 3/4”
A
Общая длина установленного резца 93 мм 98,5 мм
98,5 мм
98,5 мм
147,5 мм
B
Полезная длина врезания резца 46 мм 54 мм 70 мм 80 мм 127 мм
C
Макс. расстояние от центра резца до упора
117,5 мм 117,5 мм
117,5 мм 117,5 мм 117,5 мм
D
Макс. рабочее пространство* 254 мм 251 мм
251 мм
251 мм
194 мм
E
Макс. общее пространство* (без
инструмента)
349 мм 349 мм 349 мм 349 мм 349 мм
F
Макс. размер зажимаемой заготовки 149 мм
149 мм
149 мм 149 мм 149 мм
Максимальное перемещение стола по оси Х 419 мм 419 мм 419 мм 419 мм 419 мм
Максимальное перемещение стола по оси Y 127 мм 127 мм 127 мм 127 мм 127 мм
Оправка для установки резца 3/4” 3/4” 3/4” 3/4” 3/4”
* Измерения проведены при установленном деревянном столе; если стол не установлен, прибавьте к каждому
значению 17,5 мм.
