ДЕТАЛИ СБОРКИ ЛЕНТОЧНОЙ ПИЛЫ “КОРВЕТ 424”

*- позиция по схеме сборки

№* Код Наименование детали №* Код Наименование детали

1 204326 Поддон 117 204437 Шпонка

2 204327 Стойка (левая) 118 204438 Подшипник

3 204328 Стойка (правая) 119 204439 Винт

4 204329 Боковина 119-1 204440 Шайба

5 204330 Полка 119-2 204441 Шайба

10 204331 Кронштейн выключателя 120 204442 Сальник

11 204332 Выключатель 121 204443 Опорный блок

12 204333 Распределительная коробка 122 204444 Шайба

13 204334 Винт 123 204445 Винт

14 204335 Шайба 123-1 204446 Гайка

15 204336 Шайба 124 204447 Шкив ведущий

16 204337 Шайба 125 204448 Втулка

17 204338 Гайка 126 204449 Винт

18 204339 Винт 127 204450 Пильное полотно

19 204340 Гайка 128 204451 Кожух защитный

20 204341 Гидроцилиндр 129 204452 Кожух дополнительный

21 204342 Винт 130 204453 Винт

22 204343

Шайба 130-1 204454 Шайба

23 204344 Шайба 131 204455 Маховик

24 204345 Гайка 132 204456 Скоба (нижняя)

25 204346 Винт 133 204457 Подшипник

26 204347 Шайба 134 204458 Направляющая пильного полотна (нижняя)

27 204348 Штифт 135 204459 Ось

28 204349 Винт 136 204460 Эксцентриковый вал

29 204350 Опора нижняя 136-1 204461 Эксцентриковый вал

33 204351 Шайба 137 204462 Гайка

34 204352 Ролик опорный 137-1 204463 Шайба

35 204353 Ось 138 204464 Шайба

36 204354 Штифт 139 204465 Шайба

37 204355 Выключатель 140 204466 Винт

38 204356 Кабель 141 204467 Винт

39 204357 Стол 142 204468 Крышка

40 204358 Винт 143 204469 Направляющая пильного полотна (верхняя)

41 204359 Шайба 144 204470 Винт

42 204360 Шайба 145 204471 Кронштейн

43 204361 Гайка 146 204472 Шайба

44 204362 Фильтр сетчатый 147 204473 Гайка

45 204363 Винт 148 204474 Винт

46 204364 Пластина 149 204475 Шайба

47 204365 Маховик 150 204476 Щеткодержатель

48 204366 Винт 151 204477 Винт

49 204367 Шпонка 152 204478 Гайка

50 204368 Ходовой винт 153 204479 Щетка

51 204369 Гайка тисков 154 204480 Винт

52 204370 Гайка специальная 154-1 204481 Шайба

53 204371 Штифт 155 204482 Пускатель магнитный

54 204372 Крепление 156 204483 Форсунка

55 204373 Шайба 157 204484 Винт

56 204374 Винт 158 204485 Опора форсунки

57 204375 Винт 159 204486 Кран

58 204376 Шайба 160 204487 Винт

59 204377 Пластина 161 204488 Винт

60 204378 Винт 161-1 204489 Шайба

61 204379 Гайка 163 204490 Скоба (верхняя)

62 204380 Винт 164 204491 Кожух

63 204381 Гайка 164-1 204492 Винт

64 204382 Упор 165 204493 Винт

65 204383 Гайка 166 204494 Пластина

66 204384 Шайба 167 204495 Винт

67 204385 Концевой выключатель 168 204496 Винт

68 204386 Гнездо концевого выключателя 169 204497 Регулятор

69 204387 Винт 170 204498 Винт

70 204388 Винт 170-1 204499 Шайба

71 204389 Винт 170-2 204500 Шайба

72 204390 Винт 171 204501 Блок натяжения

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

ПРЕДУПРЕЖДЕНИЕ: не включайте ленточную пилу

до тех пор, пока до конца и внимательно не озна-

комитесь с изложенными в данном «Руководстве»

рекомендациями, поэтапно не изучите все пункты

настройки и регулировки пилы и не усвоите работу

всех органов управления ленточной пилой.

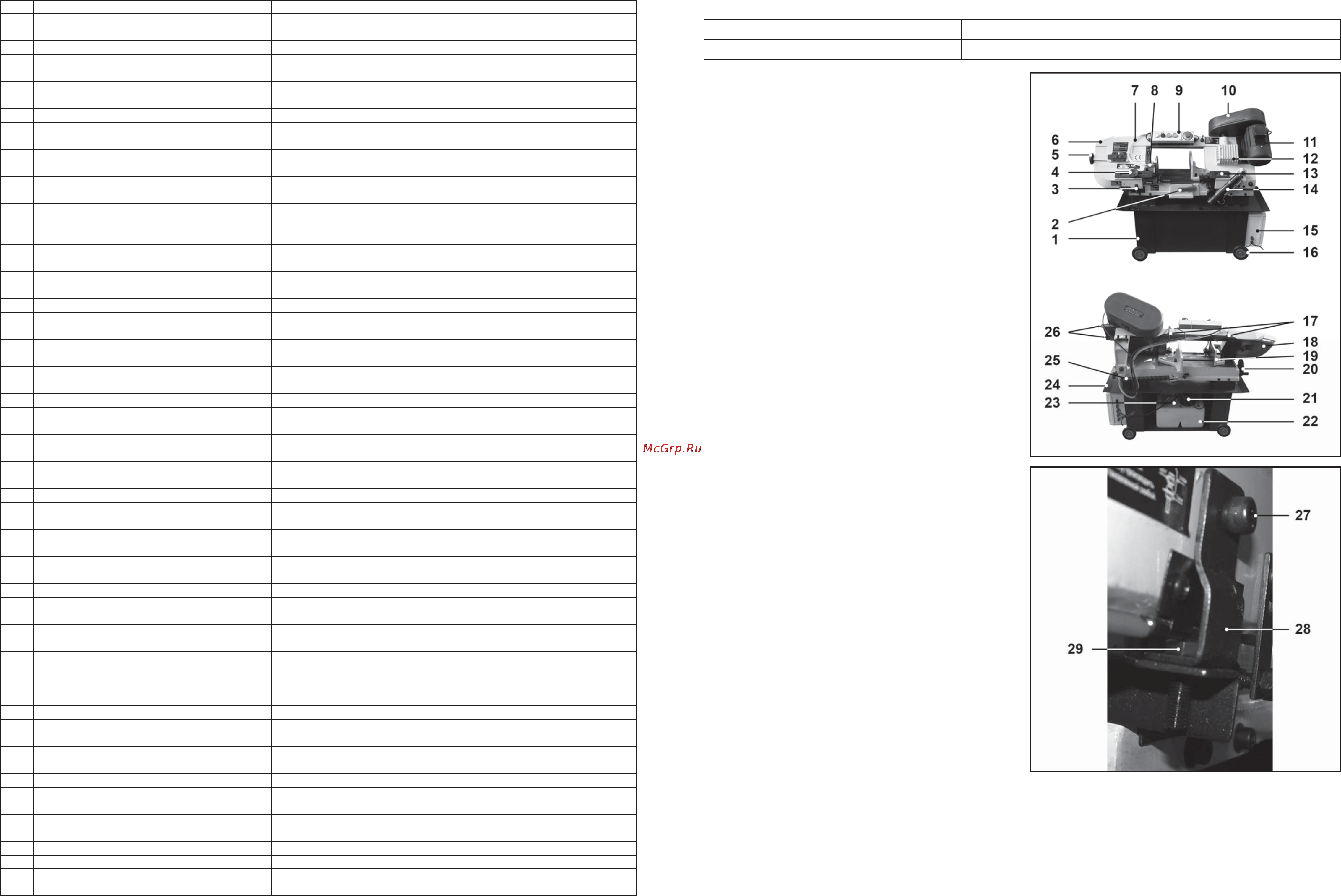

7. УСТРОЙСТВО ЛЕНТОЧНОЙ ПИЛЫ (Рис. 2)

1. Основание

2. Упор (подвижный)

3. Кронштейн концевого

выключателя

4. Маховик установки верхней направляющей пильной

ленты

5. Маховик натяжения пильной ленты

6. Ручка

7. Шланг подачи СОЖ

8. Кран шаровой

9. Блок управления

10. Кожух привода

11. Электродвигатель

12. Корпус редуктора

13. Болт фиксирующий положение нижней направляю-

щей пильной ленты

14. Гидроцилиндр

15. Коробка распределительная

16. Опора роликовая

17. Винт фиксации кожуха пильной ленты

18. Кожух пильной ленты

19. Тиски

20. Маховик тисков

21. Насос подачи СОЖ

22. Емкость для СОЖ

23. Патрубок сливной

24. Поддон

25. Пружина подъемная

26. Болты регулировочные

8. СБОРКА (Рис. 1-5)

ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ

ЛЕНТОЧНУЮ ПИЛУ ДО ОКОНЧАНИЯ МОНТАЖНЫХ

РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В

СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ.

8.1. Установка опорных роликов

8.1.1. Для удобства перемещения ленточной пилы в

пределах помещения необходимо установить ролико-

вые опоры (16). Демонтируйте транспортные крепления

ленточной пилы.

8.1.2. Установите опорные ролики (16) из комплекта по-

ставки на оси расположенные на основании (1) ленточ-

ной пилы.

8.1.3. Зафиксируйте опорные ролики (16) на осях при

помощи шплинтов (Д) из комплекта поставки.

8.2. Демонтаж транспортного крепления

8.2.1. Ваша ленточная пила зафиксирована в транспорт-

ном положении специальной транспортной скобой (28).

8.2.2. Выверните болт (27). Поднимите в верхнее поло-

жение пильный блок за ручку (6).

8.2.3. Выверните болт (29) и демонтируйте транспорт-

ную скобу (28).

8.2.4. При возникшей необходимости транспортировать

ленточную пилу на дальние расстояния установите

транспортное крепление.

8.3. Установка подвижного упора

8.3.1. В специальное отверстие станины ленточной

пилы установите ось упора (В) (из комплекта поставки)

Рис. 2

Рис. 3

и надежно закрепите ее винтом (30).

8.3.2. Установите на ось (В) упор (2) и закрепите его

финтом фиксации (Г) из комплекта поставки.

8.4. Установка рабочего стола

8.4.1. Для выполнения ряда распиловочных операций из

древесины и мягких искусственных материалов преду-

смотрено переоборудование из горизонтально – ленточ-

нопильной машины в вертикально – ленточнопильную
