машину.

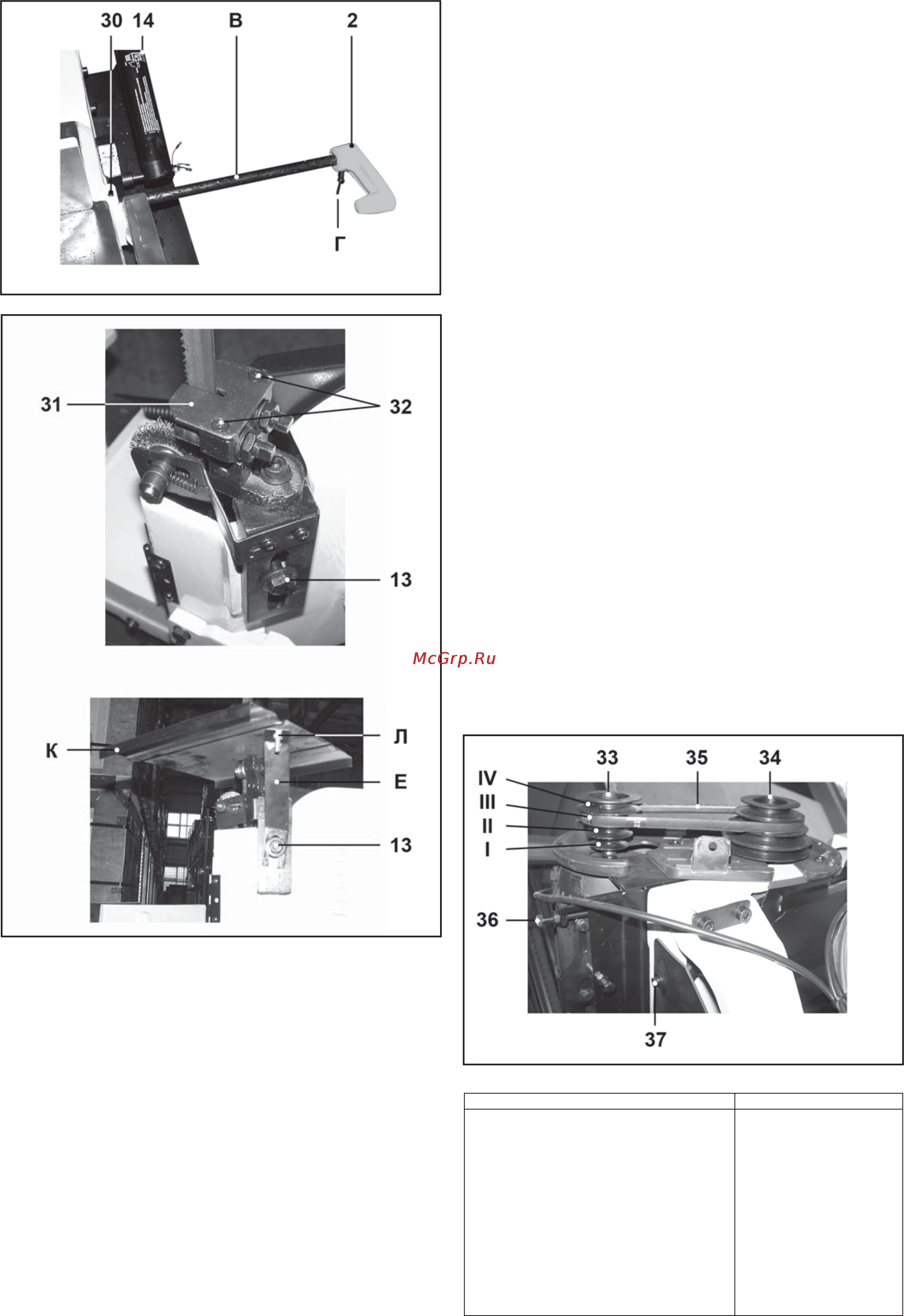

8.4.2. За ручку (6) переведите ленточную пилу в верти-

кальное положение. Для фиксации ленточной пилы в

вертикальном положении, закройте кран гидроцилиндра

(14).

8.4.3. Ослабьте фиксацию болта (13).

8.4.5. Выкрутите два винта (32) и демонтируйте защит-

ную крышку (31).

8.4.6. Установите под ослабленный болт (13) распорку

(Е) из комплекта поставки.

8.4.7. Установите рабочий стол (К) на место защитной

крышки (31) и зафиксируйте его винтами (32).

8.4.8. Дополнительно зафиксируйте рабочий стол (К),

притянув его винтом с гайкой (Л) к распорке (Е). Затяни-

те болт (13).

8.5. Установка сетчатого фильтра

8.5.1. Установите сетчатый фильтр (Ж) из комплекта по-

ставки в сливную воронку на поддоне (24) ленточной

Рис. 5

Рис. 4

пилы.

9. РЕГУЛИРОВКА (Рис. 1-12)

Ленточная пила была собрана и полностью отрегулиро-

вана на заводе - изготовителе. Во время транспортиров-

ки регулировки могут нарушиться, поэтому перед нача-

лом эксплуатации регулировки необходимо проверить

вновь.

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-

либо регулировки при включенной ленточной пиле.

Это может привести к травме.

9.1. Регулировка скорости движения пильной лены,

натяжение и замена ремня.

9.1.1. Для выбора скорости движения пильной ленты (42)

необходимо установить ремень передачи (35) в одно из

трёх положений на шкивах (33 и 34). Положение I соот-

ветствует скорости движения пильной ленты – 22 м/мин,

II – 34 м/мин, III – 49 м/мин, IV – 64 м/мин. В таблице 2

приведены рекомендуемые скорости движения пильной

ленты при использовании разного рода заготовок.

9.1.2. Откройте кожух привода (10).

9.1.3. Отпустите контргайки на регулировочных болтах

(36). Вывинчивая болты (36), ослабьте натяжение ремня

(35).

9.1.4. Переставьте ремень (35) в одно из выбранных че-

тырех положений, соответствующее необходимой ско-

рости движения пильной ленты.

9.1.5. Заверните болты (36) до достижения необходи-

мого натяжения ремня (35). Законтрите болты (36) кон-

тргайками.

9.1.6. Чрезмерное натяжение ремня передачи (35) мо-

жет привести к его преждевременному износу, а недо-

статочное натяжение - к проскальзыванию на шкивах

(33 и34).

9.1.7. По окончанию выполнения пунктов 9.1.1. – 9.1.5.

закройте кожух привода (10).

Рис. 6

Таблица 2

Материал Скорость (м/мин)

Нержавеющая или

легированная сталь,

подшипниковая бронза, мягкая

сталь,

Твердая латунь или бронза,

мягкая латунь,

Алюминий и другие мягкие

материалы

Мягкие породы древесины,

пластмассы

22 м/мин

34 м/мин

49 м/мин

64 м/мин

13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Ленточная пила модели «Корвет 424» соответствует требованиям ТУ-4833-011-44744687-2004, ГОСТ Р МЭК 1029-

1-94, ГОСТ 14254-96, ГОСТ 51318.14.2-99

обеспечивающим безопасность жизни, здоровья потребителей и охрану

окружающей среды и признана годной к эксплуатации.

Дата изготовления ”____”_____________ 200 г. ОТК _________________

Дата продажи “____”_____________ 200 г. _____________________

штамп

штамп магазина

подпись

подпись продавца

14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу ленточ-

ной пилы модели «Корвет» при соблюдении условий

хранения, правильности монтажа, соблюдении правил

эксплуатации и обслуживания, указанных в руководстве

по эксплуатации.

Гарантийный срок – 12 месяцев с даты продажи через

розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производствен-

ные дефекты, выявленные в процессе эксплуатации

ленточной пилы в период гарантийного срока. В случае

нарушения работоспособности ленточной пилы в тече-

ние гарантийного срока, владелец имеет право на его

бесплатный ремонт.

В гарантийный ремонт принимается ленточная пила

при обязательном наличии правильно и полностью

оформленного и заполненного гарантийного талона

установленного образца на представленную для ре-

монта ленточную пилу с штампом торговой органи-

зации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1.При отсутствии гарантийного талона.

2.При нарушении пломб, наличии следов разборки на

корпусе, шлицах винтов, болтов, гаек и прочих следов

разборки или попытки разборки ленточной пилы.

3.Если неисправность ленточной пилы стала следстви-

ем нарушения условий хранения, попадания внутрь по-

сторонних предметов, жидкостей, нарушения условий

эксплуатации (эксплуатация без необходимых насадок

и приспособлений, эксплуатация не предназначенным

режущим инструментом, насадками, дополнительными

приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одно-

временный выход из строя ротора и статора, обеих об-

моток статора).

5. При механическом повреждении сетевого шнура или

штепселя.

6. При механическом повреждении корпуса и его дета-

лей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастка), на-

пример: пилки, пильные диски, пильные ленты, отрез-

ные диски, ножи, сверла, элементы их крепления, патро-

ны сверлильные, цанги, буры, подошвы шлифовальных

и ленточных машин, фильтры и т.п.;

- быстроизнашивающиеся детали, если на них присут-

ствуют следы эксплуатации, например: угольные щетки,

приводные ремни, сальники, защитные кожухи, направ-

ляющие и протяжные ролики, цепи приводные, резино-

вые уплотнения и т.п. Замена их в течение гарантийного

срока является платной услугой;

- шнуры питания, в случае повреждения изоляции, под-

лежат обязательной замене без согласия владельца

(услуга платная);

- расходные материалы, например: лента шлифоваль-

ная, заточные, отрезные и шлифовальные круги и т.п.

Предметом гарантии не является неполная комплекта-

ция ленточной пилы, которая могла быть выявлена при

продаже. Претензии от третьих лиц не принимаются.

Ленточная пила в ремонт должна сдаваться чистой, в

комплекте с принадлежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы пилы,

например: падение оборотов, изменение шума, появ-

ление постороннего запаха, дыма, вибрации, стука, по-

вышенной искры на коллекторе – прекратите работу и

обратититесь в Сервисный центр «Корвет» или гаран-

тийную мастерскую.

Гарантийный, а также послегарантийный ремонт про-

изводится оригинальными деталями и узлами только в

гарантийных мастерских, указанных в перечне «Адреса

гарантийных мастерских».

Примечание:

Техническое обслуживание пилы, проведение ре-

гламентных работ, регулировок, указанных в руко-

водстве по эксплуатации, диагностика не относятся

к гарантийным обязательствам и оплачиваются со-

гласно действующим расценкам Сервис - Центра.

С гарантийными обязательствами ознакомлен и согла-

сен:

_______________, _______________________________

дата подпись покупателя

Сервисный центр “Корвет”

тел./ факс (4732) 392-486

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-

ХАЙ, П.Р.

Импортер:

ООО «ЭНКОР-Инструмент-Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru
