Калибр Руководство по эксплуатации
4
EAC ТР ТС
kalibrcompany.ru

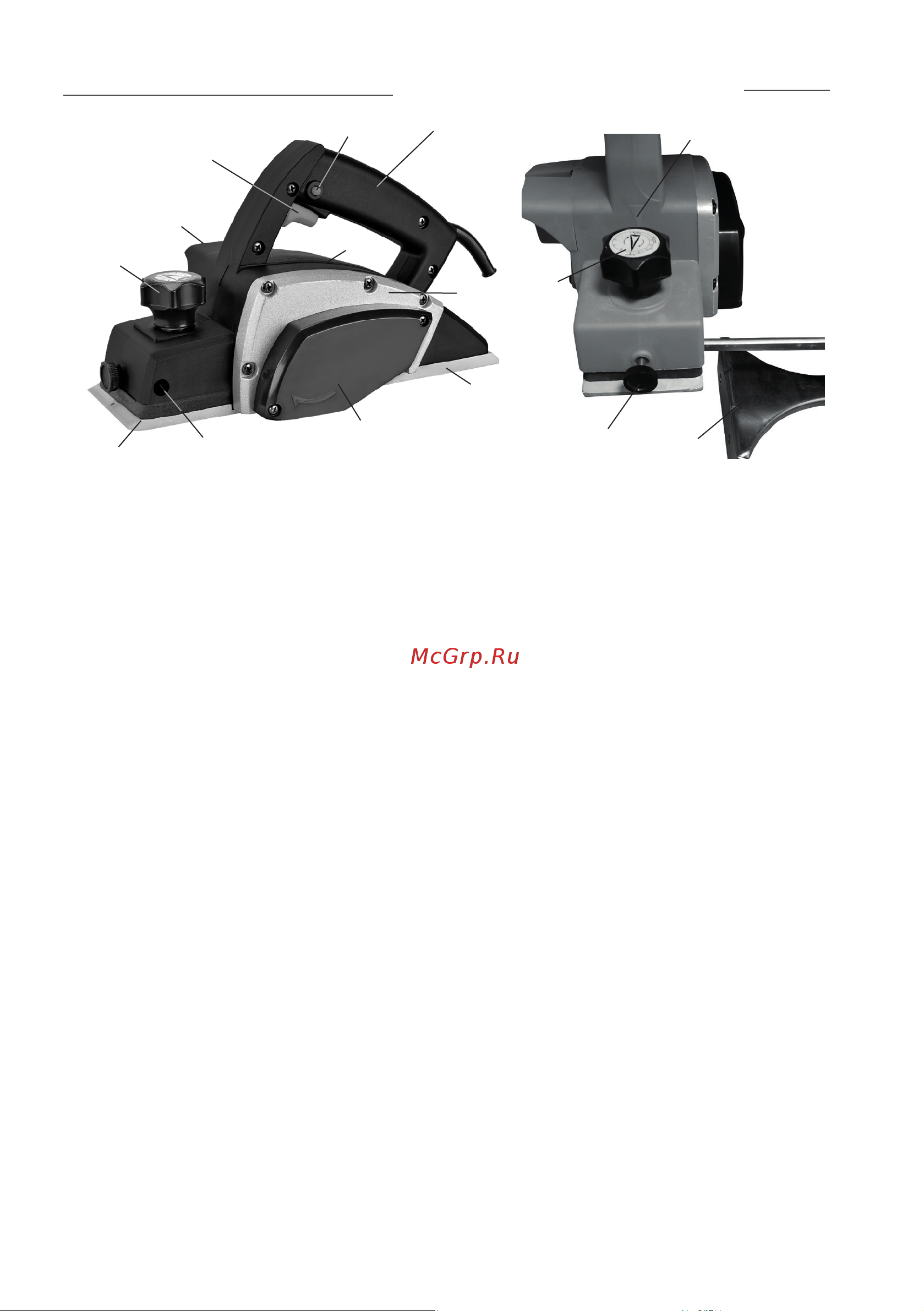

1.6 Общий вид рубанка представлен на рис.1
1.7 Механизм рубанка расположен в пластиковом корпусе (рис.1 поз.9), вы-
полненном заодно с правой частью рукоятки управления, который крепится
на нерегулируемой подошве (рис.1 поз.14). Крутящий момент с якоря электро-
двигателя поликлиновым ремнём передаётся на барабан. На барабане рубанка
крепятся два ножа. Ножи – основной рабочий инструмент рубанка. На крышке
ремня стрелкой указано направление вращения ремня и барабана.
1.8 Клавиша выключателя (рис.1 поз.4) расположена в нижней части рукоятки.
Во избежание самопроизвольного включения инструмента, выключатель снабжён
блокировкой клавиши (рис.1 поз.3, расположена на левой части рукоятки). Вклю-
чение рубанка, осуществляется нажатием на клавишу выключателя указательным
пальцем после нажатия и удержания кнопки-блокиратора большим пальцем. Руба-
нок отключается при отпускании клавиши выключателя, при этом кнопка-блокира-
тор (со щелчком) возвращается в исходное положение - заблокировано.
1.9 Рукояткой (рис.1 поз.1) регулируется глубина строгания за один проход.
Поворотом рукоятки по часовой стрелке увеличивается глубина строгания в ин-
тервале от 0 до 1,0 мм.
1.10 Для снижения электромагнитных помех двигателя, в целях обеспечения
нормального функционирования находящихся рядом средств связи, в электри-
ческую цепь рубанка вставлены конденсатор и катушка индуктивности фильтра
радиопомех.
10
2
6
15
рис. 1
1 – рукоятка-регулятор глубины строгания; 2 – шкала глубины строгания; 3 – кнопка-бло-
киратор клавиши выключателя; 4 – клавиша выключателя; 5 – крышка ремня; 6 – винт
крепления параллельного упора; 7 – отверстие установки упора параллельного; 8 – подо-
шва регулируемая; 9 – корпус; 10 – рукоятка управления (левая часть); 11 – крышка пра-
вая с патрубком отвода стружки; 12 – указатель глубины строгания; 13 – кронштейн метал-
лический – опора подшипников; 14 – подошва нерегулируемая; 15 – упор параллельный.
12
14
5
7
8
1
3
9
4
11
13
