3. Техническое обслуживание рубанка

Внимание! Запрещается начинать работу рубанком, не ознакомившись

с требованиями по технике безопасности, указанными в разделе 2.3 и

приложении 1 настоящего руководства.

3.1 Продолжительность срока службы рубанка и его безотказная работа за-

висит от правильного обслуживания, своевременного устранения неисправно-

стей, тщательной подготовке к работе, соблюдения правил хранения.

3.2 Для замены щёток необходимо:

- снять правую крышку корпуса рубанка;

- открутить крышки щёткодержателей;

- извлечь из щёткодержателей использованные щётки и заменить их новыми;

- закрутить крышки щёткодержателей и закрепить на место правую крышку рубанка.

Щётки следует заменять парой для обеспечения равной степени их давле-

ния на коллектор якоря.

3.3 Для качественного строгания поверхностей, необходима хорошая заточ-

ка ножей. Ножи данной модели имеют двухстороннюю заточку. При затуплении

одной кромки, вынуть ножи и перевернув их на 180°, использовать вторую ре-

жущую кромку. Снятие и установка ножей показана на рисунках 2, 3 и 4.

3.3.1 Снятие ножей:

- закрепить рубанок подошвами вверх;

- зафиксировать барабан (рис.2 поз.6), чтобы он не проворачивался;

- открутив три винта крепления (рис.2 поз.4) накидным ключом (из комплек-

та поставки), снять прижимную пластину (рис.2 поз.3);

- извлечь из паза барабана (рис.2 поз.2) регулировочную пластину (рис.2

поз.3), с закреплённой на ней двумя винтами (рис.2 поз.7) ножом (рис.2 поз.1);

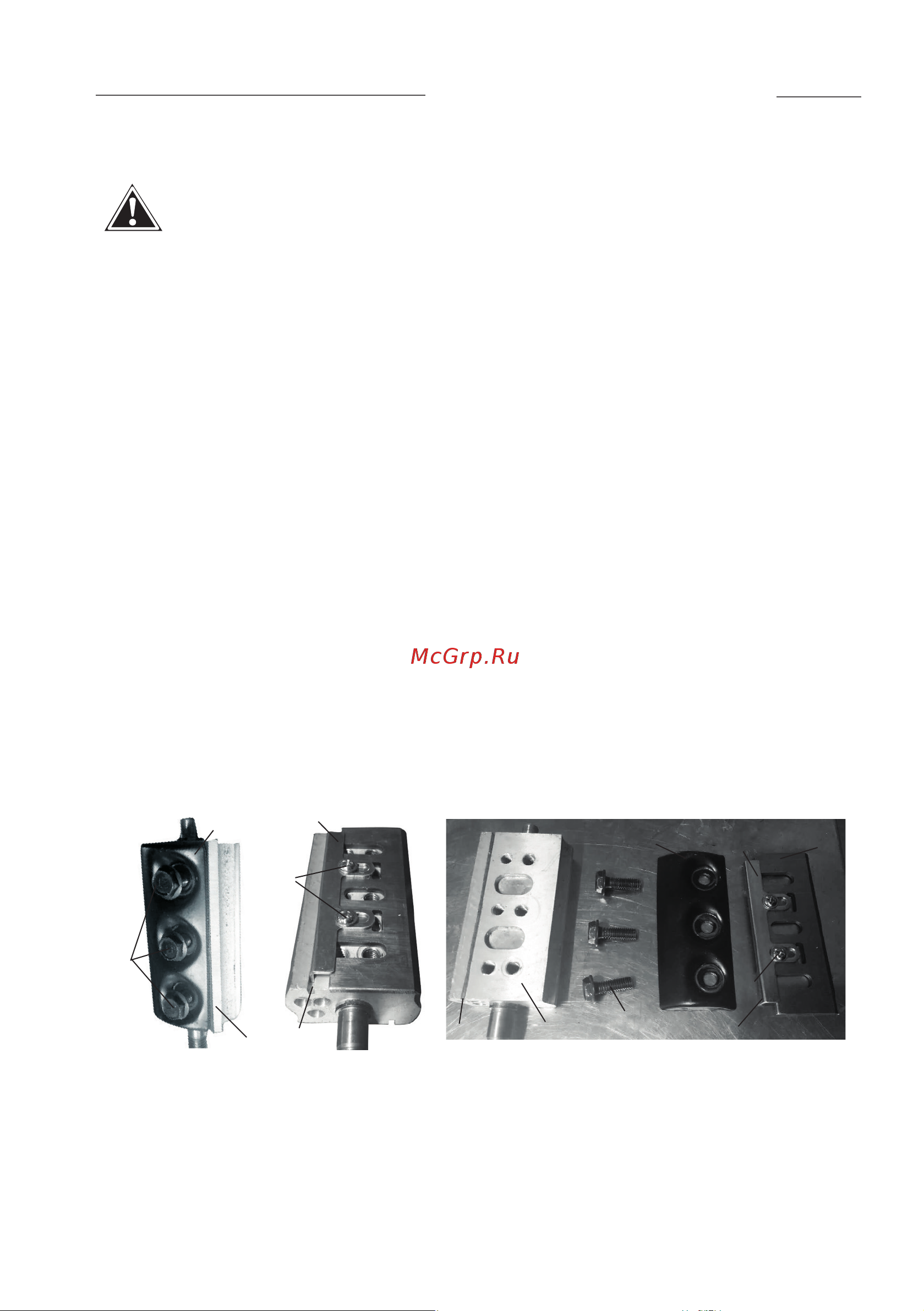

рис.2

1 – нож; 2 – паз барабана; 3 – пластина прижимная – крышка барабана; 4 – винт крепле-

ния пластины прижимной; 5 – пластина регулировочная; 6 – барабан; 7 – винт пластины

регулировочной; 8 – бортик (пятка) пластины регулировочной.
