- отвинтив винты регулировочной пластины (рис.2 поз.7), снять нож (для за-

точки или замены);

- таким же образом снять второй нож с барабана;

- тщательно очистить барабан, пластины и ножи;

Внимание! Будьте особенно осторожны при замене ножей, имеющих

острые кромки и углы.

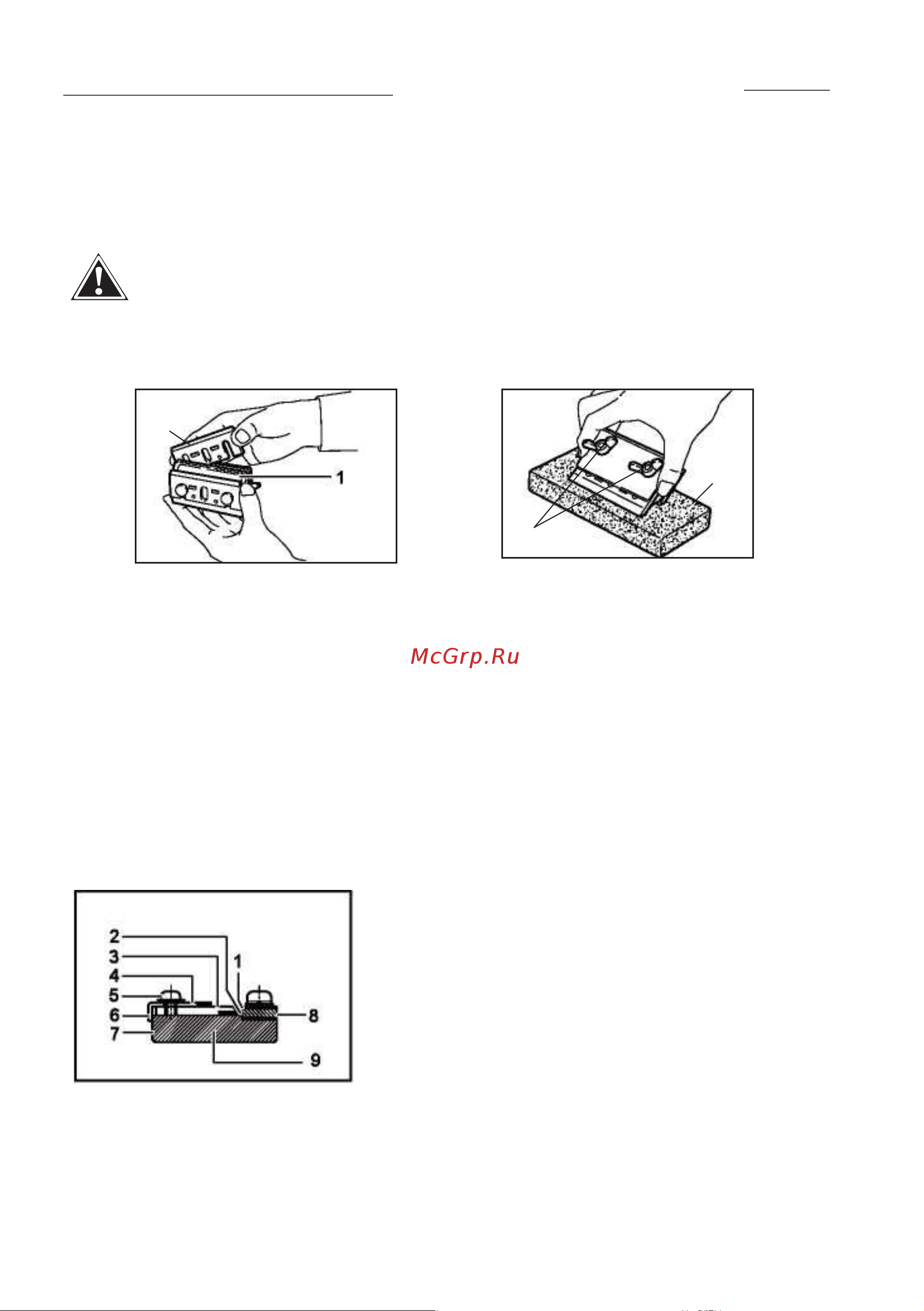

3.3.2 Заточка ножа (см. рис.3):

Для восстановления остроты режущей кромки ножа используйте держатель

для заточки (входит в комплект поставки):

- ослабить гайки (рис.3 поз.3) заточного устройства–держателя (рис.3 поз.1);

- вставить нож (рис.3 поз.2) в держатель, как показано на рис.3;

- закрепить нож в держателе, затянув гайки;

- аккуратными, плавными движениями по бруску (рис.3 поз.4), восстановить

остроту режущей кромки ножа.

3.3.3 Калибровка и установка ножей в барабан:

Калибровка – регулировка установки ножа, чтобы его режущая кромка на-

ходилась в одной плоскости с нерегулируемой подошвой (см. рис.4):

- совместив крепёжные отверстия регулировочной пластины (рис.4 поз.4) и

ножа (рис.4 поз.3), наживить винты (рис.4 поз.5) не закручивая окончательно;

- установить соединённые пластину и нож на верхнюю часть основания

(рис.4 поз.9) калибровочного устройства, как показано на рис.4;

- прижать внутреннюю плоскость бортика (рис.4 поз.6) к задней плоскости

рис.3

1 – держатель ножа; 2 – нож; 3 – гайки крепления; 4 – брусок.

1 – передняя часть калибровочной пластины;

2 – режущая кромка ножа; 3 – нож; 4 – пластина

регулировочная; 5 – винт регулировочной пласти-

ны; 6 – бортик (пятка) регулировочной пластины;

7 – задняя плоскость калибровочного устройства;

8 – пластина калибровочная; 9 – основание кали-

бровочного устройства

рис.4
