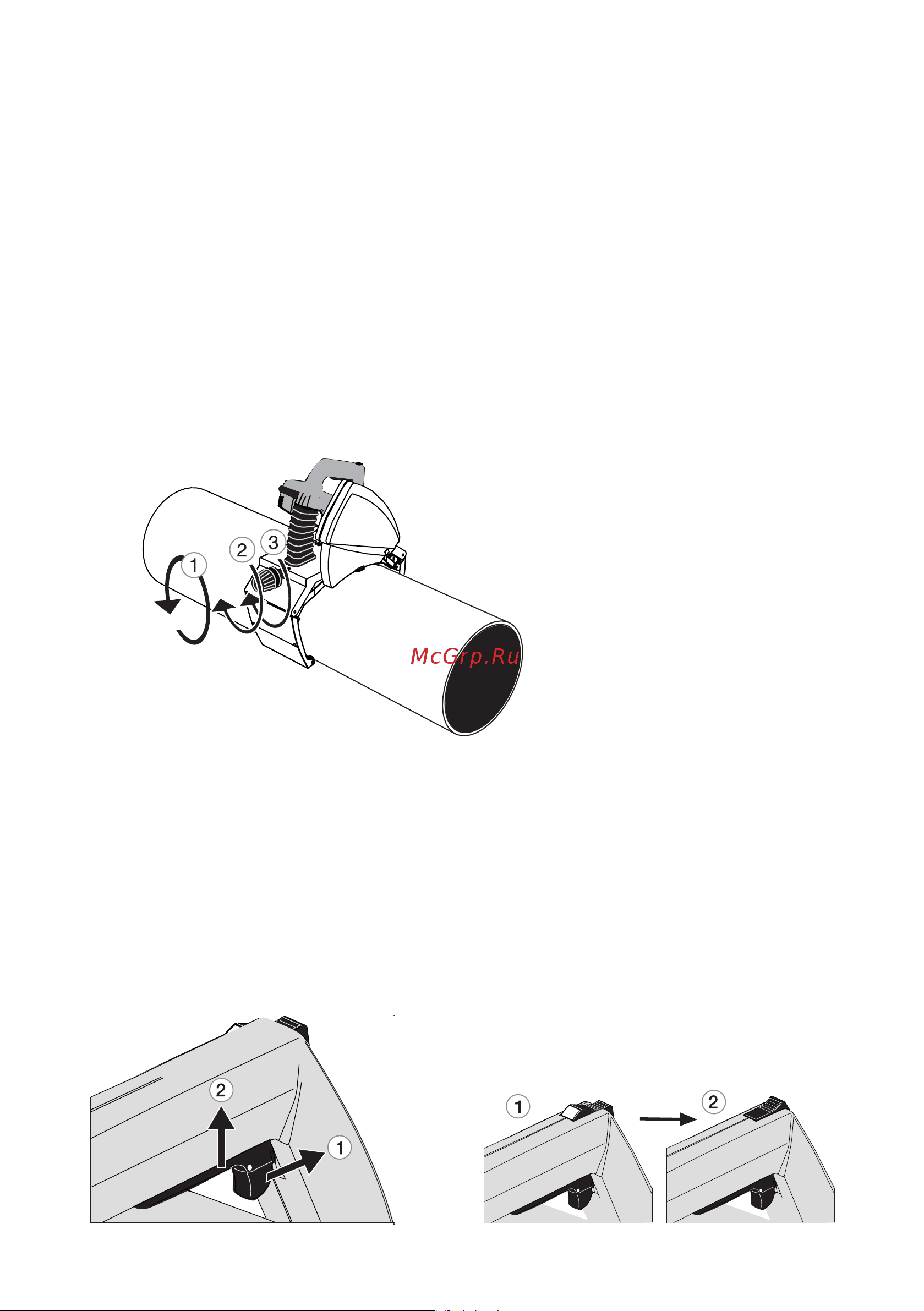

УСТАНОВКА ТРУБОРЕЗА НА ТРУБЕ Поворачивая регулировочную ручку которая находится на задней части трубореза Рис 5 1 откройте захват трубореза так чтобы он подошел под диаметр трубы Установите труборез на трубе так чтобы край нижнего ограждения диска находился на метке разреза Закрепите труборез на трубе поворачивая регулировочную ручку захвата до тех пор пока она крепко не закрепит трубу которую собираетесь резать Рис 5 2 Зафиксируйте механизм надежно закрепив захват Рис 5 3 Удерживая трубу на месте убедитесь в том что труборез свободно вращается в направлении подачи трубы В целях безопасности убедитесь в том что шнур трубореза находится слева Теперь труборез готов к работе Рис 5 РАСПИЛ СТЕНКИ ТРУБЫ Правой рукой возьмите ручку и поставьте левую ногу на расстоянии приблизительно 50 см от трубореза Включите труборез так чтобы его слегка повело вперед Рис 8 При запуске двигателя сначала освободи те рычаг блокировки выключателя Рис 6 1 и нажмите на выключатель до упора Рис 6 2 Перед тем как приступить к резке дождитесь пока труборез разгонится Рис 6 У СШ 270Е 400Е Рис 7 15
