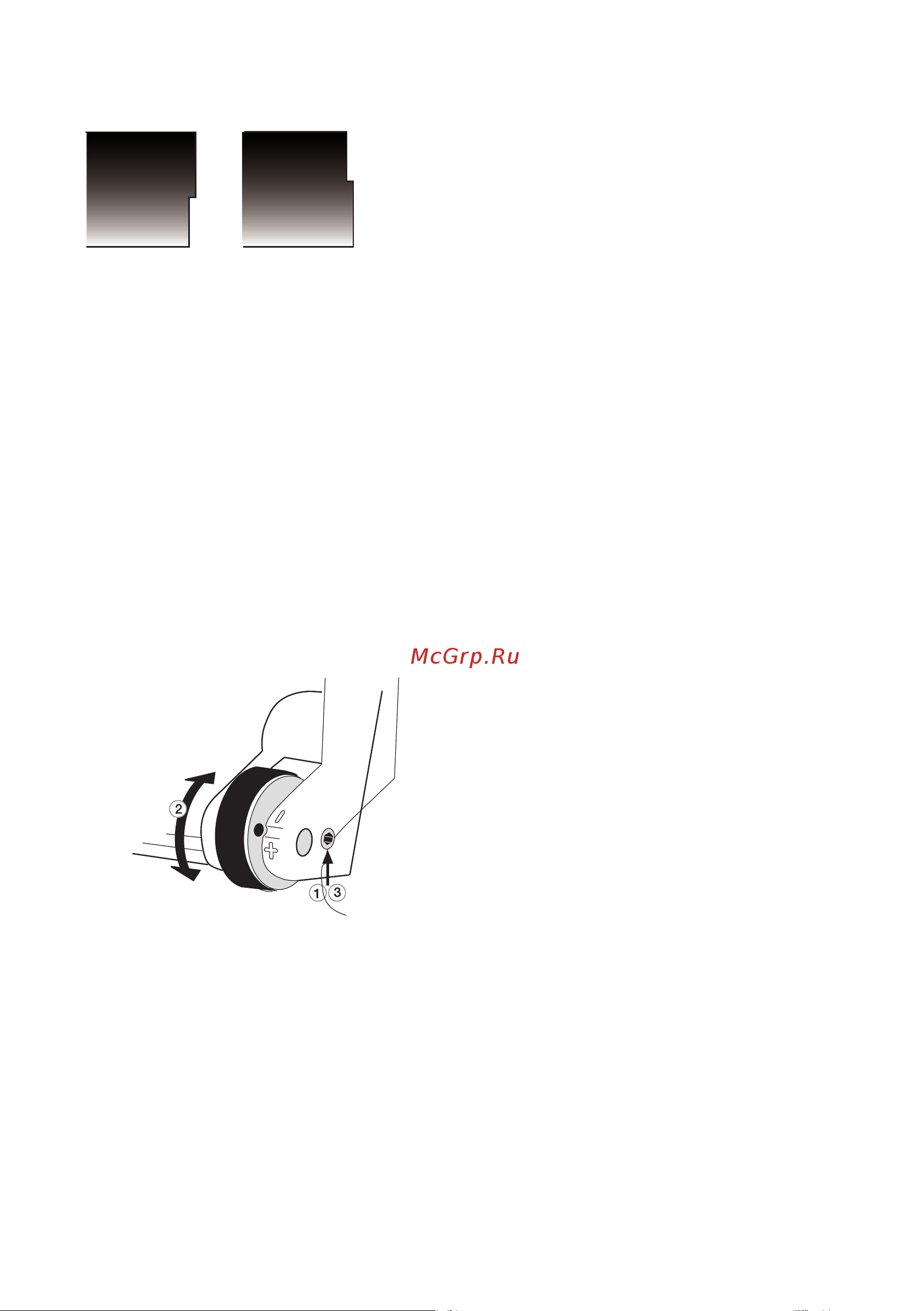

Рис 12 На захвате трубы есть регулировочное колесико Рис 1 8 которое можно использовать для улучшения качества разреза и для уменьшения несовпадения Настройки применимы только к действительным размерам труб и материалам а колесико нужно перенастраивать по мере износа диска Чтобы отрегулировать колесико ослабьте винт блокировки Рис 13 1 и поверните центр колеса по часовой стрелке или против часовой стрелки в нужное положение Рис 13 2 и снова заблокируйте колесо Рис 13 3 Если диск сильно уходит влево отрегулируйте центр колеса по часовой стрелке знак Если диск уводит вправо отрегулируйте центр против часовой стрелки знак Настройку выполните исходя из того насколько сильно ведет диск в стороны Помните о регулярной смазке регулировочного колесика УСТАНОВКА И ЗАМЕНА ДИСКА ВНИМАНИЕ Во избежании травм выключите инструмент и отключите его от сети прежде чем устанавливать и снимать аксессуары перед тем как выполнить настройки или приступить к ремонту Случайный запуск может привести к травме Вытащите вилку из розетки Убедитесь в том что моторный блок стоит вертикально Снимите крышку шильды диска Рис 14 1 открутив винт Рис 14 2 Нажмите кнопку блокировки шпинделя Рис 1 13 и одновременно поверните диск рукой до выпадения кнопки разблокировки шпинделя на 7 мм Это предупредит вращение диска Для снятия болта крепления 18 У СШ 270Е 400Е
