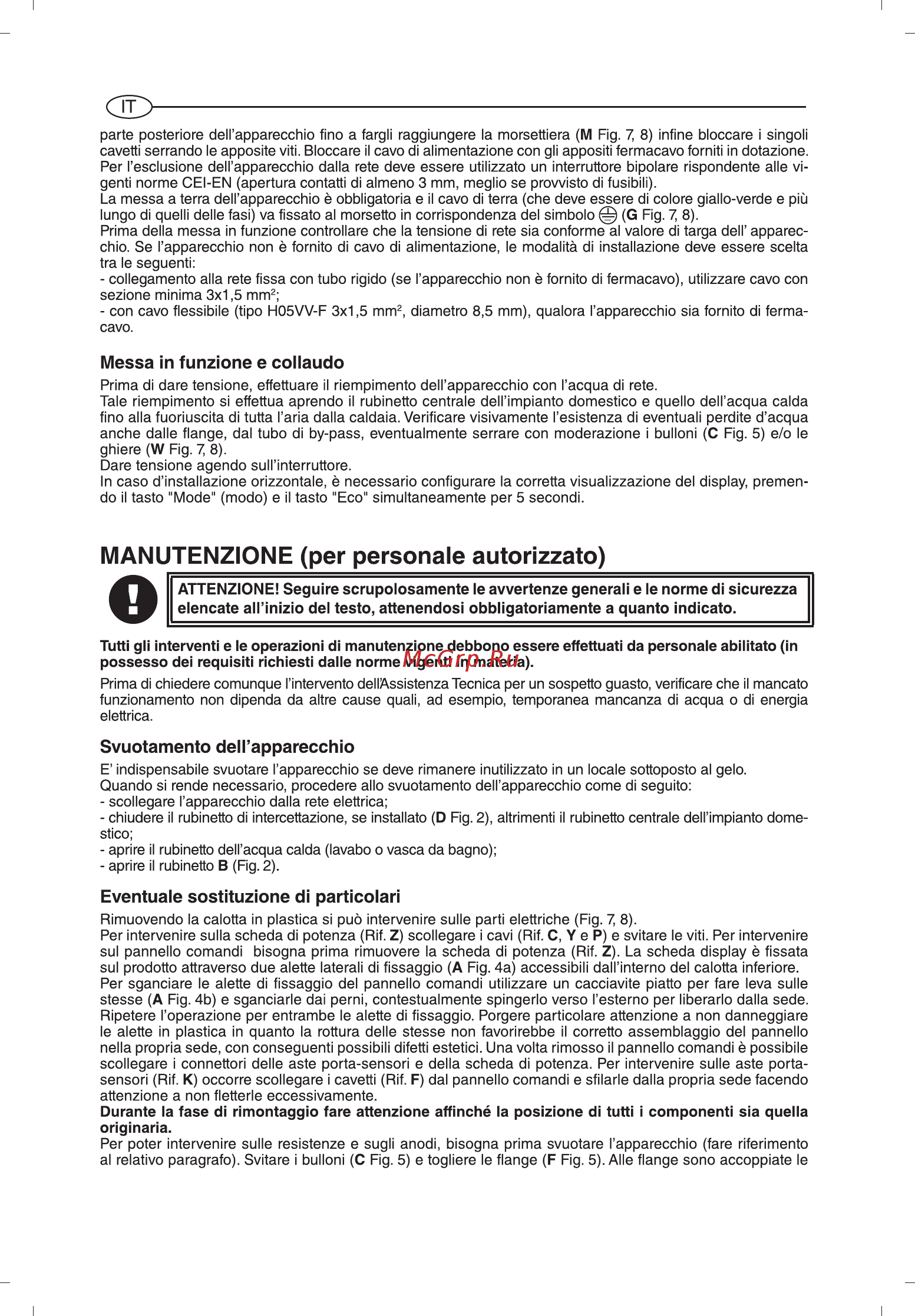

parle posteriora dell apparecchio fino a fargli raggiungere la morsettiera M Fig 7 8 infine bloccare i singoli cavetti serrando le apposite vrti Bloccare II cavo di alimentazlone con gli appositi fermacavo forniti in dotazlone Per Fesclusione dell apparecchio dalla rete deve essere utilizzato un interruttore bipolare rispondente alie vigenti norme CEI EN apertura contatti di almeno 3 mm meglio se prowisto di fusibili La messa a térra dell apparecchio é obbligatoria e II cavo di térra che deve essere di colore giallo verde e piü lungo di quelli delle fasi va fissato al morsetto in corrispondenza del símbolo G Fig 7 8 Prima delta messa in funzione contrallare che la tensione di rete sia conforme al valore di targa dell apparecchio Se l apparecchio non é fornito di cavo di alimentazlone le modalitá di installazione deve essere scelta tra le seguenti collegamento alia rete fissa con tubo rígido se l apparecchio non é fornito di fermacavo utilizzare cavo con sezione mínima 3x1 5 mm2 con cavo flessibile tipo H05W F 3x1 5 mm2 diámetro 8 5 mm qualora l apparecchio sia fornito di ferma cavo Messa in funzione e collaudo Prima di daré tensione effettuare il riempimento dell apparecchio con l acqua di rete Tale riempimento si effettua aprendo I rubinetto céntrale dell impianto domestico e quello dell acqua calda fino alia fuoriuscita di tutta Paria dalla caldaia Verificare visivamente l esistenza di eventuali perdite d acqua anche dalle flange dal tubo di by pass eventualmente serrare con moderazione i bulloni C Fig 5 e o le ghiere W Fig 7 8 Daré tensione agendo sull interruttore In caso d installazione orlzzontale é necessario configurare la corretta visuallzzazione del display premendo II tasto Mode modo e il tasto Eco simultáneamente per 5 secondi MANUTENZIONE per personale autorizzato O ATTENZIONE Seguiré scrupolosamente le avvertenze generali e le norme di sicurezza I elencate all lnlzio del testo attenendosl obbllgatorlamente a quanto Indícalo Tutti gli interventi e le operazioni di manutenzione debbono essere effettuati da personale abilítato in possesso dei requisiti richiesti dalle norme vigenti in materia Prima di chiedere comunque l intervento dellAssistenza Técnica per un sospetto guasto verificare che II mancato funzionamento non dipenda da altre cause quail ad esemplo temporánea mancanza di acqua o di energía elettrica Svuotamento dell apparecchio E indispensabile svuotare l apparecchio se deve rimanere inutilizzato in un locale sottoposto al gelo Quando si rende necessario procederé alio svuotamento dell apparecchio come di segulto scollegare l apparecchio dalla rete elettrica chiudere II rubinetto di intercettazione se installato D Fig 2 altrimenti II rubinetto centrale dell impianto dome stico aprire il rubinetto dell acqua calda lavabo o vasca da bagno aprire il rubinetto B Fig 2 Eventuale sostituzione di particolari Rimuovendo la calotta in plastica si puó intervenire sulle partí elettriche Fig 7 8 Per intervenire sulla scheda di potenza Rif Z scollegare i cavi Rif C Y e P e svitare le viti Per intervenire sul pannello comandi bisogna prima rimuovere la scheda di potenza Rif Z La scheda display é fissata sul prodotto attraverso due alette lateral di físsaggio A Fig 4a accessiblli dall interno del calotta inferiore Per sgancíare le alette di físsaggio del pannello comandi utilizzare un cacclavite piatto per fare leva sulle stesse A Fig 4b e sganciarte dai perni contestualmente spingerlo verso l esterno per liberarlo dalla sede Ripetere l operazione per entrampe le alette di físsaggio Porgere particolare attenzione a non danneggíara le alette in plastica in quanto la rottura delle stesse non favorirebbe I corretto assemblaggio del pannello nella propria sede con conseguenti possibill difetti estetici Una volta rimosso il pannello comandi é possibile scollegare i connettori delle aste porta sensori e della scheda di potenza Per Intervenire sulle aste portasensorl Rif K occorre scollegare i cavetti Rlf F dal pannello comandi e sfilarle dalla propria sede facendo attenzione a non fletterle eccessivamente Durante la fase di rlmontagglo fare attenzione afflnché la poslzlone di tuttl I componentl sia quella originaria Per poter intervenire sulle resistenze e sugli anodi bisogna prima svuotare l apparecchio fare riferimento al relativo parágrafo Svitare i bulloni C Fig 5 e togliere le flange F Fig 5 Alie flange sono accoppiate le 10
