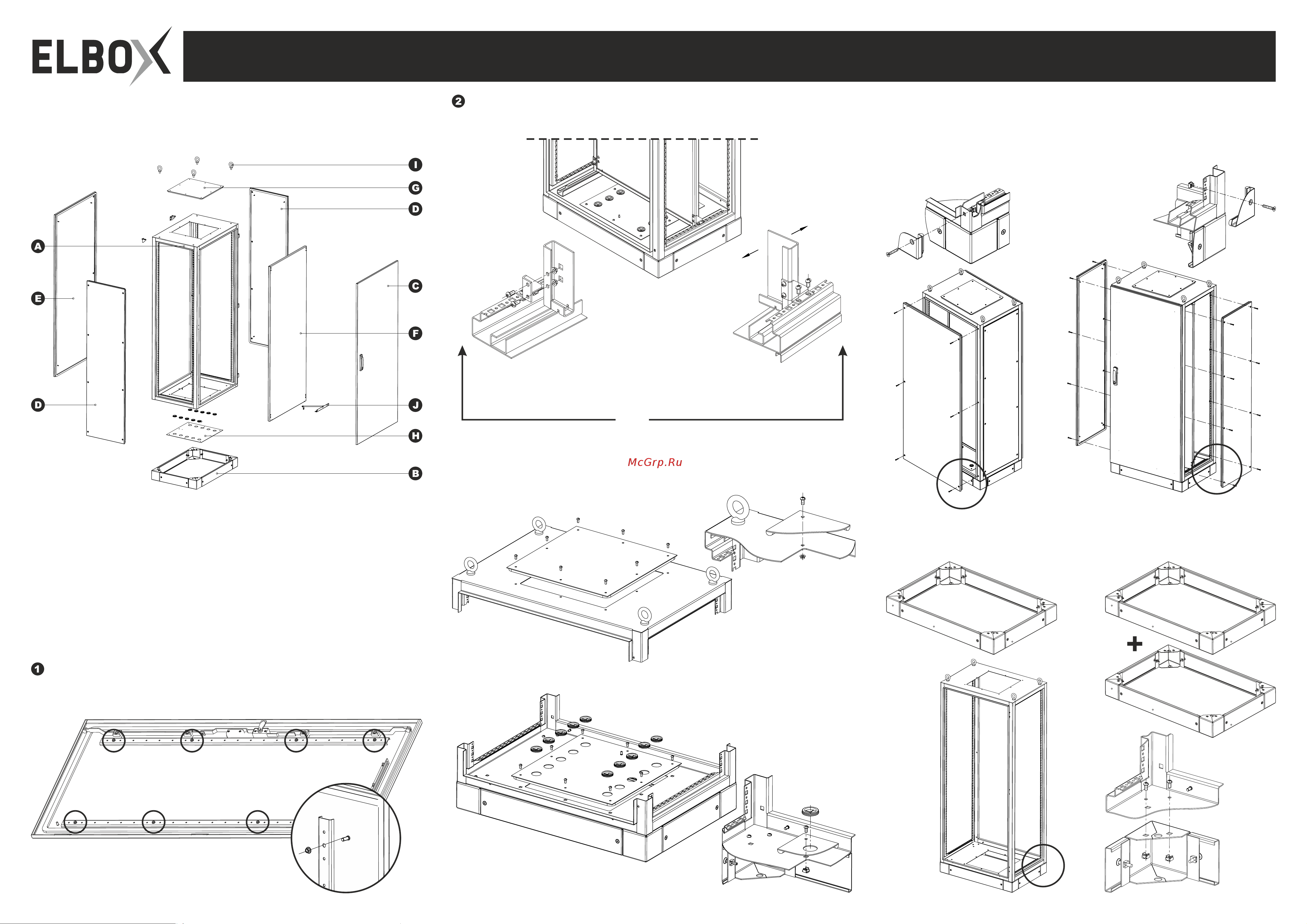

Шкаф поставляется в собранном виде

А – корпус шкафа – 1 шт.

В – цоколь – 1 шт.

С – дверь – 1(2) шт. (одинарная либо двойная с направляющими для установки

дополнительного оборудования)

D – боковая стенка – 2 шт.

Е – задняя стенка – 1 шт.

F – монтажная панель – 1 шт.

G – верхний кабельный ввод – 1 шт.

Н – нижний кабельный ввод – 1 шт.

J – ограничитель двери – 1(2) шт.

I – рым болт – 4 шт.

Дверь выполнена из стали имеет пенорезиновый уплотнитель

и направляющие для установки оборудования.

Для демонтажа направляющих удалите гайки М6.

Монтажная панель выполнена из оцинкованной стали, имеет специальное

крепление, позволяющее регулировать глубину установки без демонтажа

оборудования.

Для демонтажа панели удалите

винты и гайки М6 фиксирующие

монтажную панель к опорным

кронштейнам.

Для изменения глубины установки

монтажной панели удалите два винта М6.

Передвиньте панель по направляющим

на необходимую глубину, зафиксируйте

винтами М6.

ÊÎÌÏËÅÊÒ ÏÎÑÒÀÂÊÈ

ÄÅÌÎÍÒÀÆ ÍÀÏÐÀÂËßÞÙÈÕ ÄÂÅÐÈ,

ÌÎÍÒÀÆÍÎÉ ÏÀÍÅËÈ

ÓÑÒÀÍÎÂÊÀ ÊÀÁÅËÜÍÛÕ ÂÂÎÄÎÂ

ÓÑÒÀÍÎÂÊÀ ÇÀÄÍÅÉ È ÁÎÊÎÂÛÕ ÑÒÅÍÎÊ

ÖÎÊÎËß ØÊÀÔÀ

В верхней и нижней частях расположены кабельные вводы, закрытые

металлическими заглушками.

Заглушка нижнего кабельного ввода имеет десять отверстий диаметром 34 мм

с резиновыми уплотнителями.

Нижний кабельный ввод

Верхний кабельный ввод

Задняя стенка выполнена

из стали имеет пенорезиновый

уплотнитель. Для демонтажа

стенки удалите винты М6.

Боковые стенки выполнены из стали 1.5 мм,

надежно фиксируются к раме винтами, имеют

пенорезиновый уплотнитель,

препятствующий

проникновению

пыли и влаги.

В базовой комплектации цоколь высотой 100 мм. Опорные части выполнены из стали

толщиной 2 мм. Для получения цоколя высотой 200 мм требуется заказать

дополнительно отдельный цоколь высотой 100 мм.

100 мм 200 мм
