5. МОНТАЖ И ПОДКЛЮЧЕНИЕ

5.1 Монтаж и обслуживание фотореле должны осуществляться толь-

ко квалифицированными специалистами.

5.2 Необходимо убедиться, что место монтажа фотореле доступно для по-

падания естественного солнечного света.

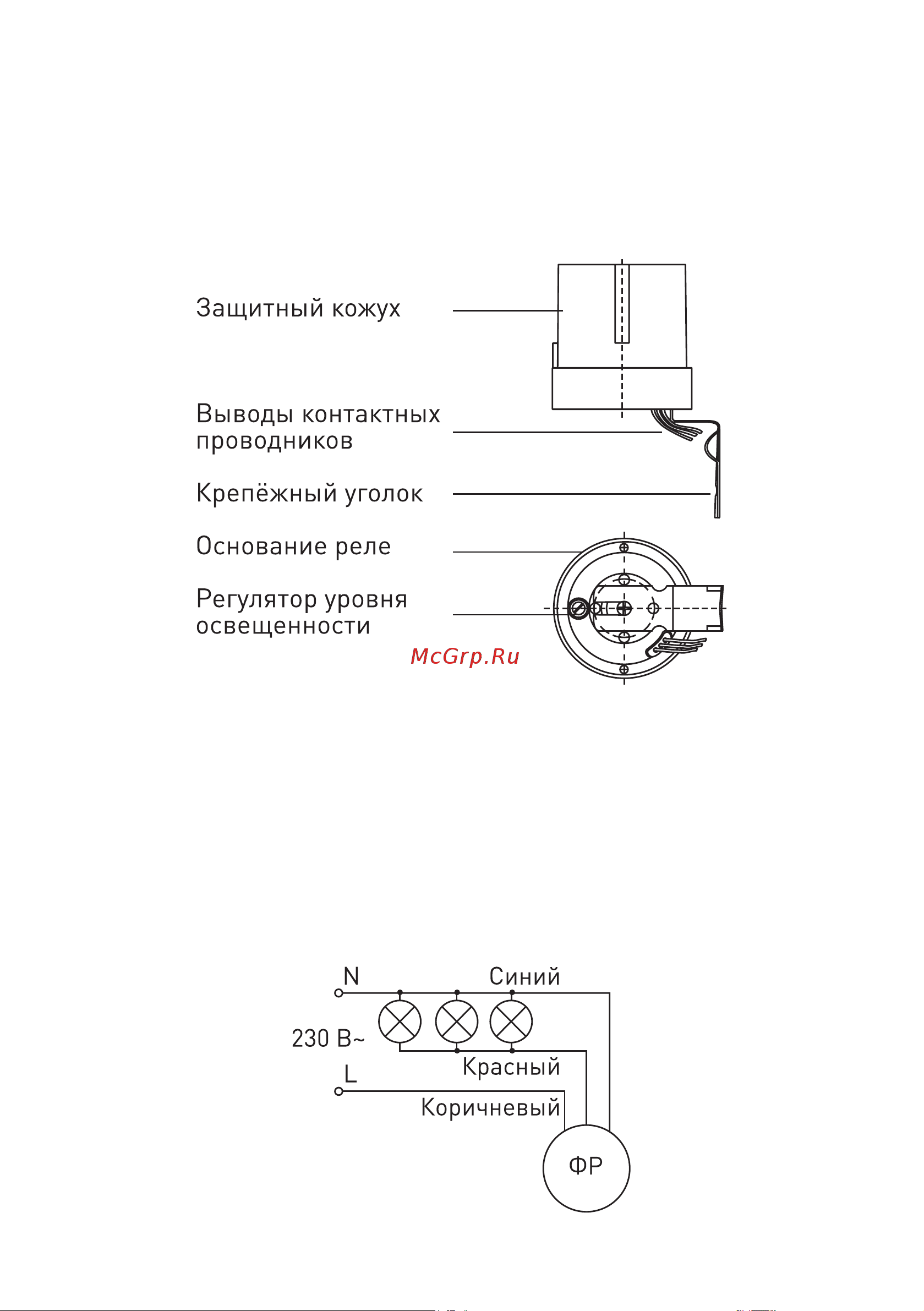

5.3 Общая конструкция фотореле приведена на рисунке 5.

Рисунок 5.

5.4 Смонтируйте крепёжный уголок на основание фотореле.

5.5 Фотореле в сборе с крепежным уголком закрепите на ме-

сте монтажа при помощи крепежа, входящего в монтажный комплект. Мон-

таж фотореле DF 301 производить защитным кожухом вниз, монтаж фоторе-

ле DF 302 и DF 303 - защитным кожухом вверх.

5.6 Электрический монтаж контактных проводников выполните соглас-

но схеме, приведенной на рисунке 6.

Рисунок 6.
