3. Технические характеристики:

PMS PR 601 2200Вт WH IP44

Максимальная мощность нагрузки, Вт 2200

Максимальный суммарный ток нагрузки, А 10

Потребляемая мощность в режиме работы, Вт 0,51

Рабочее напряжение, В 220-240

Порог срабатывания по освещённости, Лк 5…50 (регулируемый)

Включение освещения при, Лк <5

Выключение освещения при, Лк >50

Диапазон рабочих температур, °С -20°…+40°

Габаритные размеры ØxBxH1xH2, мм 62x78x76x143

Материал корпуса поликарбонат

Цвет корпуса белый

Вес нетто, кг 0,095

Тип монтажа накладной

Климатическое исполнение У3

Класс

защиты от поражения электрическим током II

Степень защиты IP44

Гарантия 3 года

Технические характеристики фотореле серии PMS указаны на упаковке. Фирма производитель оставляет за собой

право на внесение изменений в конструкцию, дизайн и комплектацию Изделия, не ухудшающих его технических и

потребительских характеристик.

4. Комплектность:

4.1 Фотореле, шт. 1

4.2 Крепежный уголок, шт. 1

4.3 Комплект крепления, шт. 1

4.4 Технический паспорт и руководство по эксплуатации, шт. 1

4.5 Упаковочная коробка, шт. 1

5. Требование по технике безопасности:

5.1 Монтаж Изделия, устранение неисправностей, чистка производится только при отклю-

ченном электропитании квалифицированным специалистом.

5.2 Использование Изделия допускается только при указанном напряжении сети.

5.3 Не располагать

Изделие вблизи горючих, легковоспламеняющихся предметов и химиче-

ски активных элементов, а также нагревательных приборов.

5.4 Не допускается эксплуатация Изделия с поврежденной изоляцией провода и мест элек-

трических соединений

6. Подготовка Изделия к работе, установка, правила эксплуатации:

6.1 Распаковать Изделие, убедиться в его целостности и правильности комплектации.

6.2 Прикрепить крепежный уголок одной стороной к

основанию фотореле,

другой – к монтажной поверхности.

6.3 Установка фотореле осуществляется согласно рис 1.

6.4 Подключить Изделие к сети согласно рис 2.

Коричневый провод – подключение фазы (L),

Синий провод – подключение нейтрали (N),

Красный провод – подключение нагрузки (A)

6.5 Настройка оптического порога срабатывания

фотореле осуществляется с помощью регулятора

LUX. Вращением регулятора можно установить

порог срабатывания фотореле в зависимости

от уровня освещенности окружающей среды.

Требуемый порог срабатывания выбирается

опытным путем.

При подключении необходимо удостовериться

в отсутствии помех попаданию естественного

дневного света на фоточувствительные элемен-

ты прибора.

6.6 В процессе эксплуатации, не реже двух раз в

год, необходим профилактический осмотр и

чистка Изделия. Чистка Изделия от загрязнения

производится мягкой ветошью, смоченной

в сла-

бом мыльном растворе только при отключенном

питании.

7. Условия транспортировки и хранения:

7.1 Транспортирование допускается любым видом

крытого транспорта, обеспечивающего защиту упакованной продукции от механических

повреждений, непосредственного воздействия атмосферных осадков и ударных нагрузок

в соответствии с правилами перевозок грузов, действующих на транспорте данного вида.

7.2 Условия транспортирования в части воздействия

механических факторов – группа Л

(легкие) по ГОСТ 23216-78.

7.3 Условия хранения датчиков должны соответствовать группе условий хранения 3

(Ж3) по ГОСТ 15150-69. Хранение осуществляется в упаковке изготовителя в закрытых

помещениях с естественной вентиляцией при температуре от -50°С до +50°С и

относительной влажности не более 98% при 35°С.

230В

ФР

N (СИНИЙ)

А (КРАСНЫЙ)

L (КОРИЧНЕВЫЙ)

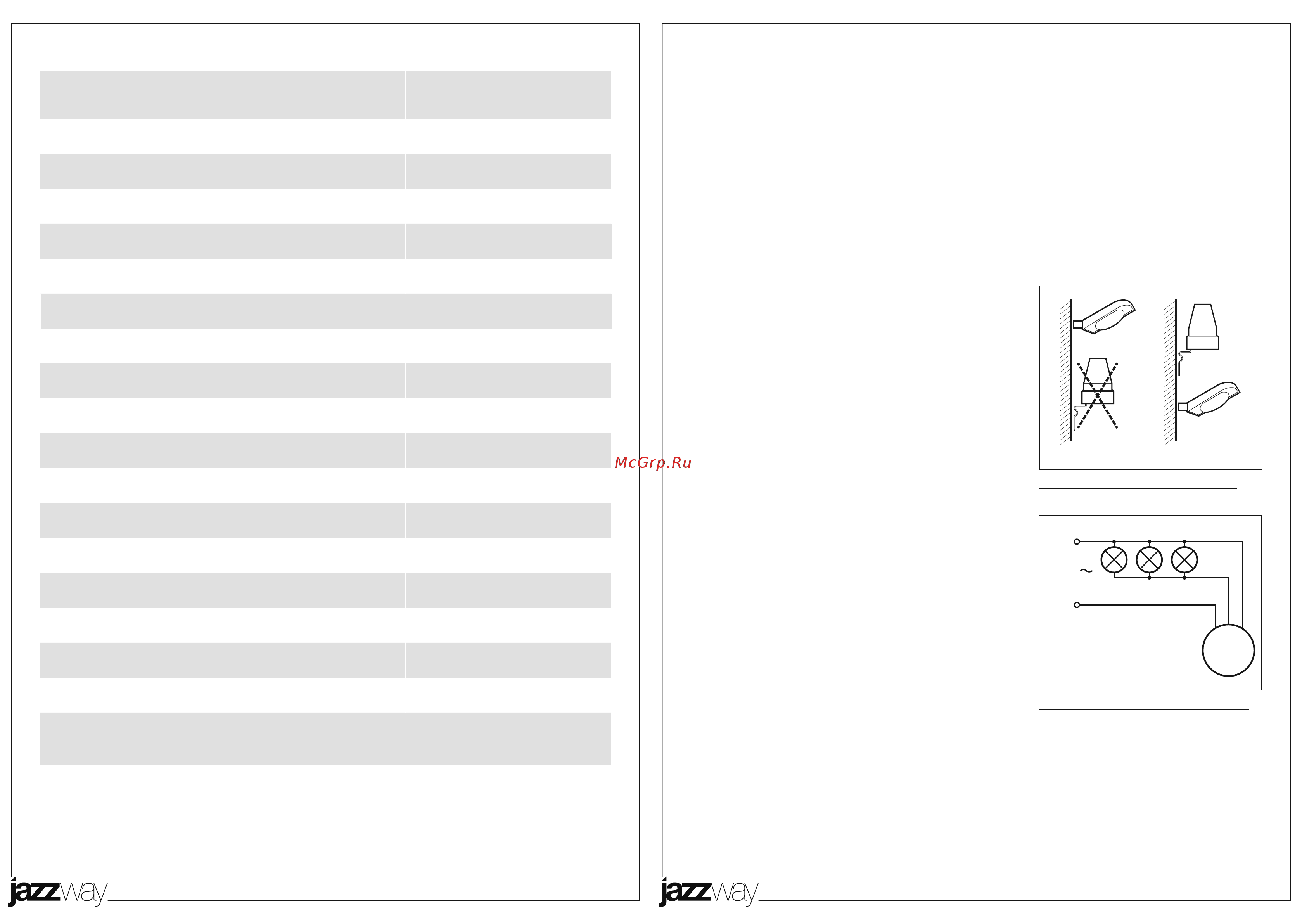

Рис 2. Схема подключения фотореле

НЕПРАВИЛЬНО ПРАВИЛЬНО

Рис 1. Схема установки фотореле
