Инструкция по монтажу и сервисному обслуживанию

2.1.5. Устанавливать аппарат необходимо на несгораемых

стенах – кирпичных, бетонных (с облицовкой керамической плиткой

или без неё). Допускается установка аппарата на трудносгораемых

стенах при условии изоляции стены оцинкованным листом

толщиной 0,8…1 мм по листу базальтового теплоизоляционного

картона БТК толщиной 3…5 мм. Изоляция стены должна выступать

за габариты корпуса аппарата не менее чем на 100 мм с каждой

стороны (см. Рис. 2).

Расстояние от боковых поверхностей аппарата до

трудносгораемых стен без применения изоляции должно быть не

менее 250 мм. При уменьшении указанного расстояния до 150 мм

необходима установка теплоизоляции (обивка стен оцинкованным

листом по листу теплоизоляционного материала).

При установке аппарата на несгораемых стенах устройство

изоляции не требуется.

2.1.6. Запрещается установка аппарата на деревянных стенах;

оштукатуренных стенах, имеющих деревянную основу; на стенах,

покрытых легко возгораемыми материалами.

2.1.7. Запрещается устанавливать аппарат над источником

тепла или открытого пламени.

2.1.8. Место и высота установки аппарата должны обеспечивать

выполнение требований п. 2.6 (стр. 7). При этом рекомендуется

устанавливать аппарат на такой высоте, чтобы смотровое окно

находилось на уровне глаз потребителя или как можно ближе к

этому уровню.

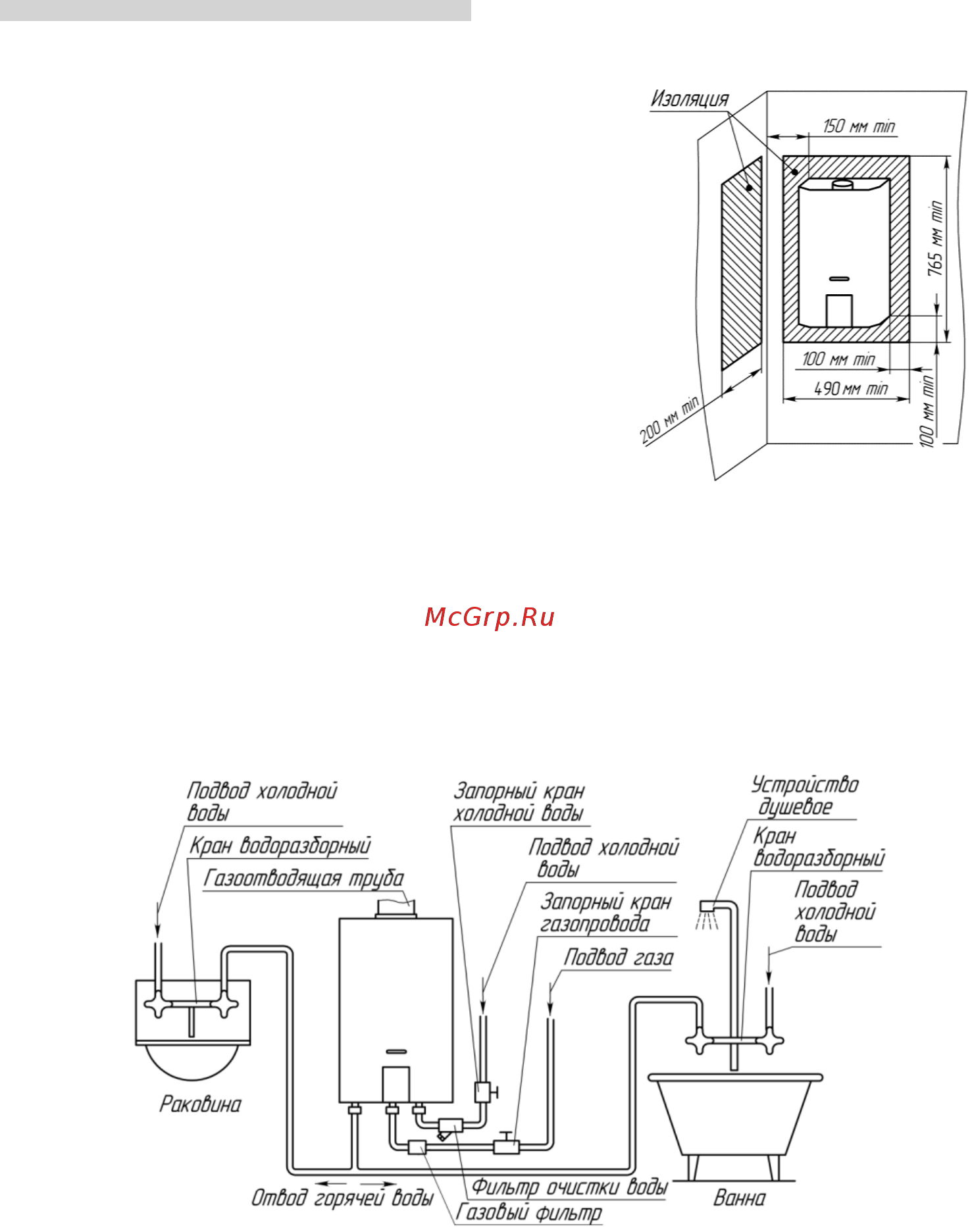

Рис.2. Установка аппарата на

трудно-сгораемых стенах

Также для осуществления сервисного обслуживания при установке аппарата необходимо выдержать

следующие зазоры:

- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.

2.1.9. Схема установки (подключения) аппарата приведена на Рис. 3. Рекомендуется сначала подключить

аппарат к водопроводной сети, заполнить водяную систему аппарата водой и затем подключить его к газовой

сети.

Рис. 3. Схема установки аппарата

2.2. Монтаж аппарата

2.2.1. Перед монтажом аппарата рекомендуется снять с него облицовку, для чего:

а) вывернуть в нижней части аппарата два винта – самореза, скрепляющие облицовку с кронштейном на

каркасе;

б) отсоединить кабель от панели управления;

в) потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.

2.2.2. Если каркас аппарата покрыт защитной полиэтиленовой пленкой, то перед установкой аппарата

защитную пленку необходимо снять. С облицовки необходимо снять наклейки с предупреждающими

надписями и рекламной информацией (при их наличии).
