Инструкция по монтажу и сервисному обслуживанию

2.5. Подключение аппарата к баллону со сжиженным газом

2.5.1. Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат

настроен на работу с данным видом газа. В противном случае необходимо произвести переналадку аппарата.

2.5.2. Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением

стабилизации паровой фазы 300 мм вод. ст. и производительностью паровой фазы не менее 1 м

/час.

ВНИМАНИЕ!

Использование редукторов с давлением стабилизации, отличающимся от 2,9 кПа, ЗАПРЕЩАЕТСЯ.

2.5.3. Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, внутренний диаметр

- не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных

давлении и температуре.

2.5.4. Гибкий шланг подключать к штуцеру 6, предварительно сняв с него защитную заглушку.

2.5.5. Перед входом в аппарат должен быть установлен запорный газовый кран. Запорный кран должен

быть легко доступен. Также перед входом в аппарат рекомендуется установить газовый фильтр.

2.5.6. После окончания монтажа необходимо проверить места соединений и всю длину соединительного

шланга на герметичность (см. п. 2.4.7).

2.5.7. Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:

-- хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи от источников

тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);

-- нагревать баллоны с помощью пламени или нагревательных приборов;

-- использовать поврежденные газовые баллоны.

2.5.8. Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы ограничить

доступ к ним детей и посторонних лиц.

2.6. Подключение аппарата к дымоходу

2.6.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата

должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат

и дымоход:

- дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.

Не допускается использование вентиляционных каналов для удаления продуктов сгорания;

- тяга в дымоходе должна быть в пределах от 2,0 до 30,0 Па (см. табл. 1, стр. 3);

- материал газоотводящей трубы должен быть коррозионностойким, негорючим и выдерживать

длительную работу при температуре до 200 С. Рекомендуемые материалы: нержавеющая, оцинкованная или

эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;

- газоотводящая труба должна иметь внутренний диаметр не менее 125 мм;

- длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

- длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;

- газоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыковки с

дымоходом и минимальное количество поворотов (не более трёх);

- газоотводящая труба и её соединение с аппаратом должны быть герметичными. Соединение трубы с

аппаратом рекомендуется выполнять в соответствии с рисунком 4.

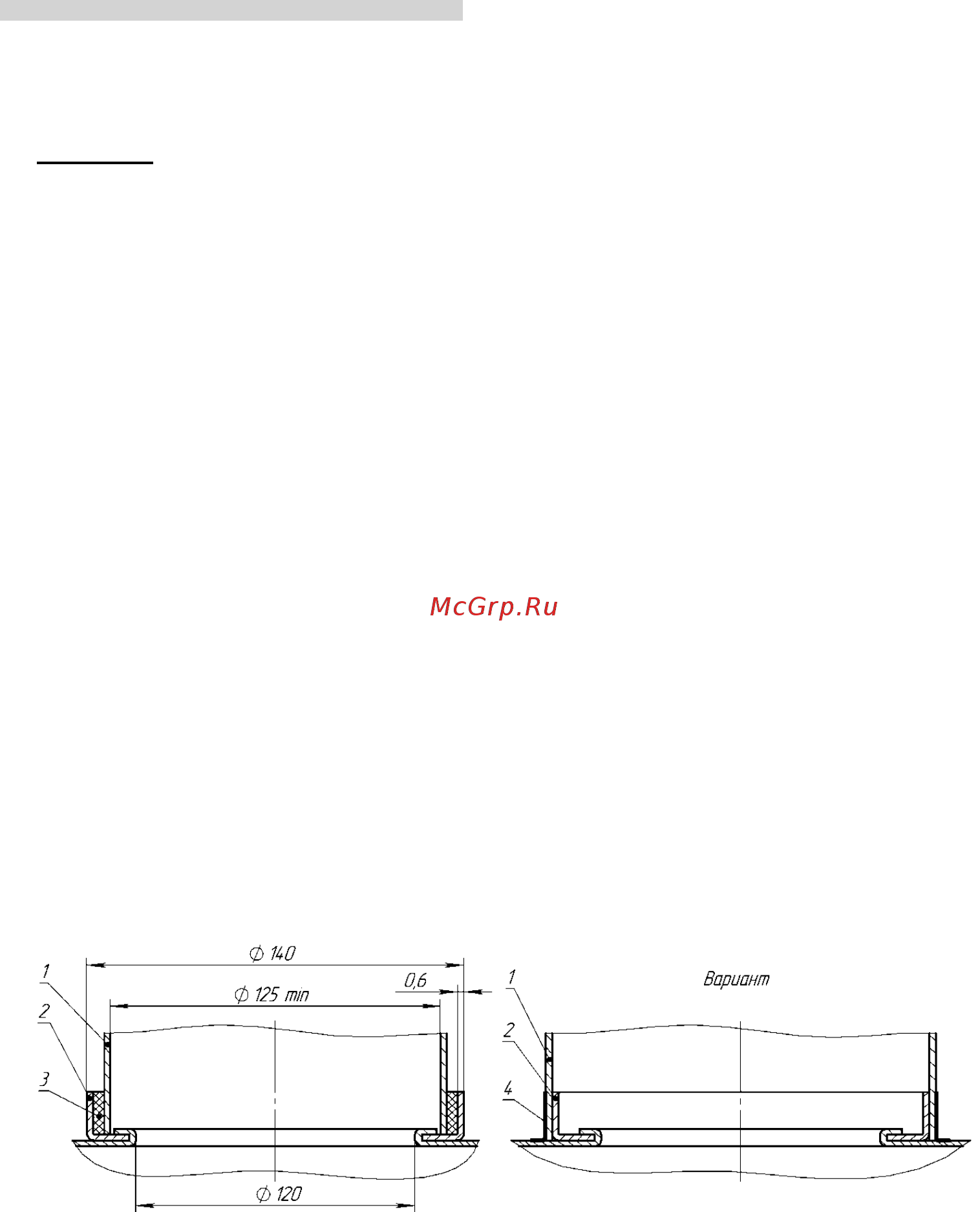

1 - газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата;

3 – уплотнитель термостойкий; 4 – скотч алюминиевый термостойкий

Рис. 4. Схема подсоединения газоотводящей трубы
