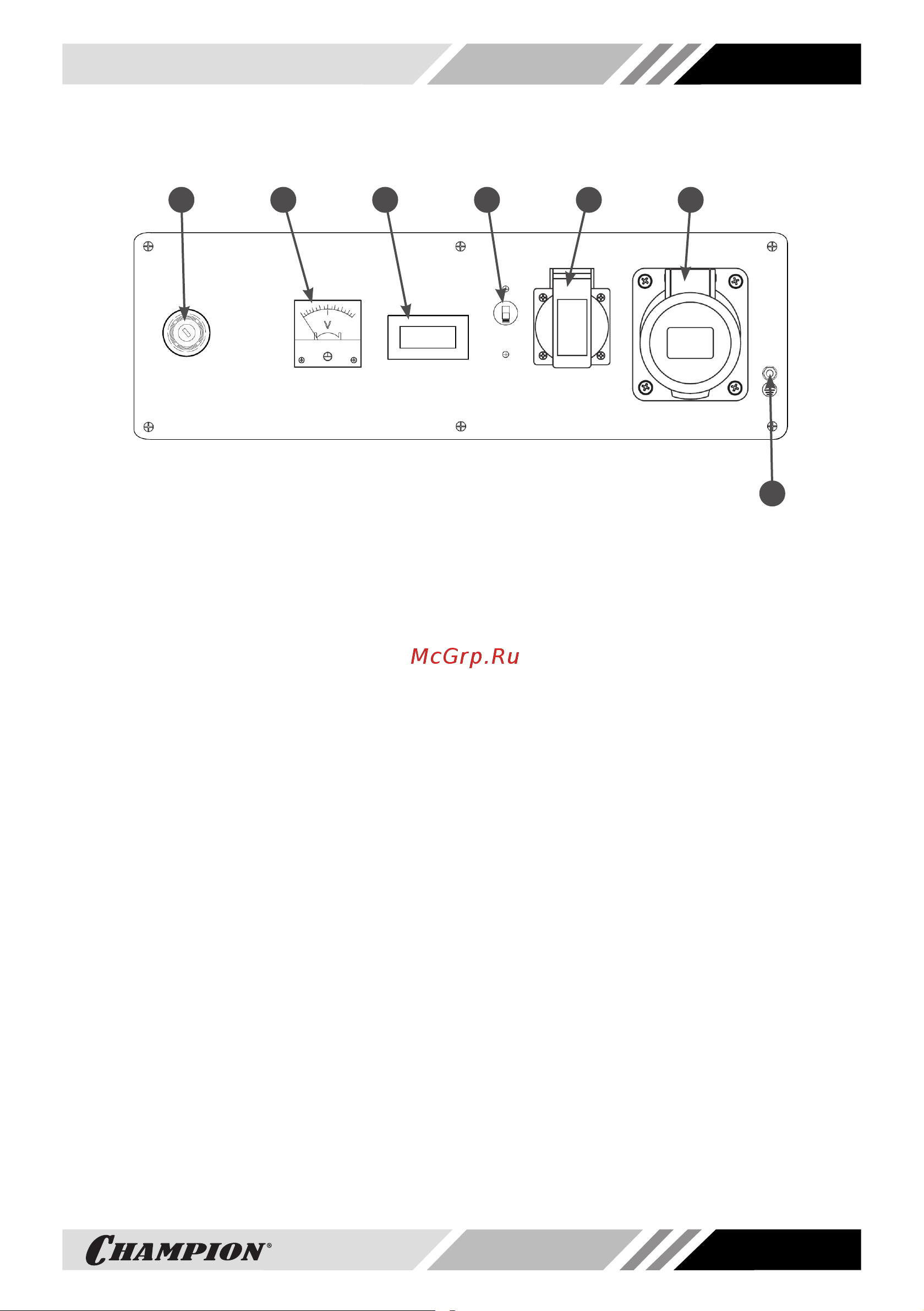

Рис. 3 Панель управления

1. Замок зажигания

2. Вольтметр

3. Счётчик моточасов

4. Выключатель сети

5. Розетка 230В/16А

6. Розетка 230В/32А

7. Клемма заземления

ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА (ГЕНЕРАТОРНОЙ УСТАНОВКИ)

Генераторная установка состоит из двигателя, генератора переменного тока, вспомо-

гательных систем и механизмов, конструктивно объединенных рамой открытого типа.

Двигатель бензиновый 4х-тактный одноцилиндровый с воздушным охлаждением. Ге-

нератор переменного тока синхронного типа состоит из статора, ротора и блока AVR.

Вращение коленчатого вала двигателя передается ротору, который вращается внутри

неподвижного статора, прикрепленного к картеру двигателя. В обмотке возбуждения

статора возникает переменный ток. Переменный ток из обмотки возбуждения подается

в автоматический регулятор напряжения (AVR), который преобразует его в постоян-

ный, и подает его в обмотки ротора через щетки и контактные кольца. Магнитное поле

ротора создается постоянным током в обмотке ротора. При вращении магнита (рото-

ра) внутри силовой обмотки статора, вырабатывается выходное напряжение. Автома-

тический регулятор напряжения контролирует напряжение силовой обмотки статора, и

в зависимости от его значения, увеличивает или уменьшает напряжение постоянного

тока в обмотках ротора.
