ОБЩАЯ ИНФОРМАЦИЯ

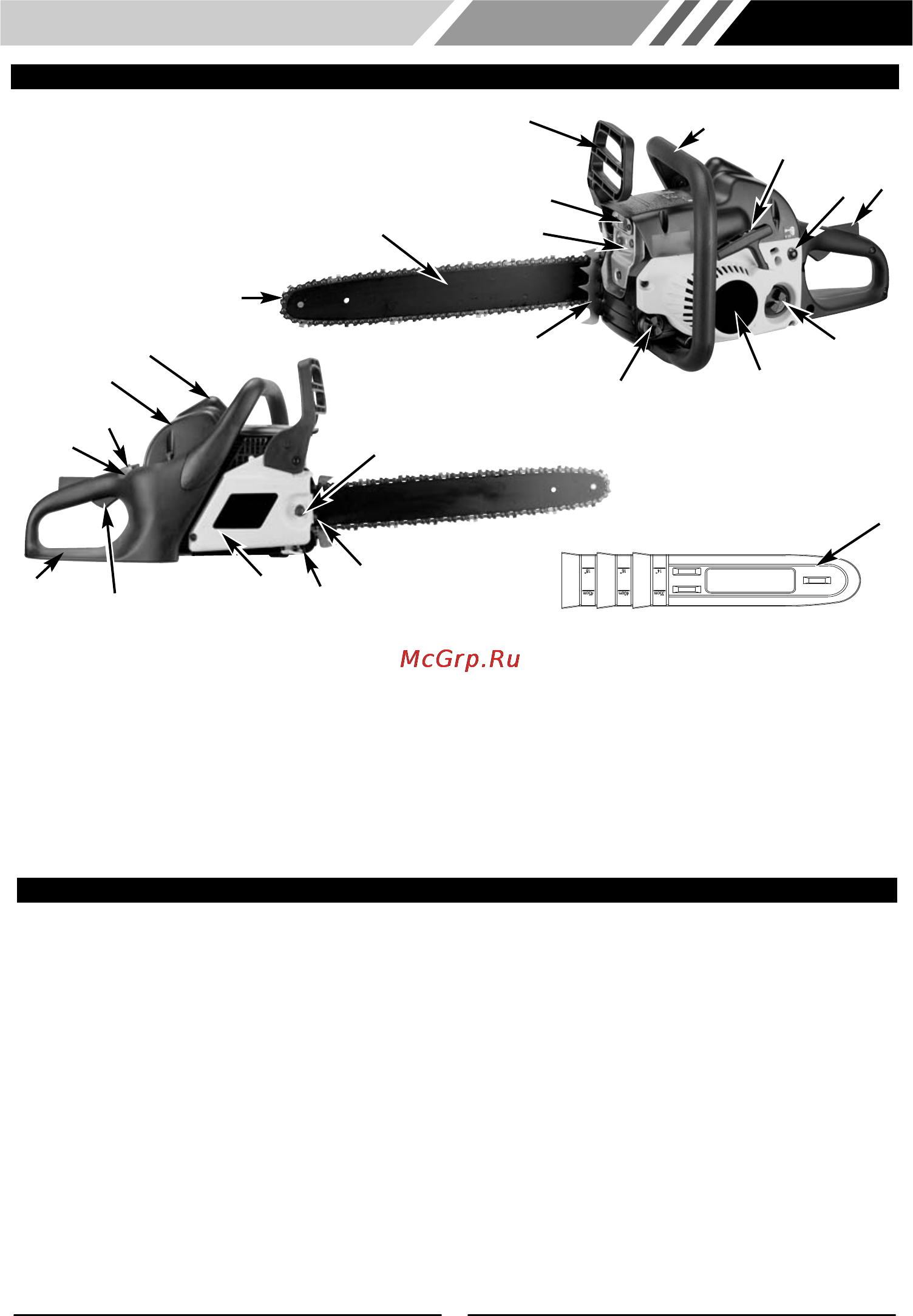

1. Пильная шина 9. Крышка воздухоочистителя 18. Стопорная гайка шины
2. Цепь 10. Насос для подкачки топлива 19. Защелка дроссельной
заслонки
3. Регулировочный винт цепной пилы 11. Предохранительная защелка 20. Захват-ограничитель цепи
4. Искрогаситель 12. Крышка маслозаливной
горловины
21. Щиток глушителя
5. Рычаг тормоза цепи / защита руки 13. Крышка стартера 22. Крышка тормоза цепи
14. Крышка топливного бака 23. Зубчатый упор
6. Передняя ручка 15. Задняя ручка 24. Чехол пильной шины
7. Ручка стартера 16. Выключатель
8. Свеча зажигания 17. Рукоятка воздушной заслонки
ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА И ФУНКЦИИ
Номера перед описаниями соответствуют номерам на предыдущей странице — это поможет Вам найти то
или иное предохранительное устройство или функцию.
2 ЦЕПЬ С НИЗКОЙ ОТДАЧЕЙ помогает значи-
тельно снизить силу и интенсивность отдачи
благодаря особой конструкции ограничителя
глубины реза и соединительных звеньев.
5 РЫЧАГ ТОРМОЗА ЦЕПИ / ЗАЩИТА РУКИ
защищает левую руку оператора при соскаль-
зывании с передней ручки во время работы пилы.
5 ТОРМОЗ ЦЕПИ — предохранительная функция,
предназначенная для снижения риска травм
из-за отдачи пилы и останавливающая движущу-
юся цепь за тысячные доли секунды. Активиру-
ется рычагом ТОРМОЗА ЦЕПИ.
11 БЕЗОПАСНЫЙ ВЫКЛЮЧАТЕЛЬ предотвра-
щает случайное включение двигателя.
Выключатель (19) не нажимается, если нажата
кнопка блокиратора.
16 ВЫКЛЮЧАТЕЛЬ сразу останавливает
двигатель. Для включения двигателя
переведите выключатель питания в поло-
жение ON.
20 ЗАХВАТ-ОГРАНИЧИТЕЛЬ ЦЕПИ уменьшает
опасность травм в случае обрыва или соскаки-
вания цепи. Он предназначен для задержания
свободно болтающейся цепи.
ПРИМЕЧАНИЕ: изучите конструкцию пилы и ее
деталей.
