98
(Блоки предохранителей)
Для замены блоков мощных предохранителей (для защиты зарядной системы и тяговых
электромоторов) обратитесь к официальному дилеру Honda, занимающемуся обслужива-
нием снегоочистителей.
P
P
U
U
S
S
H
H
P
P
U
U
S
S
H
H
Если некоторые компоненты снегоочистителя не работают:
Проверьте состояние предохранителя. •
Если предохранитель исправен, обратитесь к официальному дилеру Honda, для про- •
верки и ремонта снегоочистителя.
Проверка работы:
Ежегодно, до начала сезонной уборки снега, выполните следующие проверки:
Пуск и остановка двигателя •
Работа рычагов управления •
Работа всех переключателей •
Правильность функционирования всех подвижных элементов снегоочистителя. •

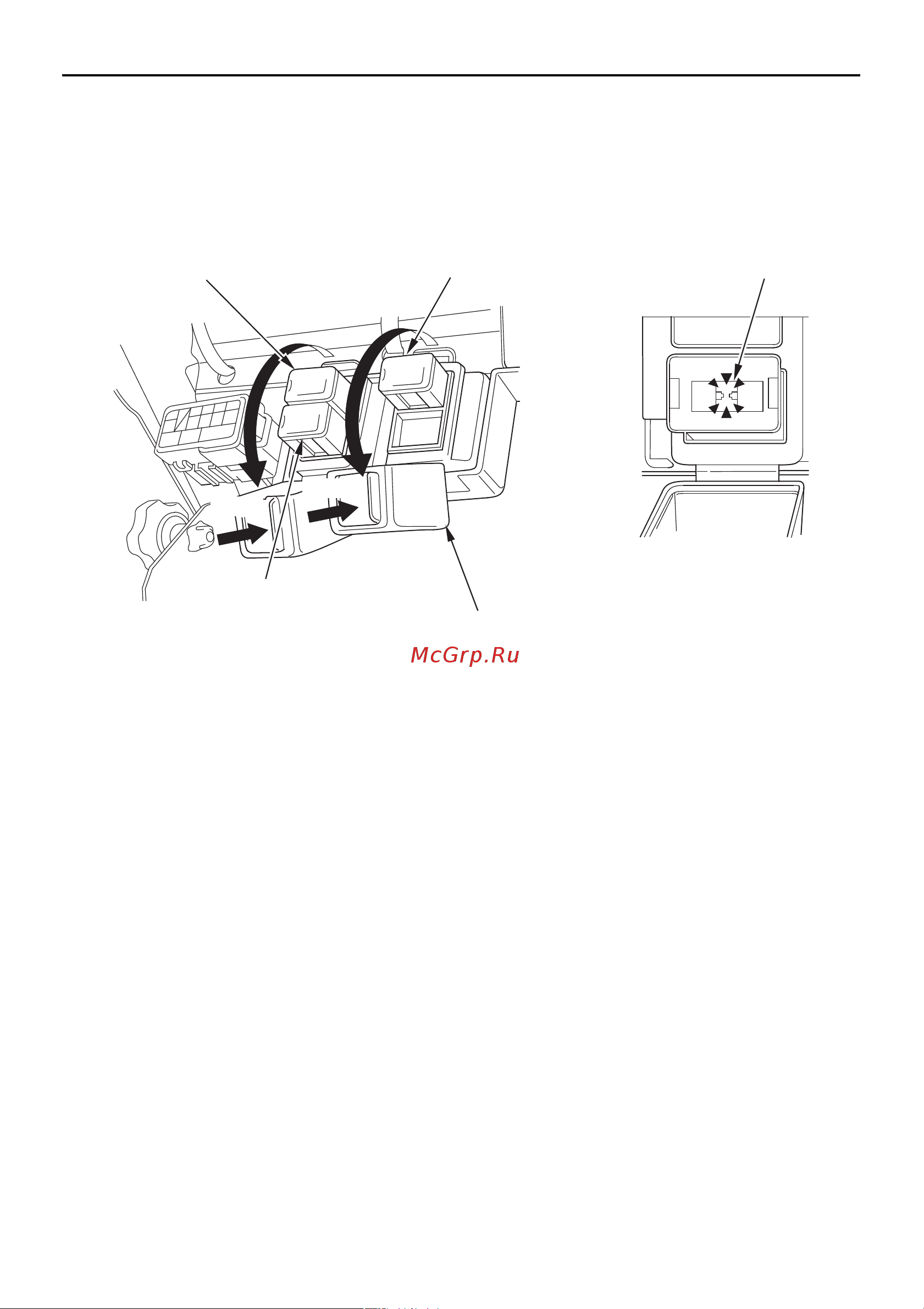

80 A (ПРАВЫЙ ЭЛЕКТРОМОТОР
МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ)
70 A (СИСТЕМА ЗАРЯДКИ
АККУМУЛЯТОРНОЙ БАТАРЕИ)
ПЕРЕГОРЕВШИЙ
ПРЕДОХРАНИТЕЛЬ
КРЫШКИ КОРОБКИ
ПРЕДОХРАНИТЕЛЕЙ
80 A (ЛЕВЫЙ ЭЛЕКТРОМОТОР
МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ)
НАЖАТЬ
НАЖАТЬ
