30

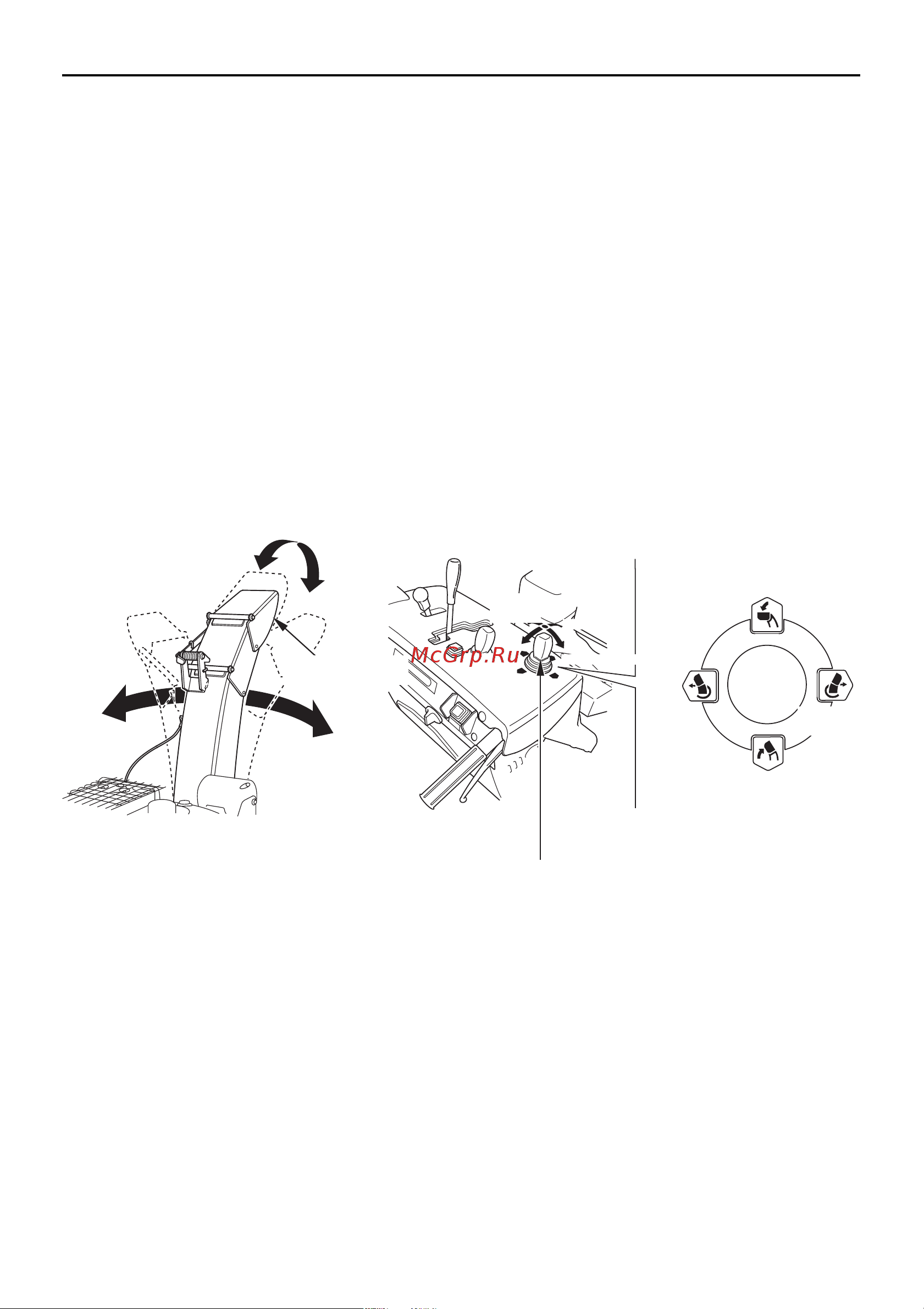

Переключатель регулировки направляющего желоба
С помощью переключателя регулировки направляющего желоба можно изменить направ-
ление и угол отбрасывания снега.
Поверните выключатель двигателя в положение ON и, пользуясь переключателем регули-
ровки направляющего желоба, отрегулируйте желоб, поворачивая его вправо или влево, а
козырек желоба – вверх или вниз (см. стр.55, 58 и 63).
Регулируйте положение направляющего желоба только при работающем двигателе. Управ-
ление переключателем направляющего желоба при положении OFF выключателя двигате-
ля приведет к быстрой разрядке аккумуляторной батареи.
Не удерживайте переключатель регулировки, если произойдет заедание механизма •
или электромотора направляющего желоба. В этом случае активируется функция за-
щиты, которая не допустит дальнейшего движения направляющего желоба. Перед по-
вторным воздействием на переключатель регулировки направляющего желоба подо-
ждите несколько минут.
ВНИМАНИЕ:
Отрегулируйте направление и угол отбрасывания снега так, чтобы он не попадал на про-
хожих, в окна и т.д.
LEFT
(ВЛЕВО)
LEFT
(ВЛЕВО)
LEFT
(ВЛЕВО)
HIGH (ВВЕРХ)
HIGH
(ВВЕРХ)
LOW (ВНИЗ)
LOW (ВНИЗ)
LOW (ВНИЗ)
НАПРАВЛЯЮЩИЙ
ЖЕЛОБ
RIGHT (ВПРАВО)
RIGHT (ВПРАВО)
RIGHT
(ВПРАВО)
ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ
НАПРАВЛЯЮЩЕГО ЖЕЛОБА
HIGH (ВВЕРХ)
