Honda HSM1380IK1ETD [22/130] Рукоятка ручного пуска двигателя
![Honda HSM1380IK1ETD [22/130] Рукоятка ручного пуска двигателя](/views2/1640165/page22/bg16.png)
20

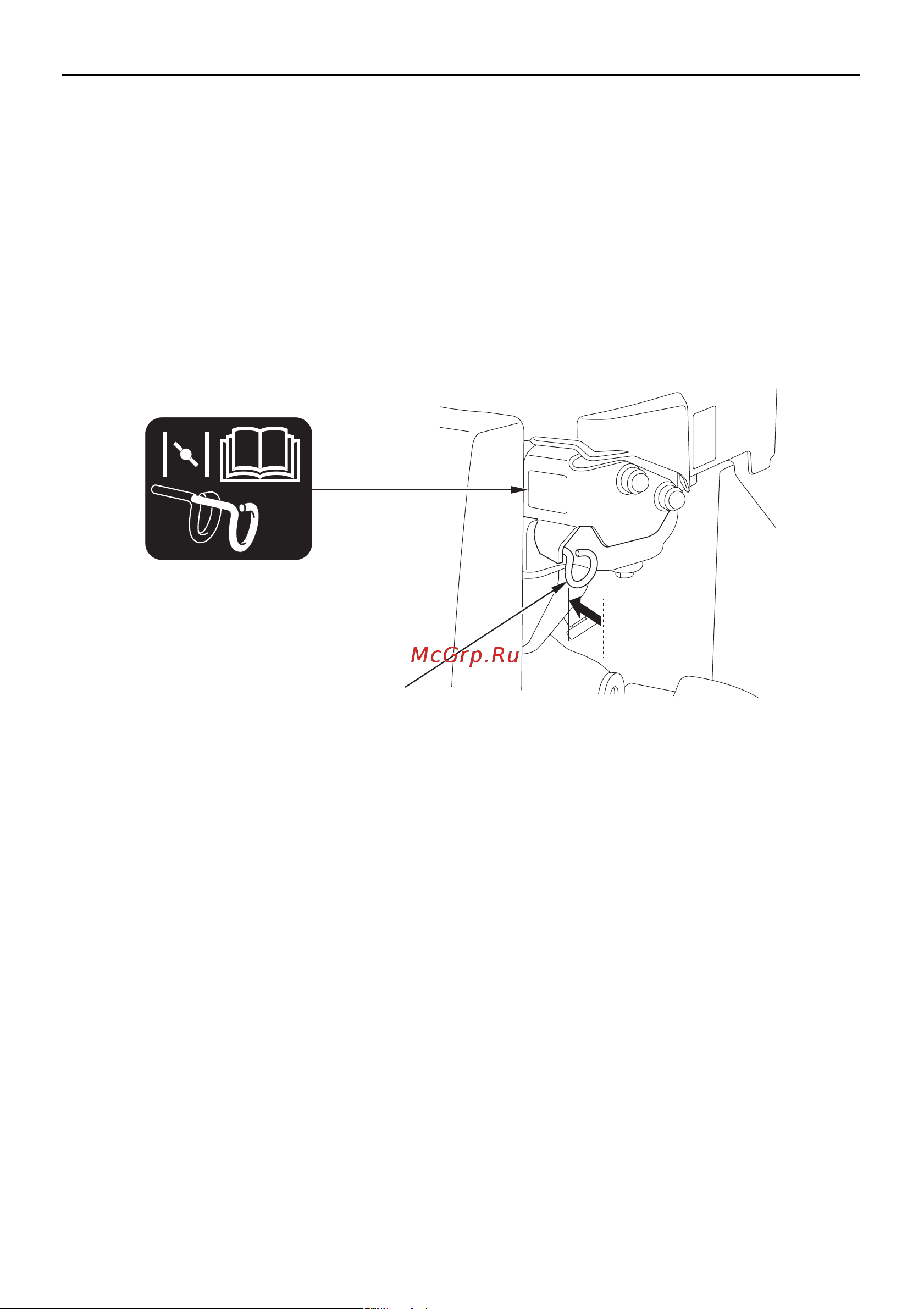

Рукоятка ручного пуска двигателя
Данный снегоочиститель оснащен автоматической воздушной заслонкой. При пуске дви-
гателя в нормальных условиях рукоятка ручного пуска двигателя не используется. Однако
при попадании в систему посторонних включений (например, льда) не исключено, что она
не сможет нормально функционировать.
Если после пяти попыток двигатель не запустится, один раз нажмите на рукоятку ручно-
го пуска двигателя и отпустите её, а затем снова попытайтесь запустить двигатель (см.
стр.45).
ON
(PU S H)
·········
ON
ON
(НАЖАТЬ)
РУКОЯТКА РУЧНОГО ПУСКА ДВИГАТЕЛЯ
