29

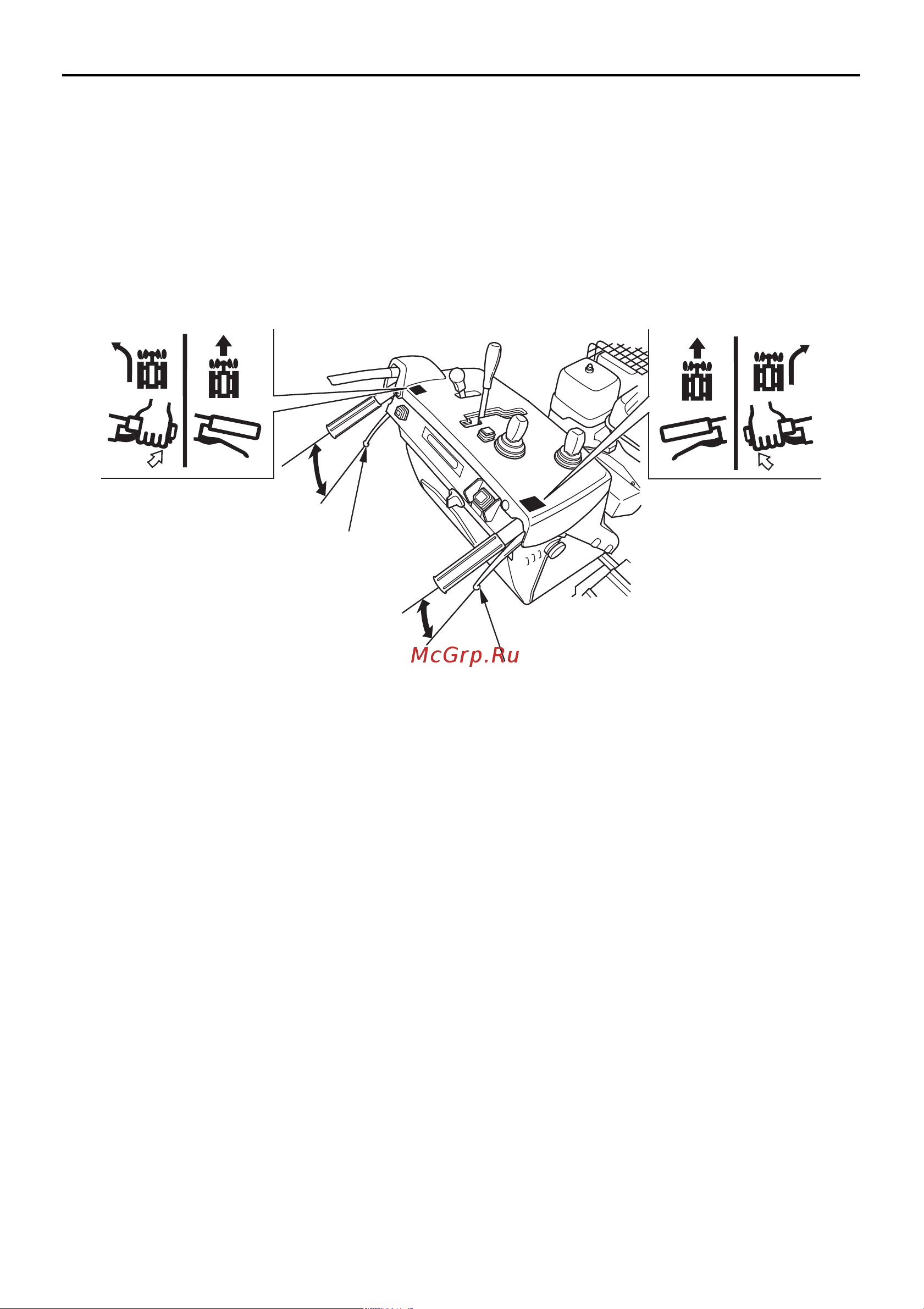

Рычаги управления поворотом
Рычаги используются для поворота снегоочистителя.
Сожмите рычаг с той стороны, в которую нужно повернуть снегоочиститель. Заметим, что
радиус поворота можно отрегулировать, изменяя положение главного рычага переключе-
ния передач и силу сжатия рычага поворота.
Для поворота направо: Сожмите правый рычаг поворота.
Для поворота налево: Сожмите левый рычаг поворота.
·····
···········
············
······
ВНИМАНИЕ:
При выполнении поворота снизьте скорость. Выполняя поворот, будьте осторожны, так •
как положения рукояток и панелей относительно оператора могут внезапно изменить-
ся, что может привести к травмам.
На радиус поворота могут повлиять такие дорожные условия, как наличие асфальто-•
вого покрытия, количество снега, наличие уклонов, выбоин и т.д.
ЛЕВЫЙ ПОВОРОТ
ПРЯМОЛИНЕЙНОЕ
ДВИЖЕНИЕ
РЫЧАГ ПОВОРОТА (левый)
РЫЧАГ ПОВОРОТА (правый)
ПРАВЫЙ ПОВОРОТ
ПРЯМОЛИНЕЙНОЕ
ДВИЖЕНИЕ
