6. ПУСК ДВИГАТЕЛЯ
ПРЕДУПРЕЖДЕНИЕ
Запрещается запускать двигатель в закрытых и небольших по объему помещениях. •
Отработавшие газы содержат токсичный оксид углерода, вдыхание которого может
вызвать потерю сознания и привести к смерти.
Перед пуском двигателя установите снегоочиститель на прочную и ровную горизон-•
тальную площадку.
ВНИМАНИЕ:
Не сжимайте и не удерживайте рычаг сцепления и выключатель привода шнека при •
работающем стартере, так как снегоочиститель может неожиданно начать движение
при пуске двигателя, что может привести к травмам.
При запуске или остановке двигателя снегоочистителя, стоящего на уклоне, убедитесь, •
что главный рычаг переключения передач установлен в нейтральное (N) положение, а
рычаг сцепления не сжат.

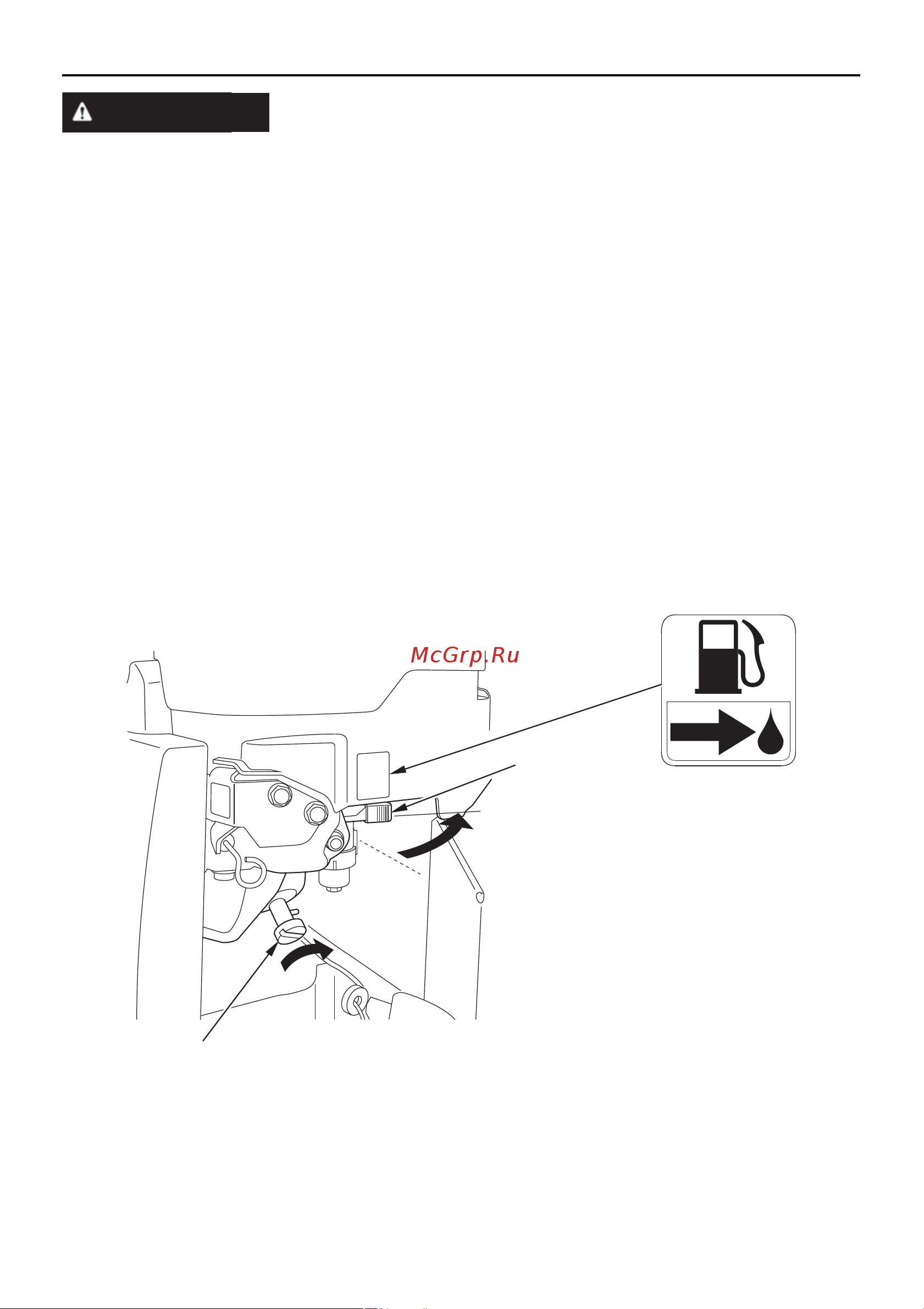

1. Поверните топливный кран в положение «ON» (открыт).
Убедитесь, что сливная пробка полностью закрыта.
····
····
РЫЧАГ УПРАВЛЕНИЯ
ТОПЛИВНЫМ КРАНОМ
СЛИВНАЯ ПРОБКА
ON ON
