60

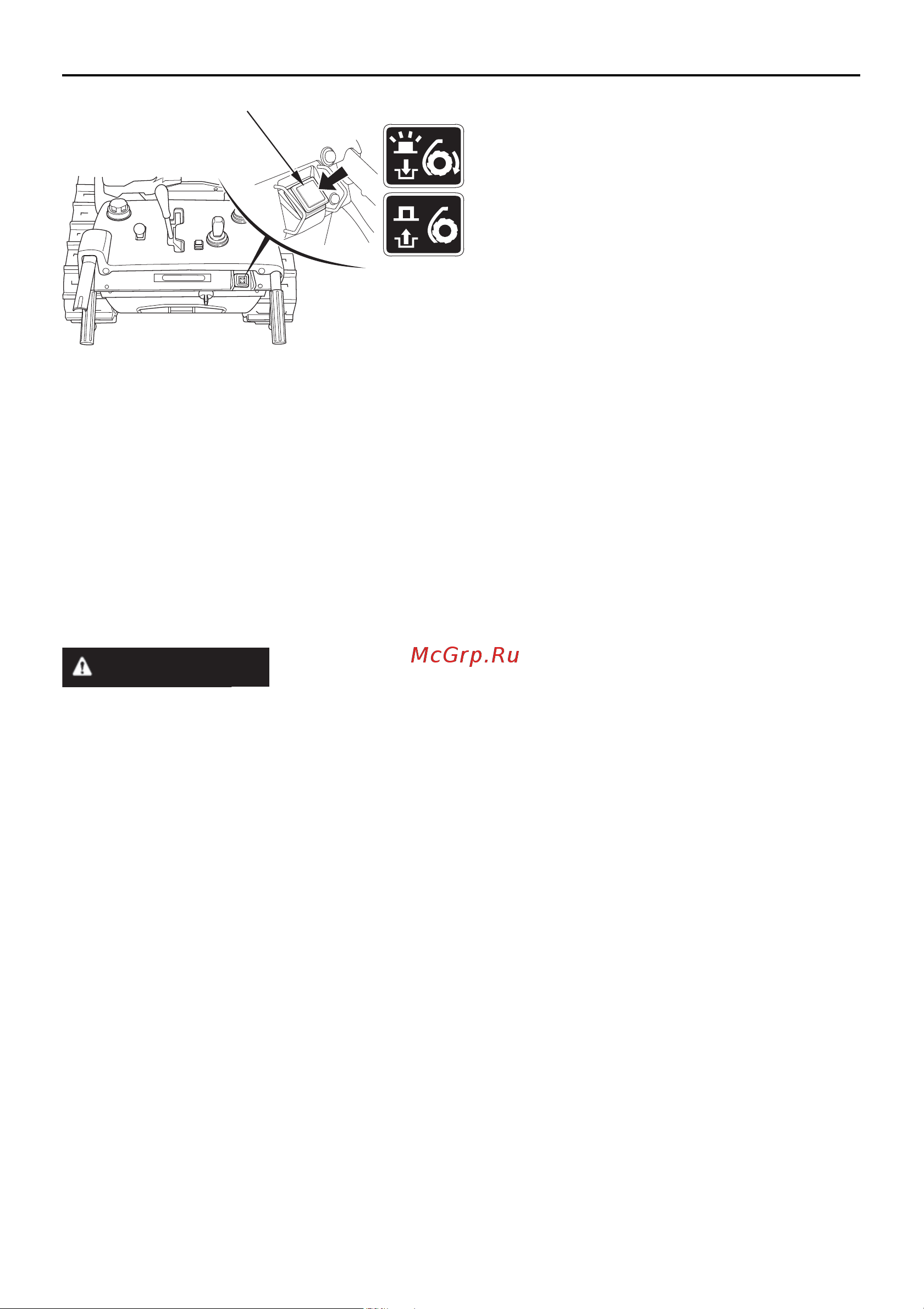

5) Нажмите на выключатель привода
шнека, чтобы привести во вращение
шнек и ротор.
При нажатии выключателя при- •
вода шнека загорается зеленый
индикатор.
Если удерживать нажатый выклю- •
чатель в течение 4-х секунд или
дольше, то активируется функция
защиты. При этом вращение шне-
ка и ротора прекращается.
Шнек и ротор продолжают вра- •
щаться, пока вы сжимаете рычаг
сцепления ходового механизма.
Нажмите повторно на выключа-
тель привода шнека, чтобы пре-
кратить вращение шнека и рото-
ра (операция блокировки рычага
сцепления и выключателя приво-
да шнека).
ПРЕДУПРЕЖДЕНИЕ
Шнек и ротор начинают вращаться при воздействии на рычаг сцепления и на кнопку при-
вода шнека. Перед воздействием на рычаг сцепления и на кнопку привода шнека убеди-
тесь в безопасности зоны вблизи снегоочистителя.
ВЫКЛЮЧАТЕЛЬ МУФТЫ ШНЕКА
