64
3) С помощью переключателя регулировки
положения корпуса шнекового питателя
установите шнек параллельно обрабаты-
ваемой поверхности (см. стр.51 – 53).
[Модификация ZE]
Нажав на переключатель возврата, •
вы можете установить шнек в ис-
ходное положение по высоте.
Если вы возвратите шнек в исходное •
положение по высоте с помощью
переключателя возврата, то в зави-
симости от состояния дороги и по-
ложения снегоочистителя шнек мо-
жет внедриться в обрабатываемую
поверхность или наоборот, оказаться
поднятым от дороги, оставляя неу-
бранный пласт снега. Отрегулируйте
высоту шнекового питателя в соот-
ветствии с конкретными условиями
работы.
4) Убедитесь, что главный рычаг переклю-
чения передач находится в позиции N и
выжмите рычаг сцепления.

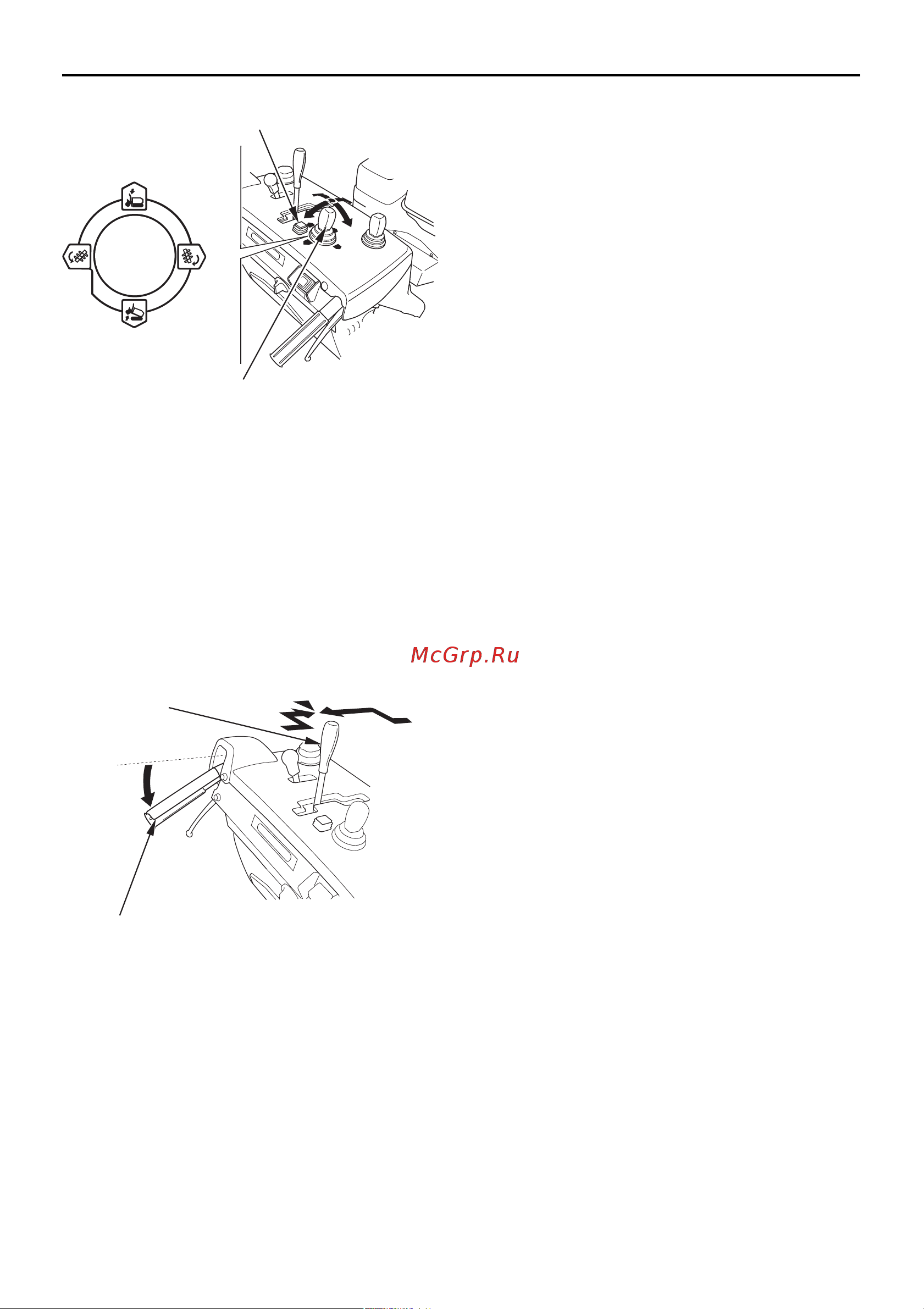

ПЕРЕКЛЮЧАТЕЛЬ ВОЗВРАТА КОРПУСА
ШНЕКА (модификация ZE)
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОРПУСОМ
ШНЕКОВОГО ПИТАТЕЛЯ
N (Нейтральная передача)
ГЛАВНЫЙ РЫЧАГ
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
РЫЧАГ СЦЕПЛЕНИЯ
