На каждом этапе сборки обращайте внимание на детали, которые уже

установлены на тренажёре.

ПОДГОТОВКА: Перед началом работы убедитесь, что у вас есть достаточно места

для проведения сборки; для сборки используйте инструменты, входящие в

комплект тренажёра; перед сборкой убедитесь, что все необходимые детали в

наличии.

Настоятельно рекомендуется при сборке оборудования воспользоваться

посторонней помощью, чтобы избежать возможной травмы.

ИНСТРУКЦИИ ПО СБОРКЕ

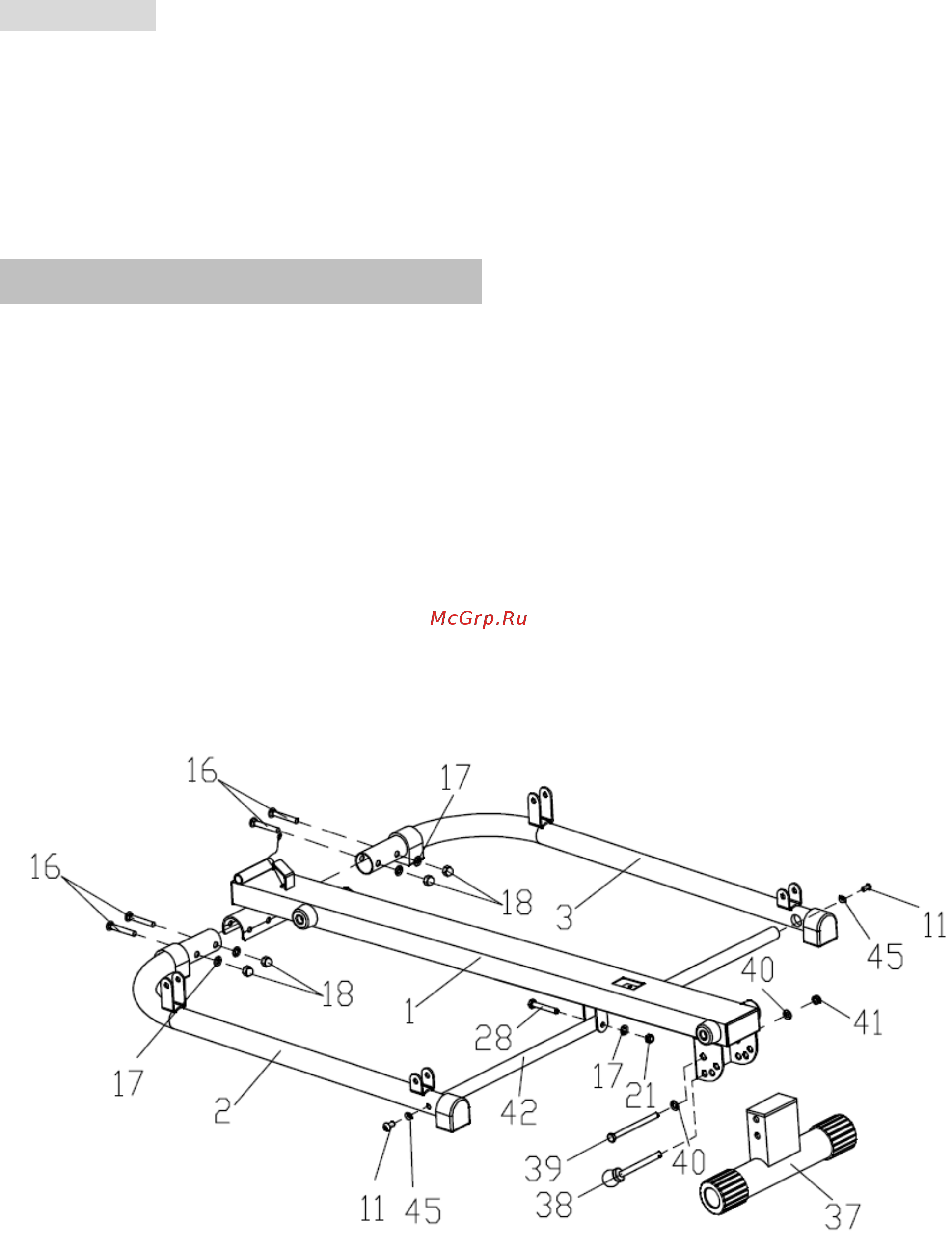

Шаг 1:

1. Подсоедините левый и правый стабилизатор (2 и 3) к соединительной трубке (42),

закрепите детали при помощи двух болтов (11) и двух шайб (45);

2. Подсоедините левый и правый стабилизатор (2 и 3) к главной раме (1), закрепите

конструкцию при помощи четырёх каретных болтов (16), четырёх плоских шайб (17)

и четырёх колпачковых гаек (18). Зафиксируйте соединительную трубку (42) на

главной раме (1) при помощи болта (28), плоской шайбы (17) и гайки (21).

3. Прикрепите задний стабилизатор (37) к главной раме (1) при помощи болта (39),

двух плоских шайб (40) и нейлоновой гайки (41). Установите контактный штифт (38)

под желаемым углом наклона.
