DFC R403B3 [7/8] Шаг 4

- 6 -

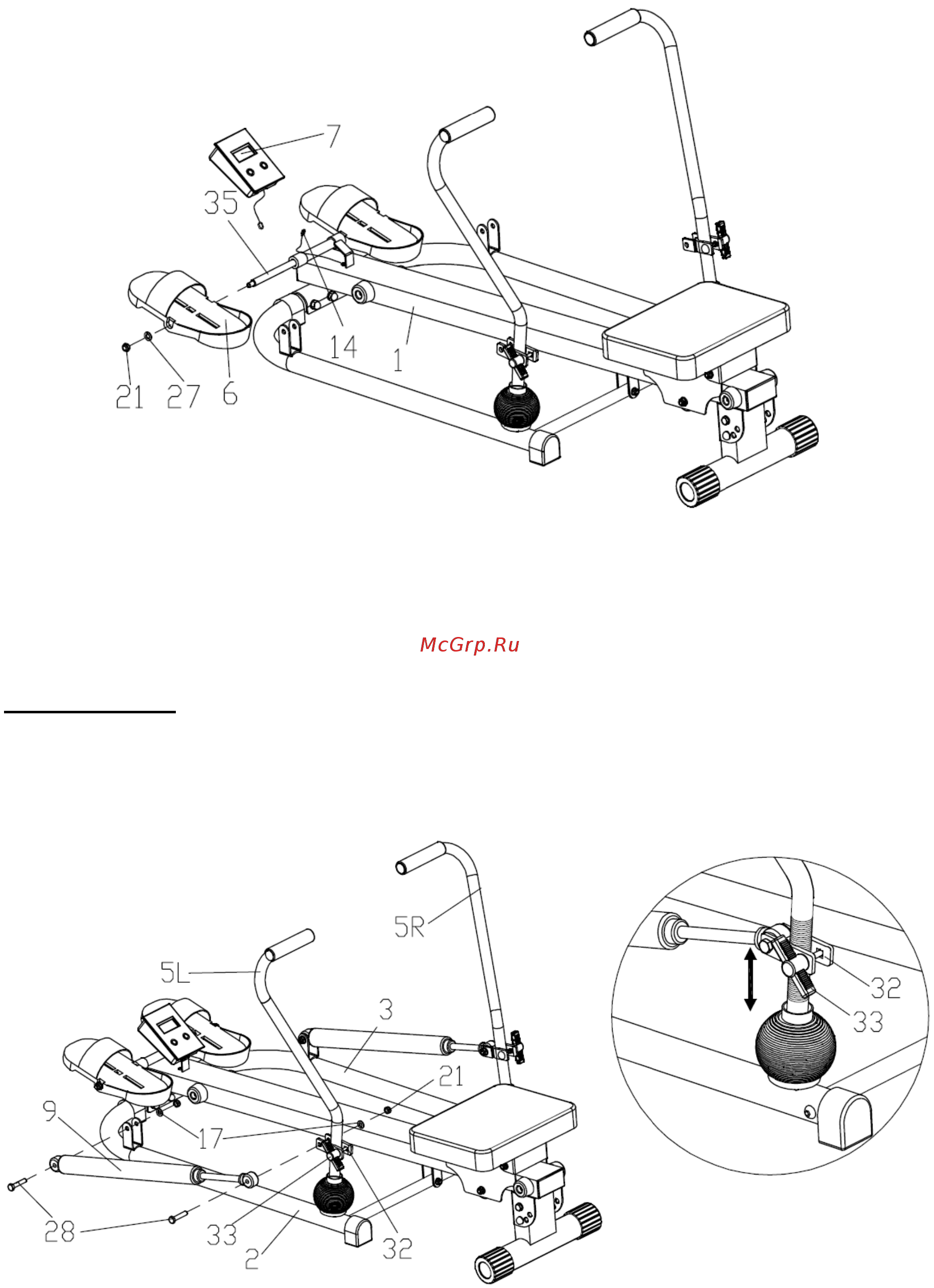

Шаг 4:

Прикрепите педали (6) к валу (35) с помощью двух плоских шайб (27) и двух

нейлоновых гаек (21), как показано на рисунке.

Соедините провода датчика (14) и счётчика (7), затем установите счётчик (7) в

держатель, расположенный на главной раме (1).

Шаг 5:

Прикрепите один конец гидравлических цилиндров (9) к левому и правому

стабилизатору (2 и 3), а другой конец – к соответствующим рычагам (5 лев./пр.). Для

крепления цилиндров воспользуйтесь болтами (28), плоскими шайбами (17) и

нейлоновыми гайками (21), как показано на рисунке.

ПРИМЕЧАНИЕ: При необходимости вы можете отрегулировать положение

кронштейнов (32), установленных на рычагах (5 лев./пр.), при помощи Т-образной

ручки (33), как показано на рисунке; сопротивление рычагов изменится

соответственно. Чтобы увеличить сопротивление, опустите кронштейн (32);

чтобы снизить – поднимите кронштейн.
