DFC R403B3 [6/8] Шаг 2

- 5 -

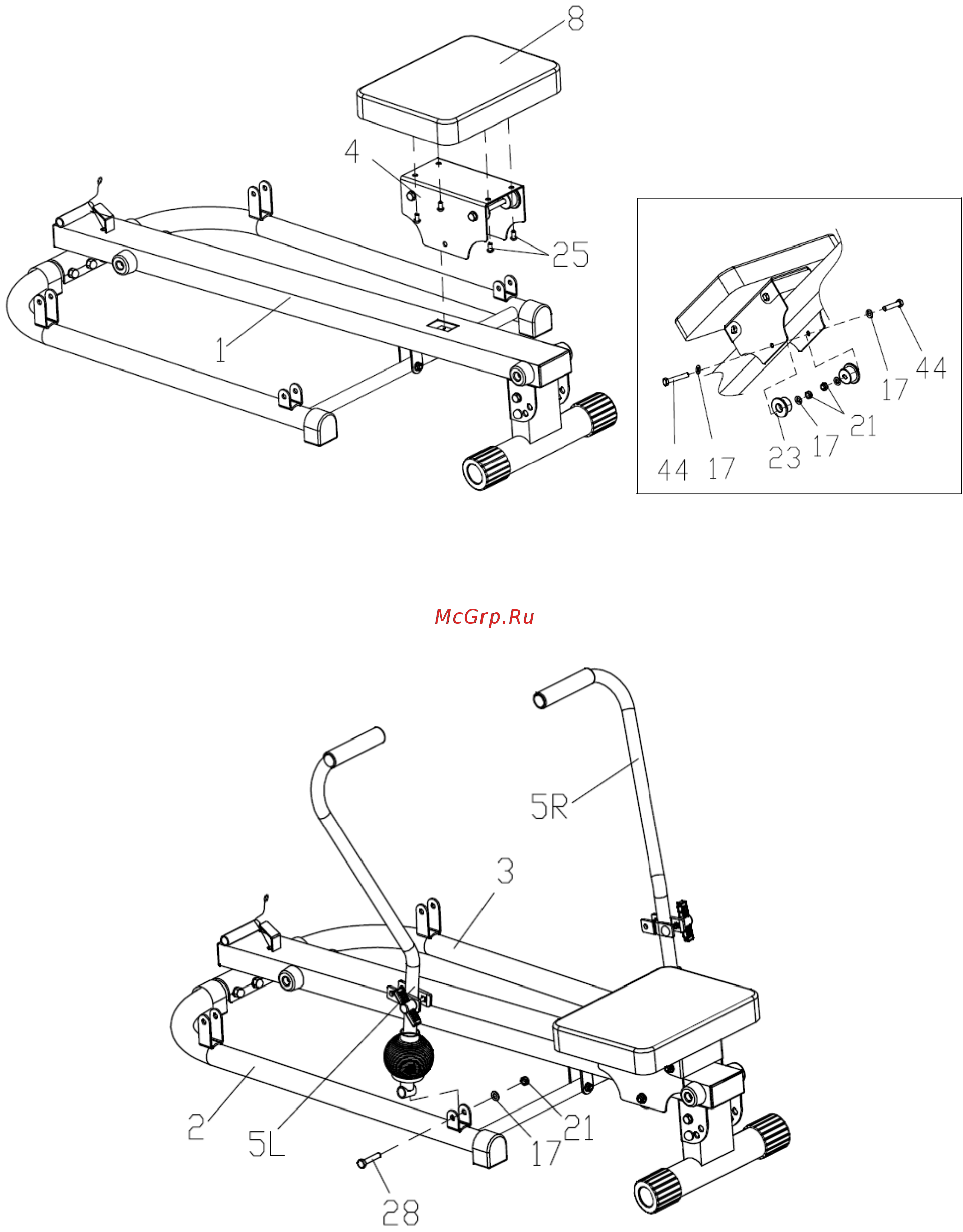

Шаг 2:

Расположите сиденье (8) на соответствующей опоре (4) и закрепите его при помощи

двух винтов (25). Затем установите полученную конструкцию на главную раму (1).

Прикрепите ролики (23) к опоре сиденья (4) при помощи двух болтов (44), четырёх

плоских шайб (17) и двух нейлоновых гаек (21), как показано на рисунке.

Шаг 3:

Прикрепите левый и правый гребной рычаг (5 прав./лев.) к одноименным

стабилизаторам (2 и 3) при помощи двух болтов (28), двух плоских шайб (17) и двух

нейлоновых гаек (21) в соответствии с рисунком ниже.
