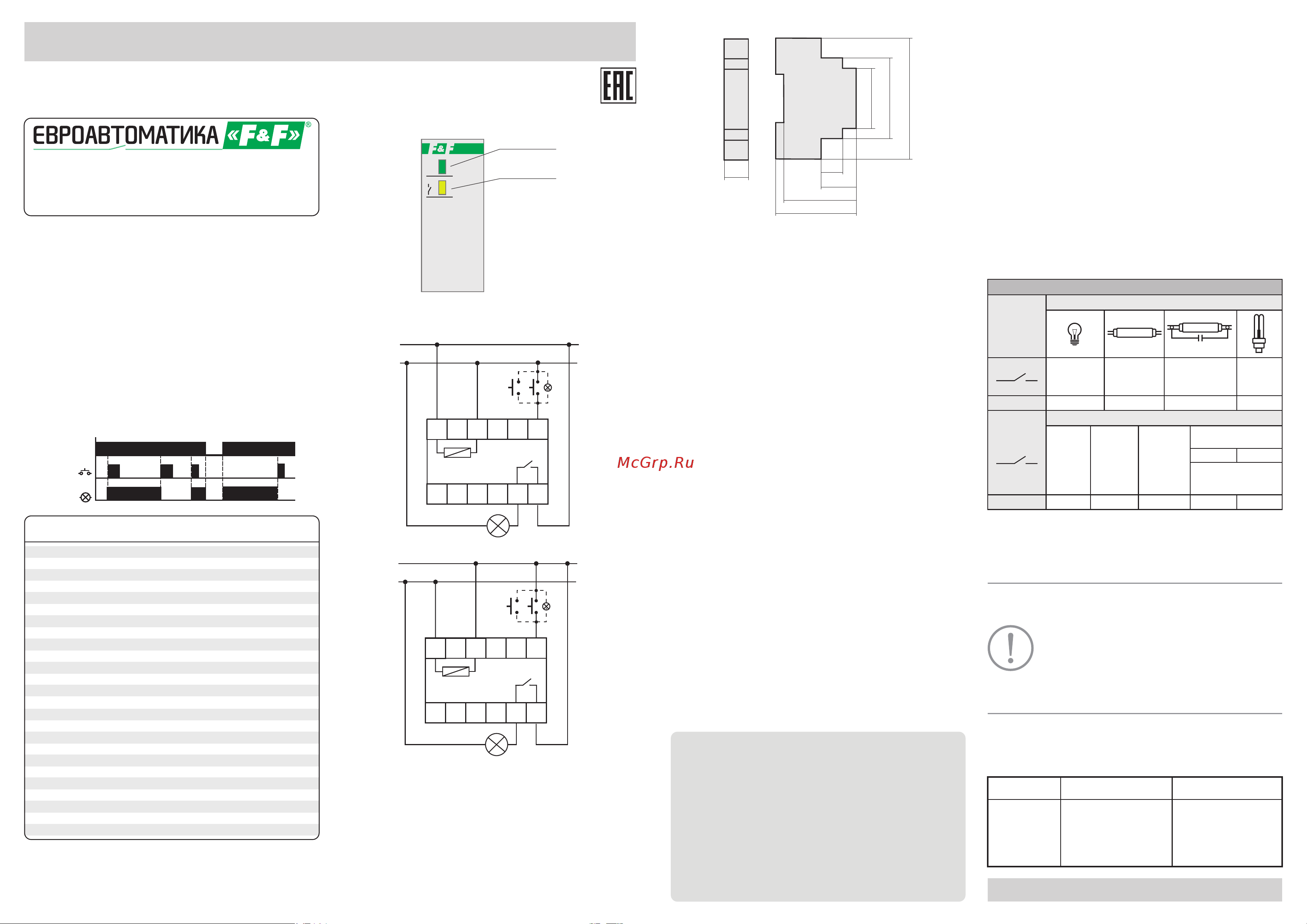

Реле импульсное

Руководство по эксплуатации

С управлением от фазы (L):

Подключение:

1. Отключить напряжение питания.

3. Подключить провода питания: фазный провод L к

клемме 3, клемме 12. Нейтральный провод N к клемме 1.

4. Параллельно соединённые кнопки звонкового типа

подключить к клемме 6 и фазному проводу L.

5. Нагрузку последовательно подключить к клемме 11 и

нейтральному проводу N.

6. Подключить напряжение питания.

2. Реле установить на DIN-рейку.

Индикация

Схемы подключения

С управлением от нейтрали (N):

ТУ BY 590618749.027-2017

BIS-411i

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Реализована функция сохранения памяти состояния

контактов (замкнуты или разомкнуты) при отключении реле

от сети питания.

Назначение

Реле импульсное BIS-411i предназначено для управления

освещением, в том числе LED, ESL и GDL лампами, или

иной нагрузкой из нескольких мест при помощи

параллельно соединенных выключателей без фиксации.

Включение, либо выключение нагрузки осуществляется

подачей электрического импульса на вход управления

реле замыканием любого из выключателей кнопочного

типа, параллельно соединенных между собой.

Принцип работы

Диаграмма работы

Руководство по эксплуатации....................................... 1 шт.

Упаковка.......................................................................... 1 шт.

Комплект поставки

Реле BIS-411i.................................................................. 1 шт.

Напряжение питания, В

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Устойчивость к импульсным токам (подключение

LED, ESL, GDL ламп)

Контакт

Напряжение управления, В

Ток управления, мА

Память состояния контактов

Индикация включения питания

Индикация включения нагрузки

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость, цикл

Степень загрязнения среды

Категория перенапряжения

Подключение

Момент затяжки винтового соединения, Hм

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

16 (120А/20мс) AС-1

см. табл.1

да

1NO

185...265 AC

да

зеленый светодиод

желтый светодиод

0,6

-25...+50

IP20

>10

III

винтовые зажимы 2,5 мм

0,4

18 х 90 х 65

0,062

на DIN-рейке 35 мм

EC000188

EA01.005.0017

Технические характеристики

Индикатор

питания

Индикатор

включения

нагрузки

BIS-411i

S1...Sn

Rн

S1...Sn

Rн

S1...Sn

Размеры корпуса

Обслуживание

При техническом обслуживании изделия необходимо соблюдать

«Правила техники безопасности и технической эксплуатации

электроустановок потребителей».

При обнаружении видимых внешних повреждений корпуса изделия

дальнейшая его эксплуатация запрещена.

Срок службы – 10 лет.

Гарантийный срок эксплуатации изделия – 24 месяца с даты

продажи.

Перед установкой необходимо убедиться в отсутствии внешних

повреждений устройства.

При подключении реле необходимо следовать схеме подключения.

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену

вышедшего из строя изделия при соблюдении правил эксплуатации

и отсутствии механических повреждений.

Гарантийные обязательства

По устойчивости к перенапряжениям и электромагнитным помехам

устройство соответствует ГОСТ IEC 60730-1.

При отсутствии даты продажи гарантийный срок исчисляется с даты

изготовления

Гарантийное обслуживание выполняется производителем изделия.

Пос легарантийное обслуж ивание изделия в ыполн яется

производителем по действующим тарифам.

Условия эксплуатации

Перед отправкой на ремонт, изделие должно быть упаковано в

заводскую или другую упаковку, исключающую механические

повреждения.

Требование безопасности

Эксплуатация изделия должна осуществляться в соответствии с

требованиями, изложенными в руководстве по эксплуатации.

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

Р е л е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я

квалифицированным персоналом.

Климатическое исполнение УХЛ4, диапазон рабочих температур от -

25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.

Рабочее положение в пространстве – произвольное. Высота над

уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы

и изоляцию.

-изделия, имеющие повреждения механического характера;

Предприятие изготовитель оставляет за собой право вносить

конструктивные изменения, без уведомления потребителя, с целью

улучшения качества и не влияющие на технические характеристики

и работу изделия.

-изделия, имеющие повреждения голографической наклейки.

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

- изделия, бывшие в негарантийном ремонте;

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику.

Условия реализации и утилизации

Условия транспортировки и хранения

Транспортировка изделия может осуществляться любым видом

закрытого транспорта, обеспечивающим сохранение упакованных

изделий от механических воздействий и воздействий атмосферных

осадков. Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной вентиляцией

при температуре окружающего воздуха от минус 50° до плюс 50 °С и

относительной влажности не более 80 % при температуре +25 °С.

31,5

16,5

Реле импульсное BIS-411i работает с выключателями без

фиксации (кнопочного типа), возможна работа с выключателями с

подсветкой.

При отключении питания в памяти сохраняется состояние

контактов реле (включено или выключено).

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее

2-х часов.

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1

Реле импульсное BIS-411i изготовлено и принято в соответствии с

требованиями ТУ BY 590618749.027-2017, действующей

технической документации и признано годным для эксплуатации.

Свидетельство о приемке

В соответствии с законом об использованном

оборудовании, бытовой электротехнический

мусор можно передать бесплатно и в любом

количестве в специальный пункт приема.

Электронный мусор, выброшенный на свалку

или оставленный на лоне природы, создает

угрозу для окружающей среды и здоровья

человека.

Не выбрасывать данное устройство вместе

с другими отходами!

Штамп ОТК

Дата продажи

Дата выпуска

Драгоценные металлы отсутствуют!
