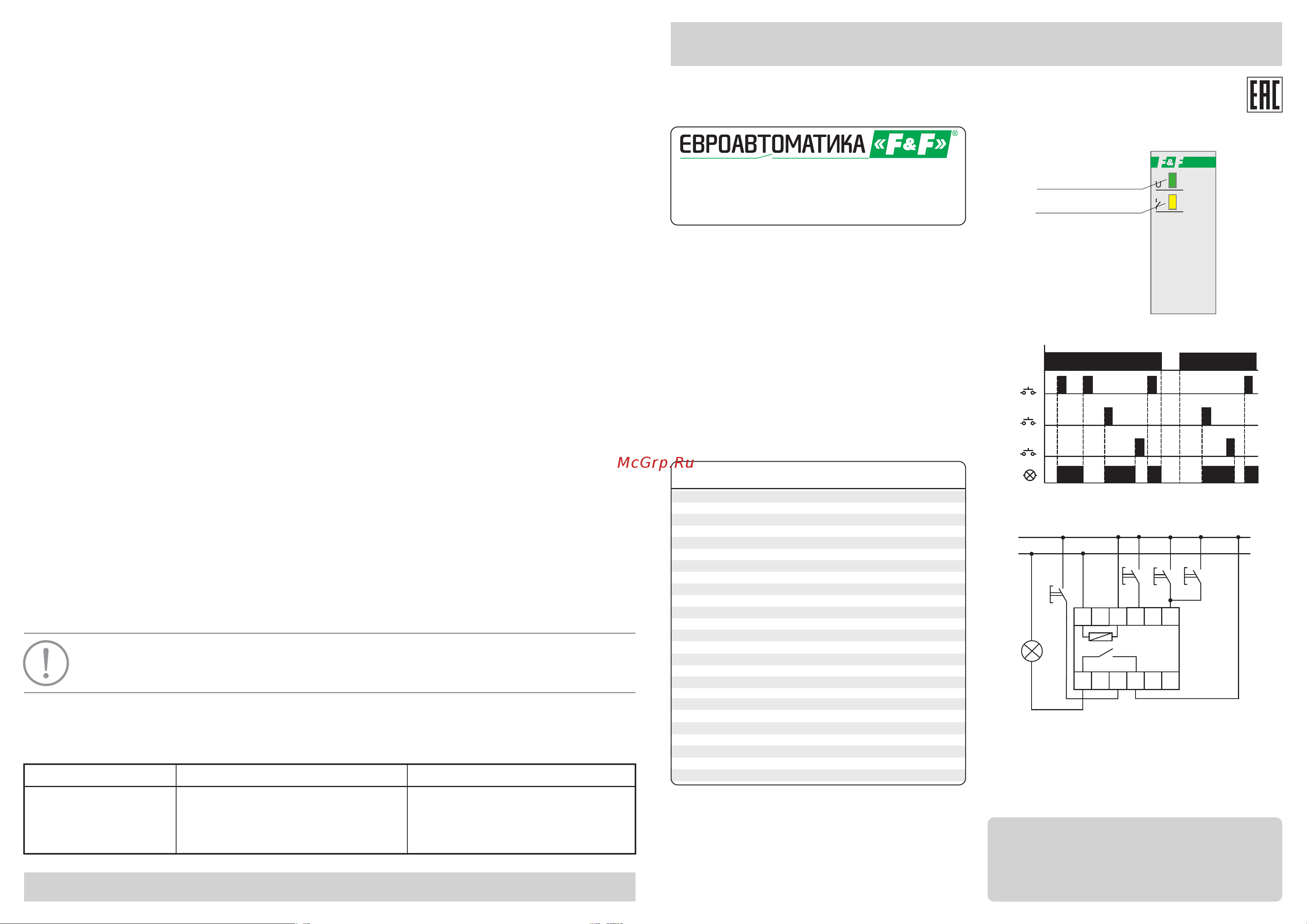

Внешний вид и индикация

Диаграмма работы

Схема подключения

Управление от фазы L:

SB1...SBn - кнопочный выключатель управления

«Включение - Отключение» нагрузки;

SB2 - кнопочный выключатель управления

«Включение» нагрузки;

SB3 - кнопочный выключатель управления

«Отключение» нагрузки.

Реле импульсное

Назначение

Реле импульсное BIS-412i предназначено для управления

одной нагрузкой: включения/выключения освещения, в том

числе LED, ESL и GDL лампами, электроустановок и т.п. из

нескольких мест выключателями кнопочного типа,

параллельно соединенными между собой.

Принцип работы

У реле три независимых входа управления, что позволяет

использовать для группового режима работы. Реле

объединяются в группы, включение и выключение групп

реле осуществляется по групповым входам, а управление

отдельным реле в группе - по индивидуальному входу.

Например, включение и выключение освещения всех

этажей гостиницы (групповые входы) или управление

освещением каждого этажа (индивидуальные входы).

Индикатор питания

Индикатор включения

нагрузки

BIS-412i

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений, вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее 2 ч.

Напряжение питания, В

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Устойчивость к импульсным токам (подключение

LED, ESL, GDL ламп)

Контакт

Ток управления, мА

Напряжение управления, В

Память состояния контактов

Индикация включения питания

Индикация включения нагрузки

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость

Степень загрязнения среды

Категория перенапряжения

Подключение

Момент затяжки винтового соединения, Нм

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

16 (120A/20ms) AС-1

см. табл.1

да

1NO

185...265 AC

нет

зеленый светодиод

желтый светодиод

0,6

-25...+50

IP20

>10

III

Винтовые зажимы 2,5 мм

0,4

18 х 90 х 65

0,062

на DIN-рейке 35 мм

EC000188

EA01.005.018

Технические характеристики

ТУ BY 590618749.027-2017

Руководство по эксплуатации

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Комплект поставки

Реле импульсное BIS-412i............................................. 1 шт.

Руководство по эксплуатации........................................ 1 шт.

Упаковка.......................................................................... 1 шт.

Свидетельство о приемке

Реле импульсное BIS-412i изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-2017,

действующей технической документации и признано годным для эксплуатации.

Не выбрасывать данное устройство вместе с другими отходами!

В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно

передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на

свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.

Штамп ОТК

Дата продажи

Дата выпуска

Драгоценные металлы отсутствуют!

SB3

SB1…

SB1n

SB2

Rн

L L

N N

SB3

SB2

SB1…SB1n

Rн
