Размеры корпуса

Обслуживание

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

При обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание выполняется производителем

изделия. Послегарантийное обслуживание изделия

выполняется производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть

упаковано в заводскую или другую упаковку, исключающую

механические повреждения.

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25...+50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Требование безопасности

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в руководстве

по эксплуатации.

Перед установкой необходимо убедиться в отсутствии

внешних повреждений устройства.

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

Реле должно устанавливаться и обслуживаться

квалифицированным персоналом.

При подключении реле необходимо следовать схеме

подключения.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи.

Срок службы – 10 лет.

При отсутствии даты продажи гарантийный срок

исчисляется с даты изготовления

СООО «Евроавтоматика ФиФ» гарантирует ремонт или

замену вышедшего из строя изделия при соблюдении

правил эксплуатации и отсутствии механических

повреждений.

ВНИМАНИЕ!

Объединение изделий в группы производить согласно схемы

монтажа. На изделиях всех групп управляющие напряжения и

напряжения питания должно поступать от одной фазы. Лампы

могут быть запитаны от различных фаз.

Гальваническая развязка между исполнительными реле (сухой

контакт) и цепью питания.

Нет функции сохранения памяти состояния контактов

(замкнуты или разомкнуты) при отключении реле от сети

питания.

При работе изделий с выключателями с неоновой подсветкой

необходимо между клеммами 1 и 4, 9 установить конденсатор

ёмкостью 0.1-0.33 мкФ 275В АС. Достаточно установить один

конденсатор на общие групповые входы SB3, SB2 в группе.

Подключение

Вариант управления от нейтрали N:

1. Отключить напряжение питания.

2. При управлении от нейтрали N к клемме 3 подключить

провод N, провод фазы L к клемме 1.

3. Нагрузку подключить между N и клеммой 7.

4. К клемме 10 подключить провод фазы L.

5.Выключатели кнопочного типа для управления нагрузкой

«Включить-Отключить» подключить к клемме 6 и к

проводу нейтрали N.

6. Выключатель кнопочного типа для управления нагрузкой

«Включение» подключить к клемме 4 и к проводу

нейтрали N.

7. Выключатель кнопочного типа для управления нагрузкой

«Отключение» подключить к клемме 9 и к проводу

нейтрали N.

8. Подать напряжение питание.

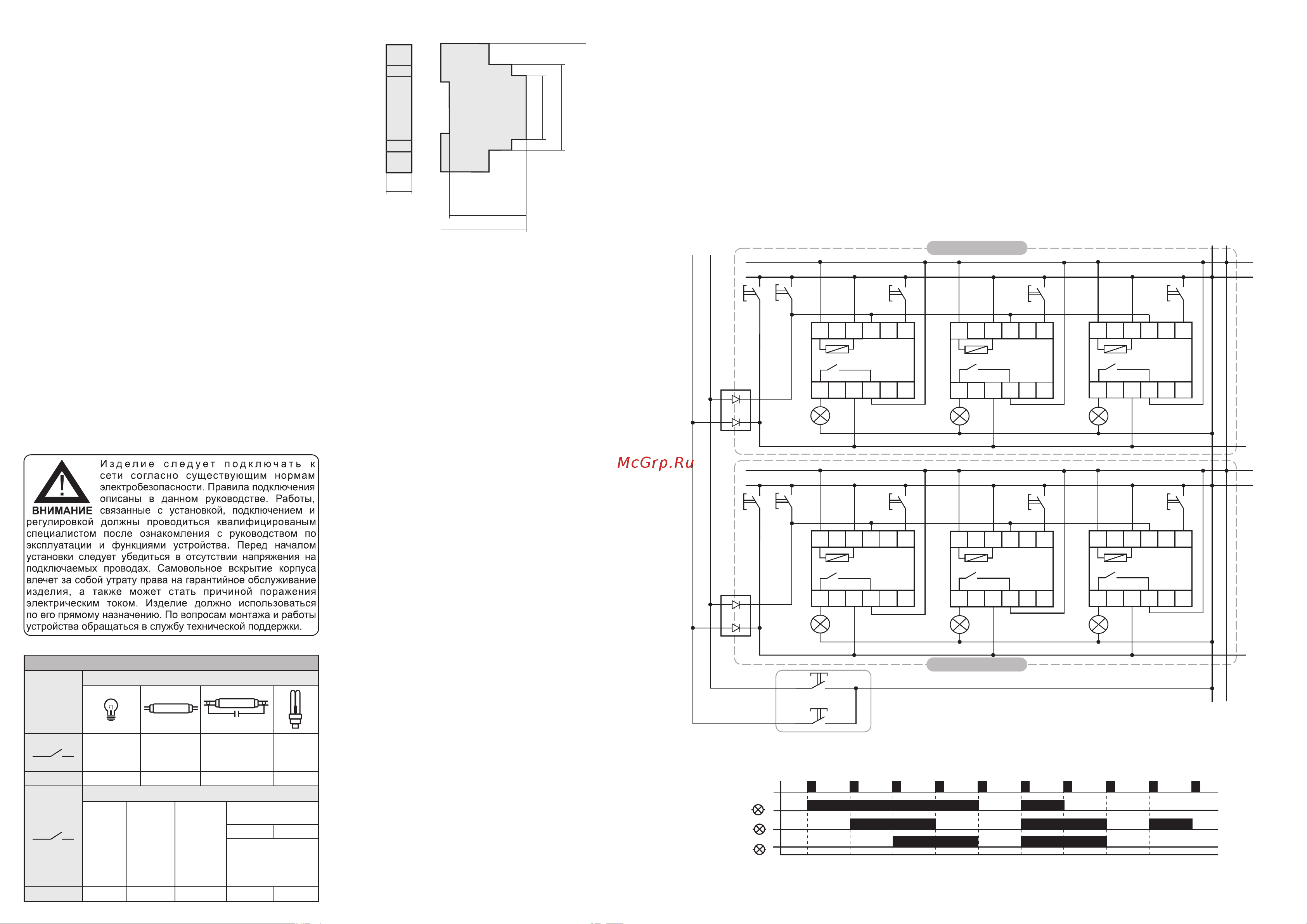

Групповая схема подключения и диаграмма работы

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

- изделия, бывшие в негарантийном ремонте;

-изделия, имеющие повреждения механического

характера;

-изделия, имеющие повреждения голографической

наклейки;

Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения, без уведомления

потребителя, с целью улучшения качества и не влияющие

на технические характеристики и работу изделия.

Условия реализации и утилизации

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику.

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1

Условия транспортировки и хранения

Транспортировка изделия может осуществляться любым

видо м закрыто го тра н спорта, обе с печ ивающим

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

минус 50° до плюс 50 °С и относительной влажности не

более 80 % при температуре +25 °С.

ИМПУЛЬС

SB 1 (Rн1) SB 1 (Rн2) SB 1 (Rн3) SB 1 (Rн2)

SB 3 общ.

группа 1

SB 2 общ.

группа 1

SB 1 (Rн1)

SB 3 общ.

группа 1

SB 1 (Rн2) SB 1 (Rн2)

Rн1

Rн2

Rн3

31,5

16,5

Группа 2

Центральный пульт

управления

Группа 1

SB 3 общ.

SB 2 общ.

группа 2

SB 3 общ.

группа 2

SB 2 общ.

группа 1

SB 3 общ.

группа 1

SB 1 (Rн1)

Rн1

Rн2

Rн3

Rн2

Rн1

SB 1 (Rн2)

SB 1 (Rн3)

SB 1 (Rн2)

SB 1 (Rн1)

SEP-01

(SEP-02)

SEP-01

(SEP-02)
