Ballu Vela BOGH-16 НС-1230521 [4/11] Устройство прибора
![Ballu Vela BOGH-16 НС-1230521 [4/11] Устройство прибора](/views2/1936802/page4/bg4.png)
6
7
Устройство прибора Устройство прибора

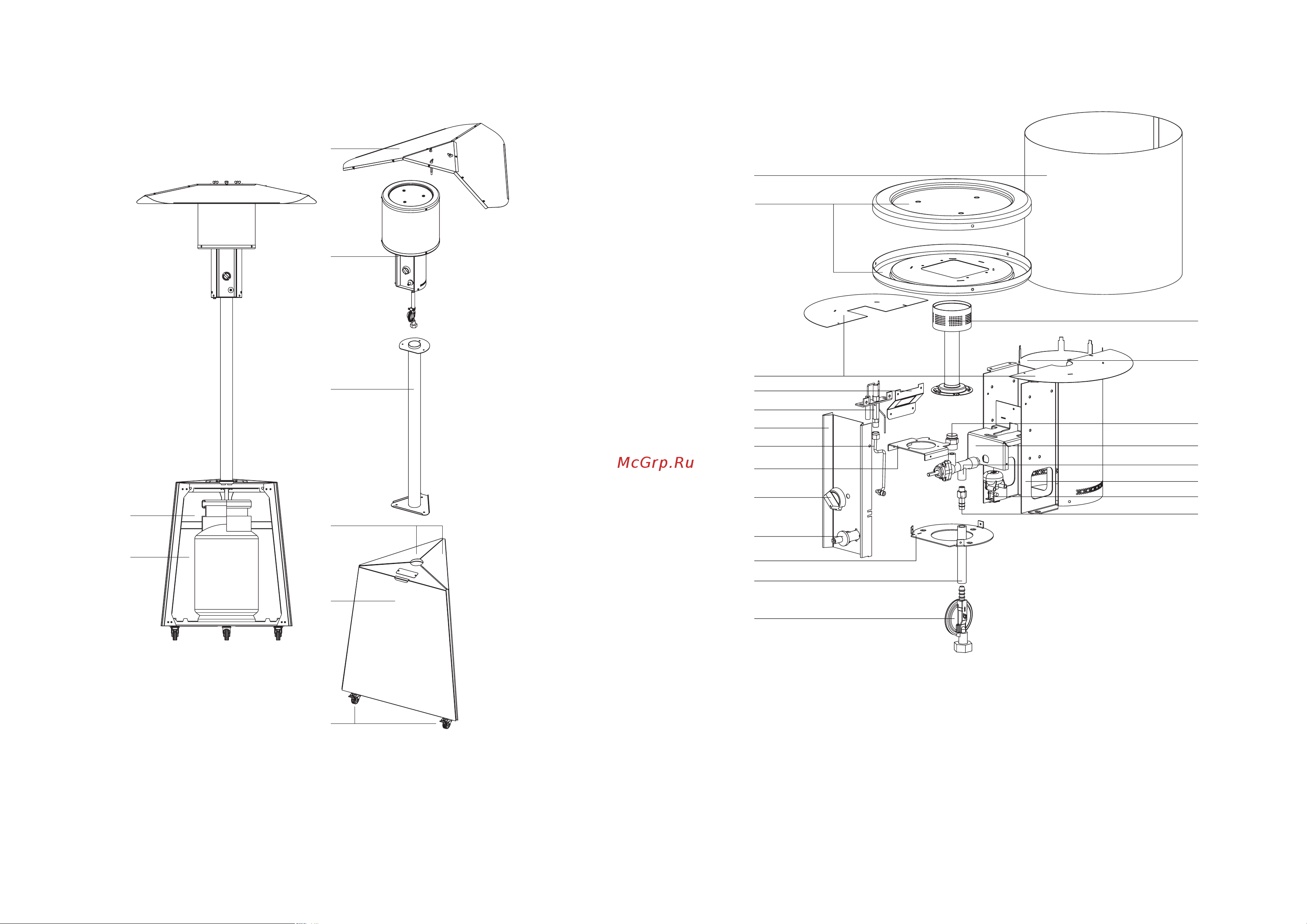

Рис. 2 – устройство модели
Рис. 3 – Устройство блока управления модели
Устройство прибора
7
5
8
6
1
4
3
2
1. Основание нижнее газового грибка;
2. Козырек;
3. Дожигатель;
4. Опора дожигателя;
5. Боковая крышка съемная;
1. Решетка дожигателя;
2. Обода дожигателя;
3. Отражающая панель;
4. Крепление ODS датчика;
5. Датчик ODS;
6. Лицевая панель;
7. Трубка фитиля;
8. Крепление горелки;
9. Регулировочная ручка;
10. Пьезоподжиг;
11. Основание;
6. Боковая крышка несъемная (2 шт.);
7. Цепь в лавсановой обмотке с двумя карабинами
для фиксации газового баллона;
8. Колеса со стопорами.
12. Газовый шланг;
13. Редуктор;
14. Горелка;
15. Корпус блока управления;
16. Форсунка;
17. Крепление газовых элементов;
18 . Газовый клапан;
19 . Кронштейн;
20. Датчик опрокидывания;
21. Штуцер.
Устройство блока управления
1
2
14
15
3
4
5
16
17
18
19
20
21
6
7
8
9
10
11
12
13
