ВАЖНО!
• При температуре воздуха ниже +10 ˚С
используйте качественный газ, предпочтительно
чистый пропан, в противном случае высота
пламени может уменьшиться.
Последовательность запуска:
• Убедитесь, что прибор полностью собран;
• Поверните прибор в противоположную
сторону от ветра во избежание задувания пламени
запала;
• Откройте главную крышку;
• Откройте вентиль на баллоне газа;
• Нажмите и поверните ручку управления в
положение START.
• Через 15-20 секунд начинайте периодически
нажимать на кнопку пьезоподжига. Продолжайте
это делать до появления пламени запала. За
наличием пламени удобно наблюдать через
смотровой лючок.
• Продолжайте удерживать ручку управления
в нажатом положении 10-15 секунд после
зажигания. Если при отпускании ручки гаснет
пламя запала, повторите предыдущие два пункта.
• Поверните ручку управления в положение min.
• Нажмите на ручку и плавно поворачивайте
против часовой стрелки. Отрегулируйте величину
и яркость пламени.
• Закройте главную крышку.
• Наслаждайтесь работой прибора.

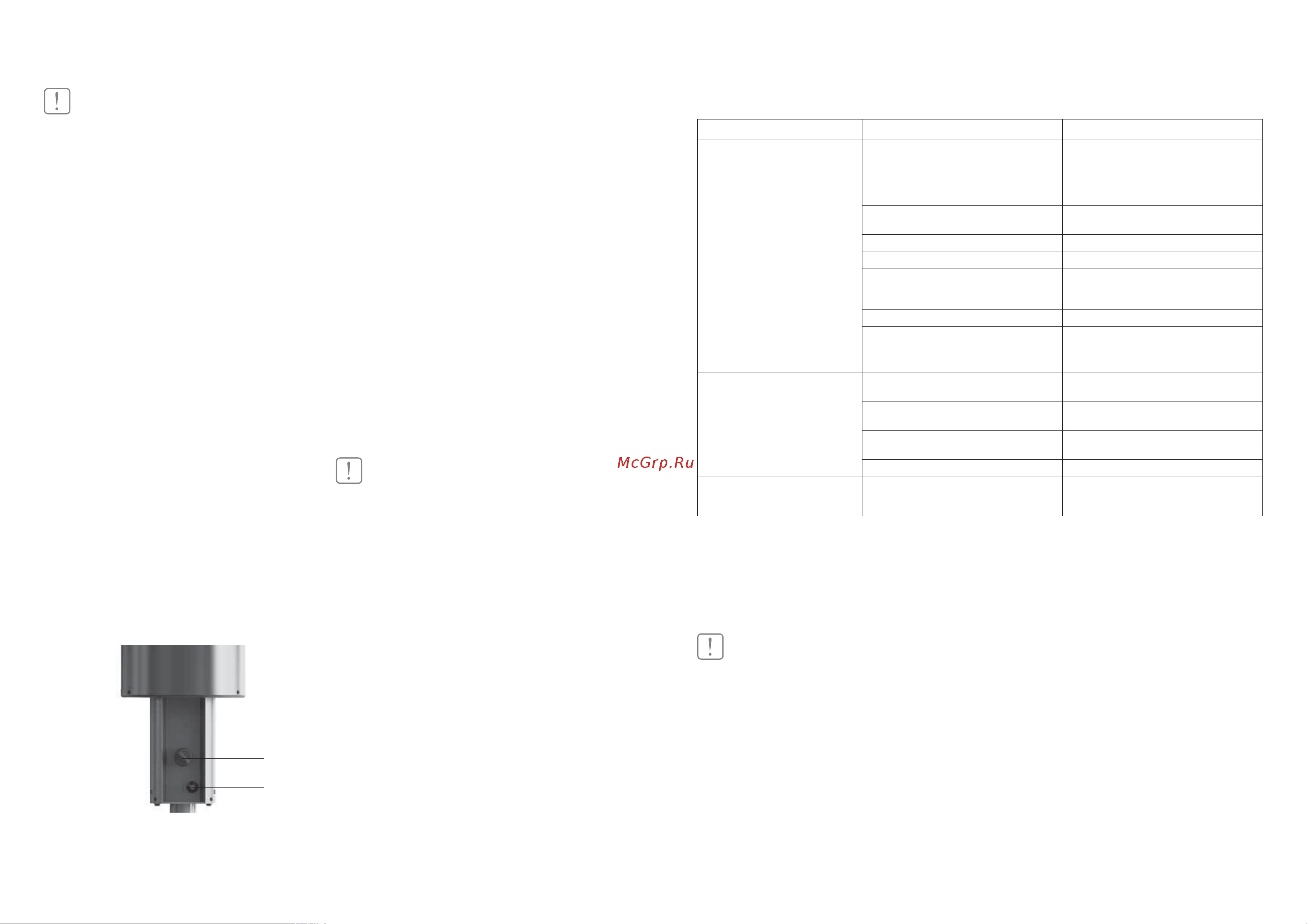

Рис.12 – Панель блока управления
модели: 1 – ручка управления;
2 – кнопка пъезоподжига.
Техническое обслуживание Поиск и устранение неисправностей
Последовательность отключения:
• Для отключения переведите ручку управления
в положение «OFF»;
• Откройте главную крышку;
• Закройте вентиль на газовом баллоне;
• Закройте главную крышку.
Перемещение прибора:
• Перемещайте только отключенный прибор;
• Прибор оснащен колесами для перемещения,
2 колеса задних (закрепленных) со стопорами,
одно колесо переднее свободно вращающееся
на 360 градусов;
• Для перемещения необходимо снять прибор со
стопоров, которые находятся на стороне главной
крышки;
• После перемещения обязательно поставьте
прибор на стопоры.
Техническое обслуживание
ВАЖНО!
• Перед выполнением любых операций
технического обслуживания, убедитесь, что
вентиль подачи газа закрыт.
• Использование чистящих средств может
привести и возникновению подтеков и пятен,
которые будет сложно устранить.
• Периодически проверяйте целостность
редуктора и шланга (раз в неделю). Для замены
используйте только запчасти, произведенные на
заводе-изготовителе обогревателя.
• Периодически проверяйте козырек газового
инфракрасного фонаря на наличие копоти и
нагара. Производите очистку козырька не менее
1 раза в неделю.
• По технике безопасности газовый баллон
можно заправлять не более чем на 85%. То есть в
баллон на 12 л. нельзя заправлять больше 11 л. и в
баллон на 27 л. не более 23 л.
• Хранить заправленные баллоны рекомендуется
при температуре не менее +5 °С и не более +20 °С.
Поиск и устранение неисправностей
Сбой Причина Решение
Отсутствие пламени
Нехватка газоснабжения (плохая
газификация сжиженного газа или
грязь в системе) /регулятор давления
установлен неправильно или
неисправен
Отрегулировать или заменить пустой
баллон / заменить газ
Внезапный порыв ветра (выше 3 м/с) в
отсутствии газовых панелей
Убрать обогреватель от прямых
порывов ветра
Неисправная термопара ОДС датчика Заменить
Дефект магнитного клапана Заменить
Поломка предохранителя или наклон
пола больше 15 градусов
Заменить предохранитель
или переместить на поверхность
с наклоном менее15 градусов
Засор в газовой системе Проверить и аккуратно прочистить
Утечка газа Проверить и устранить утечку
Изоляция электродов или дефект
кабеля пьезоподжига
Заменить
Копоть на козырьке
Плохое качество газа или газ
непригодный для зимы
Используйте качественный газ,
предпочтительно чистый пропан
Плохая вентиляция Снять боковые крышки, проветрить
прибор, надеть боковые крышки
Камера смешения газовой смеси
загрязнена или повреждена
Прочистить / заменить
Горелка загрязнена / повреждена Прочистить / заменить
Не загорается фитиль
Засор форсунки фитиля Необходимо продуть форсунки фитиля
Дефект газового крана Заменить
Регулятор давления
Перед первой эксплуатацией обогревателя
необходимо проверить степень затяжки хомутов
на шланге, при необходимости подтянуть.
Транспортировка и хранение
ВАЖНО!
Никогда не храните прибор вместе с одним
или более газовым баллоном.
Если обогреватель не используется в течение
длительного времени (смены времен года или по
другим причинам), следуйте инструкциям ниже:
• Хранить прибор можно как в собранном, так
и разобранном транспортном виде.
• Храните прибор в сухом месте, защищенном
от возможных повреждений.
• Всегда закрывайте блок горелки и основание,
чтобы избежать попадания паутины, пыли и т. д.
• После длительного хранения, необходимо
осмотреть прибор на наличие повреждений
и полноту комплектности, а так же очистить
прибор от пыли и пр.
Комплектация
1. Основание нижнее газового фонаря;
2. Дожигатель в сборе со стойками козырька;
3. Козырек разборный;
4. Крышка боковая съемная;
5. Крышка боковая несъемная (2 шт.);
6. Винт М4 (24 шт.), винт М4 с потайной головкой
(4 шт.) предварительно закручены в посадочные
отверстия;
7. Гайка-барашек М6 (3 шт.);
8. Цепь в лавсановой обмотке с двумя карабина-
ми для фиксации газового баллона;
9. Перчатки х/б;
10. Инструкция с гарантийным талоном;
11. Упаковка.
1
2
Содержание
- Гарантийный талон 2
- Гарантия 2
- Дата изготовления 2
- Используемые обозначения 2
- Комплектация 2
- Общее описание 2
- Подготовка к работе 2
- Поиск и устранение неисправностей 2
- Правила безопасности 2
- Правила утилизации 2
- Сертификация продукции 2
- Содержание 2
- Срок эксплуатации 2
- Схема электрическая принципиальная 2
- Технические характеристики 2
- Техническое обслуживание 2
- Транспортировка и хранение 2
- Указание по технике безопасности 2
- Управление прибором 2
- Устройство прибора 2
- Назначение 3
- Общее описание 3
- Указания по технике безопасности 3
- Устройство блока управления 4
- Устройство прибора 4
- Подготовка к работе 5
- Технические характеристики 5
- Использование обогревателя при температуре ниже 0 с 6
- Подключения газа 6
- Управление прибором 6
- Комплектация 7
- Перемещение прибора 7
- Поиск и устранение неисправностей 7
- Последовательность запуска 7
- Последовательность отключения 7
- Регулятор давления 7
- Техническое обслуживание 7
- Транспортировка и хранение 7
- Sa1 пьезоэлекрический зажигатель bq1 электрод зажигания g1 клапан безопасности s1 термопара sq1 датчик опрокидывания 8
- Www ballu ru 8
- А месяц и год производства 8
- Гарантийное обслуживание прибора производится в соответствии с гарантийными обязательствами перечисленными в гарантийном талоне 8
- Гарантийный талон 8
- Гарантия 8
- Дата изготовления 8
- Дата изготовления указана на стикере на корпусе прибора а также зашифрована в code 128 дата изготовления определяется следующим образом 8
- Изготовитель общество с ограниченной ответственностью ижевский завод тепловой техники адрес россия 426052 удмуртская республика г ижевск ул лесозаводская д 23 110 тел факс 7 3412 905 410 905 411 8
- Компонентов изделия информацию о том где и как можно утилизировать прибор можно получить от местных органов власти ваш прибор содержит элементы питания использованные элементы питания подлежат утилизации в специальные пункты сбора расположенные в вашей стране не выбрасывайте элементы питания вместе с бытовыми отходами при утилизации использованных батарей следуйте инструкции обозначенной на их корпусе а также придерживайтесь норм установленных в вашей стране информацию о том где и как можно утилизировать элементы питания можно получить от местных органов власти данный символ может быть указан на элементах питания аккумуляторах которые содержат вредные вещества pb содержит свинец cd содержит кадмий hg содержит ртуть li содержит литий 8
- По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами правилами и способами действующими в месте утилизации не выбрасывайте прибор вместе с бытовыми отходами по истечении срока службы прибора сдавайте его в пункт сбора для утилизации если это предусмотрено местными нормами и правилами это поможет избежать возможных последствий на окружающую среду и здоровье человека а также будет способствовать повторному использованию 8
- Правила утилизации 8
- Сделано в россии 8
- Сертификация продукции 8
- Срок эксплуатации 8
- Срок эксплуатации прибора составляет 5 лет при условии соблюдения соответствующих правил по установке и эксплуатации 8
- Схема электрическая 8
- Схема электрическая принципиальная модели 8
- Тип срок службы 8
- Товар сертифицирован на территории таможенного союза тр тс 016 2011 о безопасности аппаратов работающих на газообразном топливе 8
- Цепь зажигания 8
- Цепь защиты от утечки газа 8
