Ballu Vela BOGH-16 НС-1230521 [6/11] Управление прибором
![Ballu Vela BOGH-16 НС-1230521 [6/11] Управление прибором](/views2/1936802/page6/bg6.png)
10
11
Подготовка к работе Управление прибором

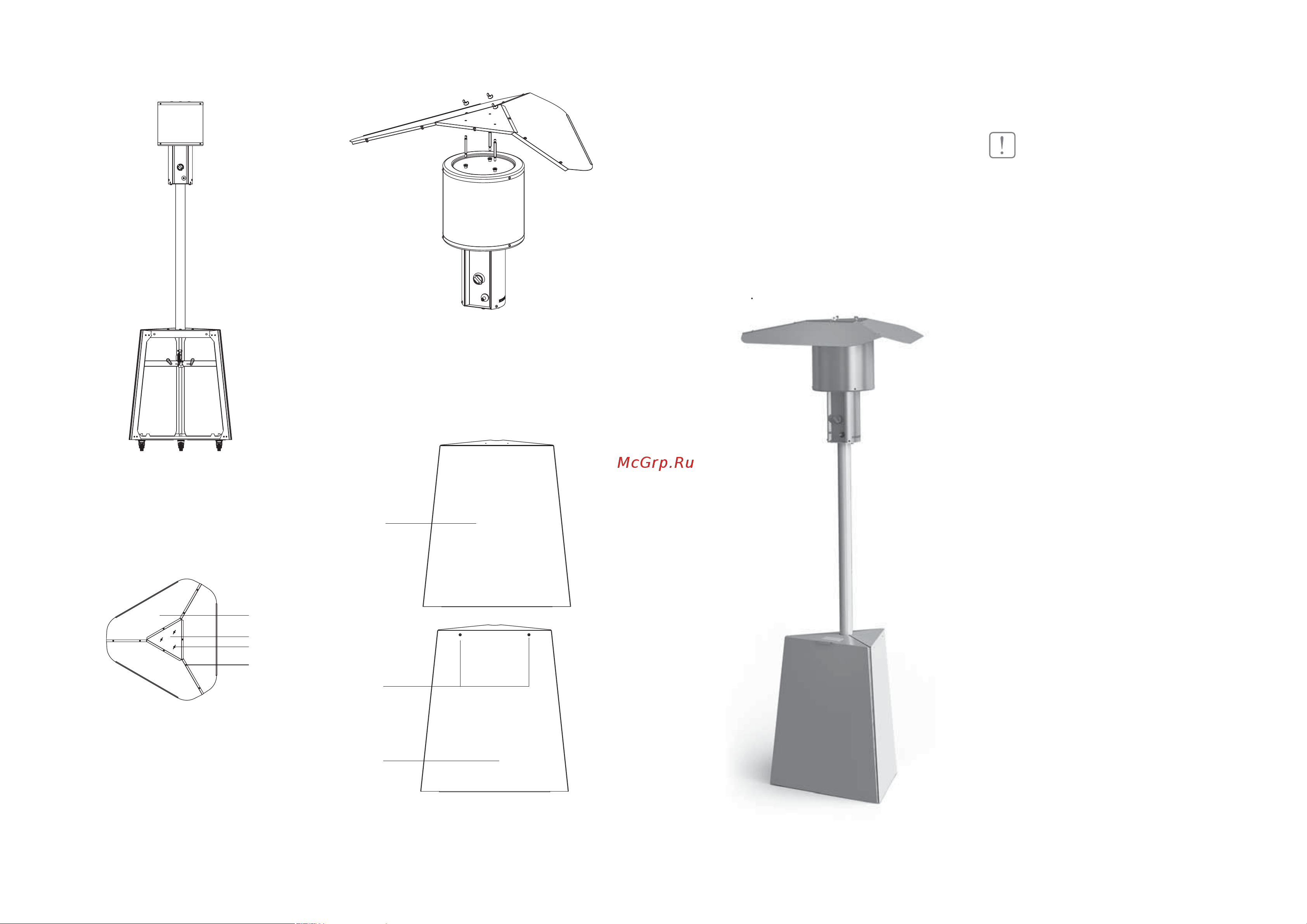

Рис. 7 – Общий вид газового грибка без козырька
Соедините элементы козырька между собой, как
показано на рис. 8. Винтами из нержавеющей
стали М4х8 закрепите соединения. К собранному
козырьку прикрепите крышку козырька винтами
М4х8.
1
2
3
4
Рис. 8 – Козырек в сборе, вид сверху
1 – Козырек;
2 – Крышка козырька;
3 – Гайка барашковая;
4 – Винт М4x8.
• Установите на дожигатель козырек, закрепите
козырек на гайки-барашки М6 из нержавеющей
стали (Рис. 9);
Рис. 9 – Установка козырька
• Установите боковые крышки, закрепите их на
винты с потайной головкой;
• Установите главную крышку, с помощью
магнитов на основании прибора;
1
2
3
Рис. 10 – Главная и боковая крышки:
1 – Главная крышка, 2 – Боковая крышка,
3 – Отверстия для установки винтов.
• Поднимите стопор колес вверх и переместите
прибор к месту эксплуатации.
Поздравляем, вы завершили сборку!
Подключения газа
• Подключите регулятор давления газа
(редуктор) к баллону. Резьба на баллоне и
редукторе левая.
• Затяните гайку регулятора ключом на 27.
• Установите баллон так, как указано на
рисунке 2.
рисунке
2
.
Рис. 11 – Сборка завершена
Управление прибором
ВАЖНО!
• Перед первым запуском прибора,
необходимо стравить часть газовоздушной смеси
из газового баллона, путем открытия вентиля
на 5-10 секунд. Выполнять строго в хорошо
проветриваемом помещении!
Содержащийся в баллоне воздух образует с
парами газа смесь, которая при поступлении
в горелку будет гореть нестабильно. Для
корректной работы прибора после заправки
баллона необходимо произвести процедуру
удаления остатков воздуха из газового баллона.
• Не включайте прибор без крышки отражателя
или в разобранном виде.
• Горелка никогда не должна быть полностью
или частично прикрыта.
• Не включайте прибор, если дожигатель
поврежден.
• Защищайте прибор от ударов.
• Всегда ставьте прибор на достаточно
плоской поверхности (угол наклона до 10°),
чтобы предотвратить его опрокидывание.
• Не ставьте прибор на легко возгораемую
поверхность (дерево, линолеум, синтетические
полы, и т.п.).
• Обогреватель оснащен предохранительным
устройством, перекрывающим подачу газа в
случае наклона более чем на 45°.
• При первом включении прибор может вы-
делять дым и запах в течение короткого времени.
• После открытия газа розжиг фитиля
происходит через некоторое время (обычно 1-2
минуты). Это происходит из-за того, что в газовом
тракте присутствует воздух и требуется некоторое
время для его удаления с газового тракта.
Использование обогревателя при
температуре ниже 0 °С
• При падении температуры газа ниже 0°С
давление в баллоне падает, вследствие чего
эффективность работы и размер пламени могут
уменьшиться.
