Zalman CNPS5X Performa [7/8] Amd socket fm2 fm1 am3 am3 am2 am2 installation
![Zalman CNPS5X Performa [7/8] Amd socket fm2 fm1 am3 am3 am2 am2 installation](/views2/1110988/page7/bg7.png)
6
.COM
2)

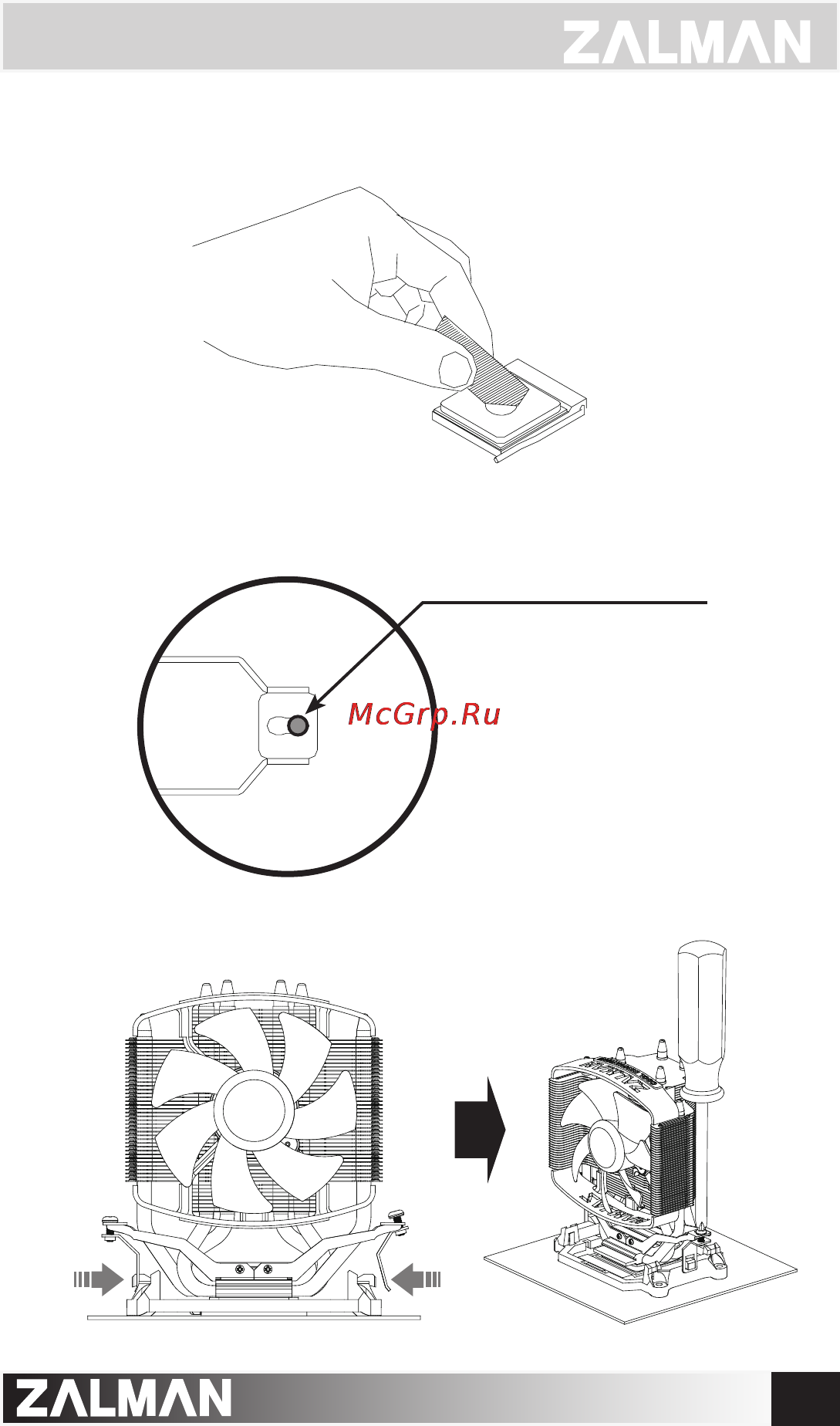

AMD Socket FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2 Installation
① Clear off any particles or residue from the CPU’s surface. Then spread a
thorough layer of Thermal Grease on the CPU and the base of the cooler.
② Completely unfasten the 2 bolts already assembled on the clip and adjust
the position to fit the AMD socket. When reassembling the bolt, be sure to
assemble only half way of the total length.
③ Install the cooler on the Clip support as shown in the picture and connect the
lug slot of the clip on to the lug on the clip support. Then fasten the bolts on
each side a few turns at a time.
Location of AMD Socket bolts
