ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UT612
4

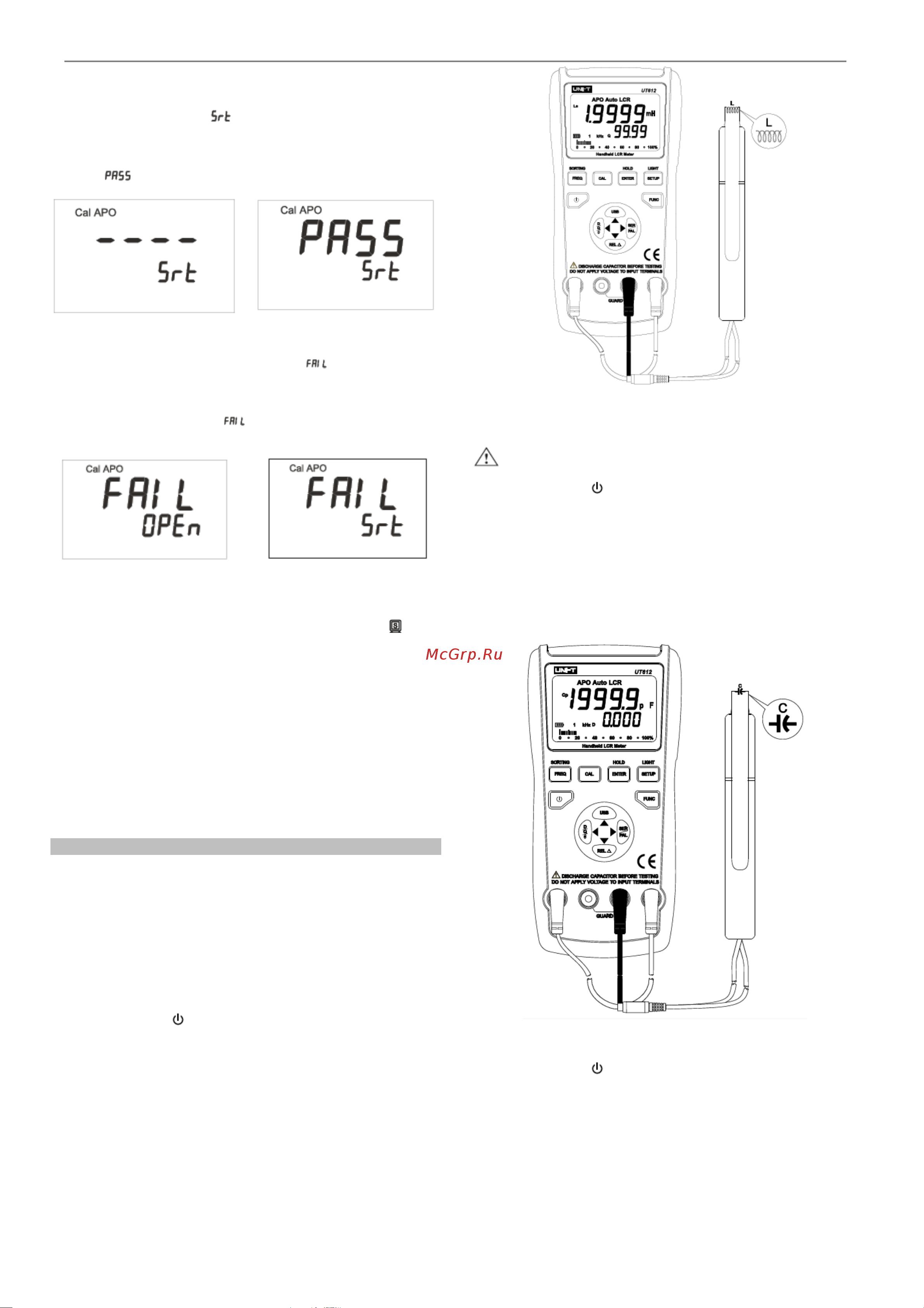

Для выполнения калибровки по короткозамкнутой цепи еще раз
нажмите кнопку «CAL», при этом на дополнительном дисплее
отобразился сообщение «
» (рисунок 6). Вставьте замкнутые
накоротко измерительные провода в измерительные гнезда при-
бора и нажмите кнопку «CAL», чтобы начать процесс калибровки.
После обратного отсчета от 30 до 0 с на дисплее появится сооб-
щение « », которое показывает, что калибровка по коротко-
замкнутой цепи завершена (рисунок 5).
Рисунок 6
Рисунок 7
Примечание: в случае неудачной калибровки по разомкнутой
цепи на дисплее отобразится сообщение« » (рисунок 8). Про-
верьте, действительно ли измерительная цепь разомкнута и,
удостоверившись в этом, проведите повторную калибровку. При
неудачной калибровке по короткозамкнутой цепи на дисплее так-
же отобразится сообщение« » (рисунок 9). Проверьте, дейст-
вительно ли измерительные провода замкнуты накоротко, и, удо-
стоверившись в этом, проведите повторную калибровку.
Рисунок 8
Рисунок 9
8.8. Передача данных на компьютер
Для входа в режим передачи данных на компьютер нажмите
кнопку «РС». При этом на дисплее появится символ « ». Со-
едините прибор с компьютером с помощью USB-кабеля и запус-
тите соответствующую программу на компьютере для передачи
данных. Чтобы выйти из режима передачи данных и отключить
соединение с компьютером, нажмите кнопку «РС».
8.9. Подсветка дисплея
Для включения подсветки дисплея нажмите и в течение некото-
рого времени удерживайте кнопку «LIGHT». Подсветка автомати-
чески отключится через 60 с.
8.10. Автоотключение
Питание прибора автоматически отключается через 5 минут от-
сутствия активности.
9. Инструкции по быстрым измерениям
9.1. Выбор последовательного/параллельного соединения
Для повышения точности измерений рекомендуется выбирать
подходящую эквивалентную схему соединения. Как правило,
следует выбирать эквивалентное последовательное соединение
для элементов с низким импедансом (менее 100 Ом), а эквива-
лентное параллельное соединение для элементов с высоким
импедансом (более 10 кОм). Выбор последовательной или па-
раллельной эквивалентной схемы также немного влияет на ре-
зультат измерения.
9.2. Измерение индуктивности
1) Нажмите кнопку « », чтобы включить питание прибора.
2) С помощью кнопки «FUNC» переключитесь в режим измерения
индуктивности, чтобы на дисплее появился значок «Lp» и выбе-
рите приспособление для измерения.
3) Вставьте исследуемую индуктивность в измерительные гнезда
или подсоедините к соответствующему приспособлению, как
показано на рисунке 10.
4) С помощью кнопки «FREQ» выберите желаемую измеритель-
ную частоту.
5) Для измерения дополнительных параметров нажмите кнопку
«D/Q/θ».
Рисунок 10
9.3. Измерение емкости
Предупреждение: Перед измерением конденсатор должен
быть полностью разряжен!
1) Нажмите кнопку « », чтобы включить питание прибора.
2) С помощью кнопки «FUNC» переключитесь в режим измерения
емкости, чтобы на дисплее появился значок «С и выберите
приспособление для измерения емкости.
3) Вставьте исследуемый конденсатор в измерительные гнезда
или подсоедините к соответствующему приспособлению, как
показано на рисунке 11.
4) С помощью кнопки «FREQ» выберите желаемую измеритель-
ную частоту.
5) Для измерения дополнительных параметров нажмите кнопку
«D/Q/θ».
Рисунок 11
9.4. Измерение сопротивления
1) Нажмите кнопку « », чтобы включить питание прибора.
2) С помощью кнопки «FUNC» переключитесь в режим измерения
сопротивления, чтобы на дисплее появился значок «Rp» и выбе-
рите приспособление для измерения емкости .
3) Вставьте исследуемый резистор в измерительные гнезда или
подсоедините к соответствующему приспособлению, как показа-
но на рисунке 12.
4) С помощью кнопки «FREQ» выберите желаемую измеритель-
ную частоту.
Примечание: Дополнительные параметры сопротивления ото-
бражаться на дисплее не будут.
