ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UT612
Uni-Trend Group Limited, Гонконг
5

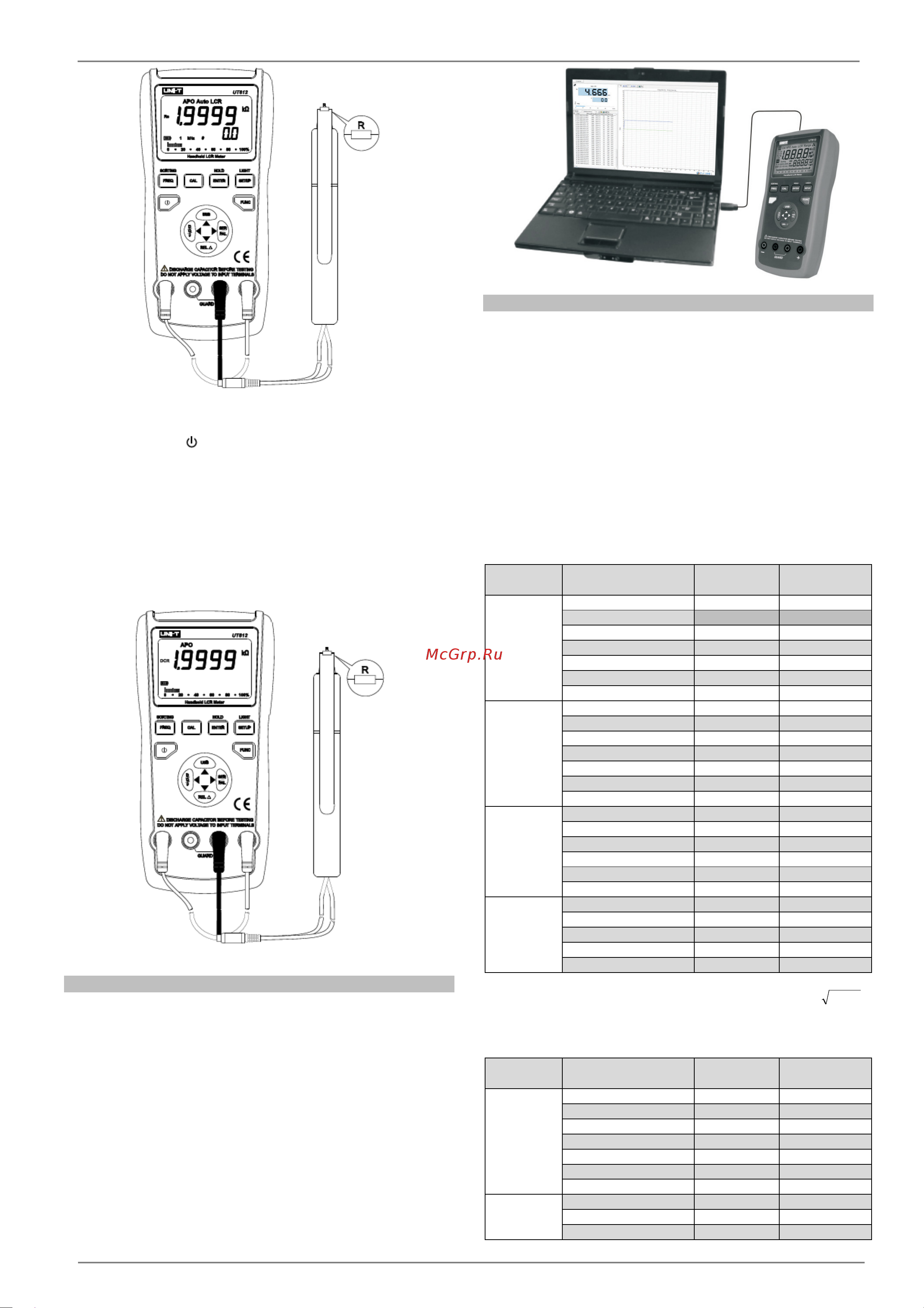

Рисунок 12
9.5. Измерение сопротивления постоянному току
1) Нажмите кнопку « », чтобы включить питание прибора.
2) С помощью кнопки «FUNC» переключитесь в режим измерения
сопротивления постоянному току, чтобы на дисплее появился
значок «DCR» и выберите приспособление для измерения сопро-
тивления постоянному току.
3) Вставьте исследуемый резистор в измерительные гнезда или
подсоедините к соответствующему приспособлению, как показа-
но на рисунке 12.
Примечание: Дополнительные параметры и измерительная час-
тота при измерении сопротивления постоянному току отобра-
жаться на дисплее не будут.
Рисунок 13
10. Протокол обмена данными с компьютером
Для передачи данных измерений на компьютер включите режим
передачи данных на компьютер и соедините прибор с компьюте-
ром с помощью USB-кабеля.
Параметры передачи данных:
1) Скорость передачи в битах: 9600
2) Биты данных: 8
3) Стартовый бит: 1
4) Стоповый бит: 1
5) Контроль: не предусмотрен
Подключение прибора к компьютеру показано на рисунке:
11. Технические характеристики
Примечания:
1) Рабочая температура окружающей среды: 23±5ºС, рабочая
относительная влажность: < 75%
2) Предварительно прогрейте прибор, включив его за 10 минут до
начала измерений.
3) Проводите измерения на входных разъемах прибора.
4) Перед измерениями откалибруйте прибор по разомкнутой и по
короткозамкнутой цепи.
5) В действительности, диапазон измеряемых и отображаемых
значений шире, чем показано в нижеследующих таблицах, но при
выходе за указанные пределы величина ошибки измерения не
установлена.
6) Точность измерения в нижеследующих таблицах указана для
интервала температур 23±5ºС.
11.1. Измерение индуктивности
Режим измерения:
L
s
/L
p
Тестовая
частота
Предел измерения Разрешение
Погрешность
100Гц/120Гц
20,000мГн 1мкГн 1,0%+5
200,00мГн 0,01мГн 0,5%+5
2000,0мГн 0,1мГн 0,5%+5
20,000Гн 1мГн 0,5%+5
200,00Гн 0,01Гн 1,0%+5
2000,0Гн 0,1Гн 1,0%+5
20,000кГн 0,001кГн 2,0%+5
1кГц
2000,0мкГн 0,1мкГн 1,0%+5
20,000мГн 1мкГн 0,5%+5
200,00мГн 0,01мГн 0,5%+5
2000,0мГн 0,1мГн 1,0%+5
20,000Гн 1мГн 1,0%+5
200,00Гн 0,01Гн 2,0%+5
2000,0Гн 0,1Гн 5,0%+5
10кГц
200,00мкГн 0,01мкГн 1,0%+5
2000,0мкГн 0,1мкГн 0,5%+5
20,000мГн 1мкГн 0,5%+5
200,00мГн 0,01мГн 1,5%+5
2000,0мГн 0,1мГн 2,0%+5
20,000Гн 0,001Гн 5,0%+5
100кГц
20,000мкГн 0,001мкГн 1,0%+5
200,00мкГн 0,01мкГн 2,0%+5
2000,0мкГн 0,1мкГн 2,0%+5
20,000мГн 1мкГн 2,0%+5
200,000мГн 0,01мГн 5,0%+5
Примечание: Погрешность приведена для случая, когда D>0,1.
Если же D>0,1, то погрешность определяется как Ae=Ae*
2
1 D+
11.2. Измерение емкости
Режим измерения:
С
s
/С
p
Тестовая
частота
Диапазон измерения
Разрешение
Погрешность
100Гц/120Гц
20,000нФ 1пФ 2,0%+5
200,00нФ 0,01нФ 0,5%+5
2000,0нФ 0,1нФ 0,5%+5
20,000мкФ 1нФ 0,5%+5
200,00мкФ 0,01мкФ 1,0%+5
2000,0мкФ 0,1мкФ 2,0%+5
20,00мФ 0,01мФ 2,0%+5
1кГц
2000,0пФ 0,01пФ 1,0%+5
20,000нФ 0,1пФ 1,0%+5
200,00нФ 0,01нФ 0,5%+5
