Hertz ML 165 [24/26] Tuning
![Hertz ML 165 [24/26] Tuning](/views2/1011096/page24/bg18.png)
English
46 47
Flat
Loudness
NO OK
TW LEVEL
-4,5 dB
-3 dB
-1,5 dB
0 dB
TW LEVEL
-4,5 dB
-3 dB
-1,5 dB
0 dB
MILLE speakers have been engineered for a full,
flat response inside the vehicles interior.
Avoid the use of excessive equalization or
loudness contours. If you adjust a frequency
band on an equalizer by as little as +3 dB,
the amplifier will be asked to supply double
the power into the range you have selected;
increasing the risk of distortion or saturation.
If possible, use a subsonic filter, setting the
cut-off frequency to approximately 25 Hz.

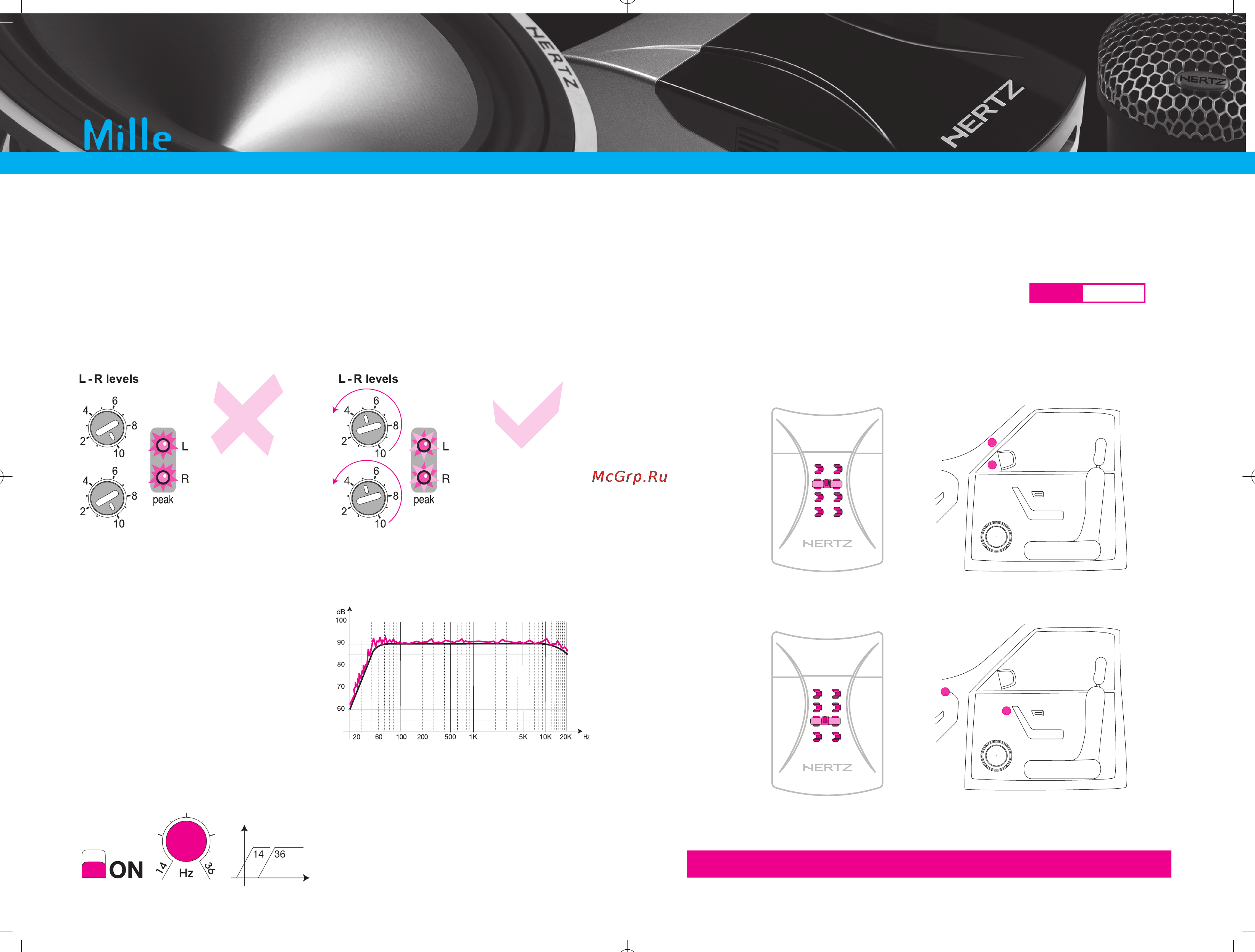

Tuning
If an amplifier is used in the system, its input level (gain) control should be adjusted to make
use of all the amplifiers undistorted power, while maintaining linear operation. Improper level
adjustment could cause distortion and saturation which could damage the speaker. Turn the head
unit volume control to three quarters position. Slowly adjust the gain until maximum output without
distortion is reached. If the amplifier has an input level indicator, adjust the gain in order for the
indicator to light only with the musical peaks.
Using The Tweeter Level Control
The crossover features EJ (Easy Jumper) selectors to control the tweeter output. The level can be
adjusted in a range of 4,5 dB.
If your tweeters are mounted on the side view mirror panel or “A” pillar panel, we recommend
you set the tweeter level to -3 dB as a starting point for tuning.
If you install the tweeters on the dashboard or in the door, use the -1.5 dB setting as your starting
point.
Select the EJ position according to your personal taste with the music you listen to.
Lower regulated gains
Flashing leds on
signal peaks
Amplifier in linear
functioning area
Maximum gain
Leds always on
Distorted amplifier
MLCX20 TW Level
Turn the power off on the audio system before making these changes.
Caution
Tuning
