06 07
Italiano

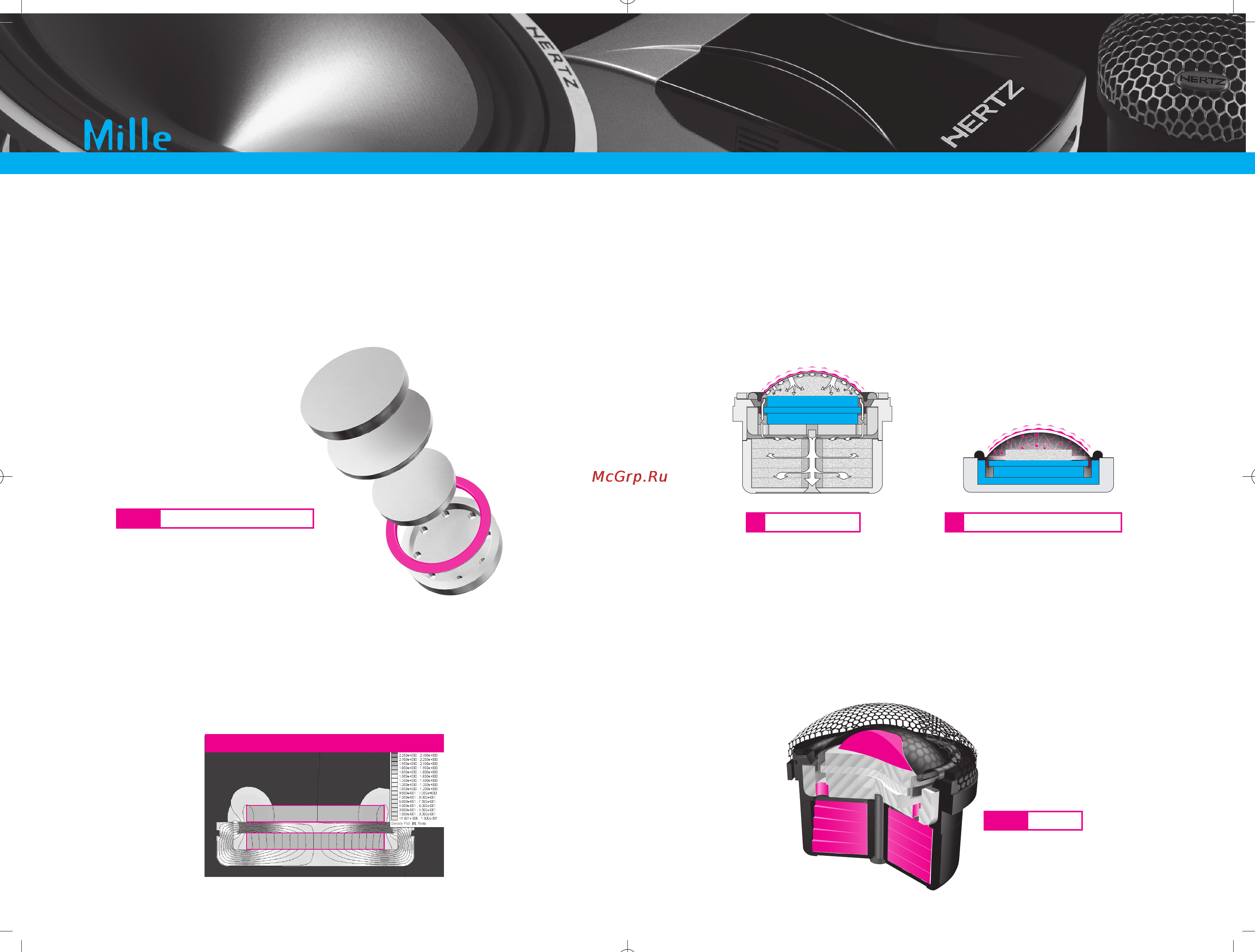

Simulazione FEM del gruppo magnetico
ML 28
Technology
Il gruppo magnetico di un midwoofer ad alta escursione deve rispettare diversi parametri di
fondamentale importanza: simmetria del flusso magnetico nei dintorni del traferro, intensità ed
ampiezza del campo, compattezza e leggerezza. Questi sono alcuni tra i fattori di vitale importanza
per l’ottenimento delle più alte prestazioni. Il massiccio motore dell’ML 165 racchiude queste
caratteristiche assicurando un’altissima stabilità termica ed una dinamica esplosiva.
Ogni dettaglio viene sottoposto ad analisi e valutazioni approfondite. Lo sviluppo dei gruppi
magnetici dei componenti MILLE si è avvalso di avanzatissime tecnologie di modellazione Finite
Elements Modellin.
Il tweeter ML 28 utilizza un doppio magnete in neodimio e ferro a bassissima percentuale di
carbonio, sviluppato appositamente per questo trasduttore. La geometria del gruppo magnetico
crea un campo d’induzione di 1.6 Tesla, con una perfetta simmetria di linee. L’escursione
meccanica di questo componente è limitata, ma le accelerazioni sono brucianti.
Semplificare il lavoro di installazione significa raggiungere prestazioni eccezionali anche in condizioni
critiche, senza la necessità di lavori di adattamento delle autovetture che spesso costringono a
stravolgerne gli interni.
Il carico acustico offerto alla parte posteriore della cupola di un tweeter ne influenza pesantemente
le prestazioni, esattamente come accade per un midrange o un woofer di grande diametro. Una
geometria tradizionale crea forti asimmetrie di movimento, poiché la membrana vede nel lato
anteriore uno spazio libero, mentre il lato posteriore è caricato dal ridottissimo volume che si forma
tra il polo centrale e la cupola.
Nell’ML 28 sono sta disegnati otto condotti di accordo che generano un accoppiamento privo di
risonanze con le camere di smorzamento posteriori. Le proporzioni dei volumi, dei passaggi e il
particolare materiale fonoassorbente posizionato all’interno offrono uno smorzamento ottimale
all’equipaggio mobile, per un suono naturale, limpido e dinamico. Sotto la cupola è posizionato un
secondo tipo di materiale acustico, più denso ed efficace alle alte frequenze, che ricalca il profilo
posteriore della membrana. Questo particolare elimina le ultime risonanze residue e genera una
gamma altissima dotata di dettaglio e naturalezza assolutamente sorprendenti.
Esploso del gruppo magnetico
ML 28
Sezione
ML 28
Risonanze ML 28
Risonanze Tweeter tradizionale
