ВВЕДЕНИЕ
Система STAGE-BUDDY это расширяемая система мониторинга, которая в самом
простом случае состоит из ОСНОВНОГО БЛОКА и 4 (четырех) УДАЛЕННЫХ БЛОКОВ.
Удаленные блоки могут либо подключаться непосредственно к основному блоку, либо
соединяться последовательно друг с другом (до 4 блоков) при помощи имеющегося
стандартного сетевого кабеля CAT5 (кабель компьютерной сети Ethernet). Аудио-
сигнал и питание подаются на каждый у
даленный блок непосредственно с
ОСНОВНОГО БЛОКА, что значительно упрощает использование и придает внешний
элегантный вид системе распределения персонально контролируемого звука для
большого количества пользователей.
ОСНОВНОЙ БЛОК выполнен в корпусе высотой 1 стойко-место для установки на стан-
дартной 19-дюймовой стойке и имеет основные аудио-разъемы для системы и допол-
нительно 4 распределительных выходов CAT
5 для подключения к УДАЛЕННЫМ БЛО-
КАМ. Светодиодные индикаторы сигнала/питания на фронтальной панели показывают
текущее состояние аудио-сигнала, в то время как пара удобных раздельных выходов
позволяет легко расширить систему и придать ей дополнительные возможности для
различных видов применения аудио-оборудования.
Каждый УДАЛЕННЫЙ БЛОК это тоже маленькое чудо! При большом ко
личестве
функций, умещающихся в компактном корпусе, УДАЛЕННЫЙ БЛОК имеет качествен-
ный микрофонный предусилитель, регулятор тембра, ревербератор, ограничитель и
мощный усилитель чистого звучания для наушников. Отличительной особенностью
этих блоков является специальный и оригинальный регулятор «MORE ME».Что может
быть проще, чем просто повернуть ручку регулятора «MORE ME» при желании про-
слушивать чуть больший уровень собственного голоса или инструмента?
ОБЩИЕ ХАРАКТЕРИСТИКИ
УДАЛЕННЫЙ БЛОК STAGE BUDDY:
2 комбинированных входа XLR – TRS 1/4 дюйма
2 микрофонных предусилителя
Включаемое фантомное питание 48В для каждого входного канала
Включаемая функция аттенюатора -20дБ для каждого входного канала
Встроенный персональный ревербератор для контролируемого сигнала
Регулировка тембра
Регулятор балансирования смешиваемого сигнала «More Me»
2 выхода на главный пульт / выходы директ-бокса на разъемах XLR с переключате-
лем поднятия потенциала земли.
2 XLR-выхода на мониторы
2 разъема RJ
45 для связи блоков в системе
ОСНОВНОЙ БЛОК STAGE BUDDY:
4 разъема RJ45 для связи блоков в системе
8 индикаторов состояния аудио-сигнала / питания
2 микрофонных входа на разъемах XLR + разъемы для подключения в разрыв цепи
канала
2 раздельных выхода на разъемах XLR.
ОСНОВНОЙ БЛОК STAGE BUDDY
Основной блок подает питание и аудио-сигнал на удаленные блоки Stage Buddy при
помощи стандартного кабеля CAT5 (который так же называется сетевым кабелем).
Несмотря на то, что удаленный блок может использоваться в качестве отдельного
устройства (как описано ниже в этом руководстве), в большинстве случаев, для рас-
пределения питания и аудио-сигнала используется основной блок.

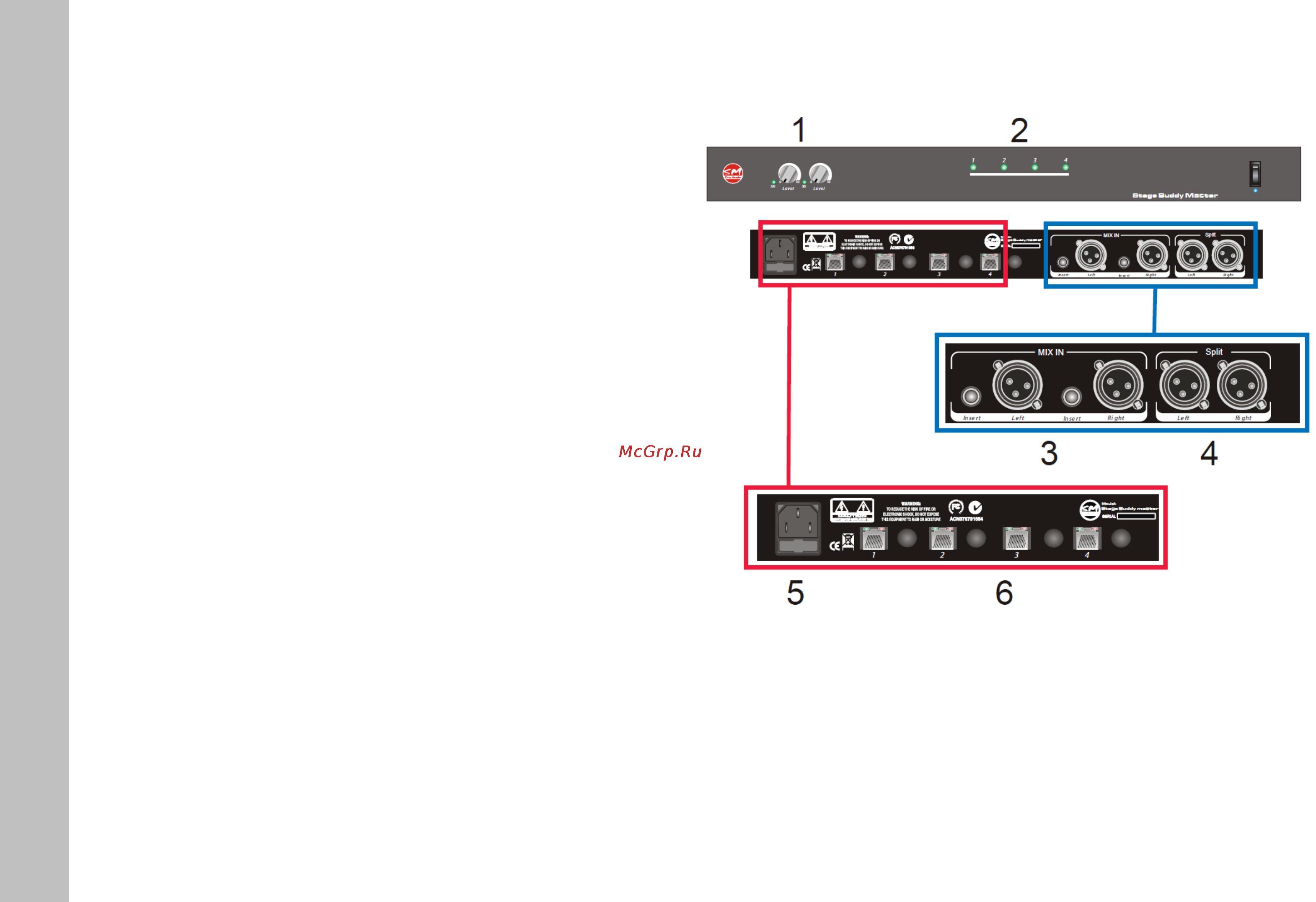

1. Регуляторы уровня входного аудио-сигнала (примечание: если светодиодные инди-
каторы засвечиваются – это указывает на искажение сигнала).
2. Индикация экономичного режима питания для четырех выходов CAT5 (каждый вы-
ход имеет свой собственный источник питания и предохранитель).
3. Аудио-вход, сбалансированные входы на разъемах XLR и 1/4 дюйма.
4. Разделенный сигнал (от аудио-входов) для подключения дополнительных основных
блоков Stage Buddy (для расширения системы путем последовательного подключе-
ния нескольких основных блоков).
5. Входной разъем сети питания переменного тока. Пожалуйста, убедитесь в том, что
выбрано правильное напряжение питания, для страны, где будет использоваться
устройство.
6. Выходы на разъемах RJ45 для сетевых кабелей CAT5 подключения удаленных бло-
ков Stage Buddy и отдельные предохранители по питанию на ка
ждом выходе CAT5.
