СОЕДИНЕНИЯ УДАЛЕННЫХ БЛОКОВ
STAGE BUDDY
Удаленный блок представляет собой полнофункциональное устройство, предназна-
ченное для того, чтобы дать Вам возможность управлять многими параметрами звука,
который Вы прослушиваете. В блоке так же имеются усовершенствованные функции,
такие как цифровой ревербератор и регулировка тембра для корректировки звука под
себя.
Защитите свои уши!
Звук на выходе на наушники в блоках Stage Buddy очень громкий!
При неправильном использовании устройства или при прослушива-
нии на большой громкости, такой звук может вызвать значительные
повреждения органов слуха!
1. Комбинированные входы на разъемах XLR и 1/4 дюйма. Разъем XLR используется
для подключения микрофонов, а разъем TRS 1/4 дюйма для подачи линейного сиг-
нала или сигнала с инструмента.
2. Переключатели фантомного питания 48В и аттенюатора -20дБ для входов XLR.
3. Простой регулятор тембра: Поворачивайте против часовой стрелки для добавления
низких частот и по часовой стрелке для добавления выс
оких частот.
4. Регулятор «More Me»: Поворачивайте против часовой стрелки для прослушивания
большего уровня музыки (аудио-сигнала от основного блока по кабелю CAT5) в кон-
тролируемом смешанном сигнале «миксе»; поворачивайте по часовой стрелке для
того чтобы больше слушать себя – сигнал, который поступает с входов (вокал, гита-
ра, клавишный инструмент и т.п.).
5. Регулятор добавляет эффект цифровой реверберации к входному сигналу.
6. Регулятор устанавливает уровень выходного сигнала на наушники.
7. Разъем 1/4 дюйма выходного стерео-сигнала на наушники.
8. Переключатель ограничителя «Вкл./Выкл.», который влияет на аудио-сигнал, пода-
ваемый по кабелю CAT5 от основного блока. Это защита Ваших ушей!
9. Переключатель «Моно». При использовании только одного входа на уд
аленном
блоке Stage Buddy, этим переключателем можно включить подачу сигнала в левый
и правый канал наушников или мониторов. При прослушивании различных сигна-
лов, например вокала и гитары, нажатие этого переключателя позволяет выводить
эти оба сигнала в правый и левый каналы наушников одновременно, в отличие от
одного сигнала на левом а другого на правом ка
нале при отжатом состоянии.
1. Удаленный блок может подключаться к источнику питания 17В/1А переменного тока
или, при использовании совместно с основным блоком, может получать питание по
кабелю CAT5 (через разъем RJ45). Переключателем выбирается источник питания.
Обратите внимание, что при подаче питания по кабелю CAT5, можно последова-
тельно подключать только два у
даленных блока. Гораздо больше блоков можно со-
единить последовательно, если к каждому из них подключен блок питания.
2. При использовании в качестве отдельного устройства без основного блока, через
эти сбалансированные разъемы TRS 1/8 дюйма на удаленный блок можно подавать
аудио-сигналы.
3. Разъемы RJ45, для подключения кабеля CAT5 связи между основным и удаленным
блоком. Используя входы и выходы CAT5 можно легко подключить последователь-
но несколько блоков.
4. Регуляторы используются для подстройки уровня выходного сигнала на XLR-
выходах на мониторы (обычно подключаются к усилителю или активной акустиче-
ской системе – монитору).
5. Выходы на мониторы, сбалансированные разъемы XLR.
6. Сбалансированные XLR-выходы сигнала на главный пульт (F.O.H.), микшер и т.п.
На этих разъе
мах выводятся сигналы, которые дублируют сигналы, подаваемые на
входы на передней панели блока. Эти сигналы, выводимые через разъемы XLR,
проходят мимо всех электронных схем, включая встроенные микрофонные преду-
силители.
Если к разъему на передней панели удаленного блока подключить штекер 1/4 дюй-
ма, блок автоматически переключается в режим директ-бокса.
7. Переключатель поднятия по
тенциала земли. В некоторых случаях может прослу-
шиваться шум «земли» (фоновый шум сети питания). Этот переключатель поможет
устранить проблему.

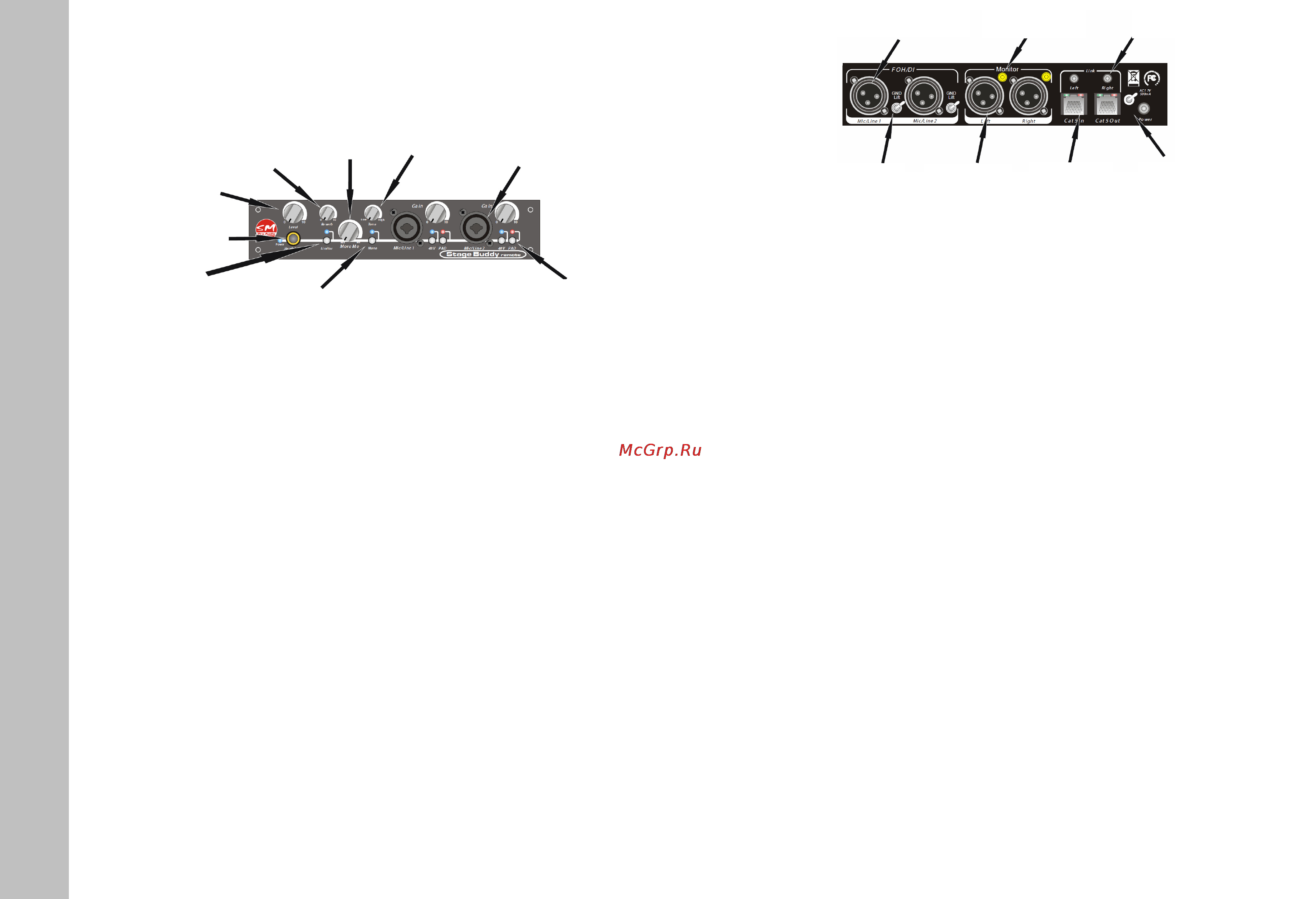

5. Цифровой ревербератор
4. Регулятор
«More Me!»
3. Регулятор
тембра
1. Входы микрофонных
предусилителей для мик-
рофонов серии «E»
6. Уровень звука на выходе
7. Мощный выход
для наушников
8. Ограничитель
9. Переключатель «Моно»
2. Переключатели фантомного
питания 48В и аттенюатора -20дБ
6. Сбалансированные выходы XLR
на главный пульт.
7. Переключатель
потенциала земли
5. Выходы на
мониторы
1. Разъем и переключатель
питания
3. Вход и
выход CAT5
4. Регулировка
уровня
2. Сбалансированные
разъемы 1/8 дюйма
SMPRO
AUDIO
STAGE
BUDDY
