коснитесь поверхности зеркала) и удерживайте его, пока

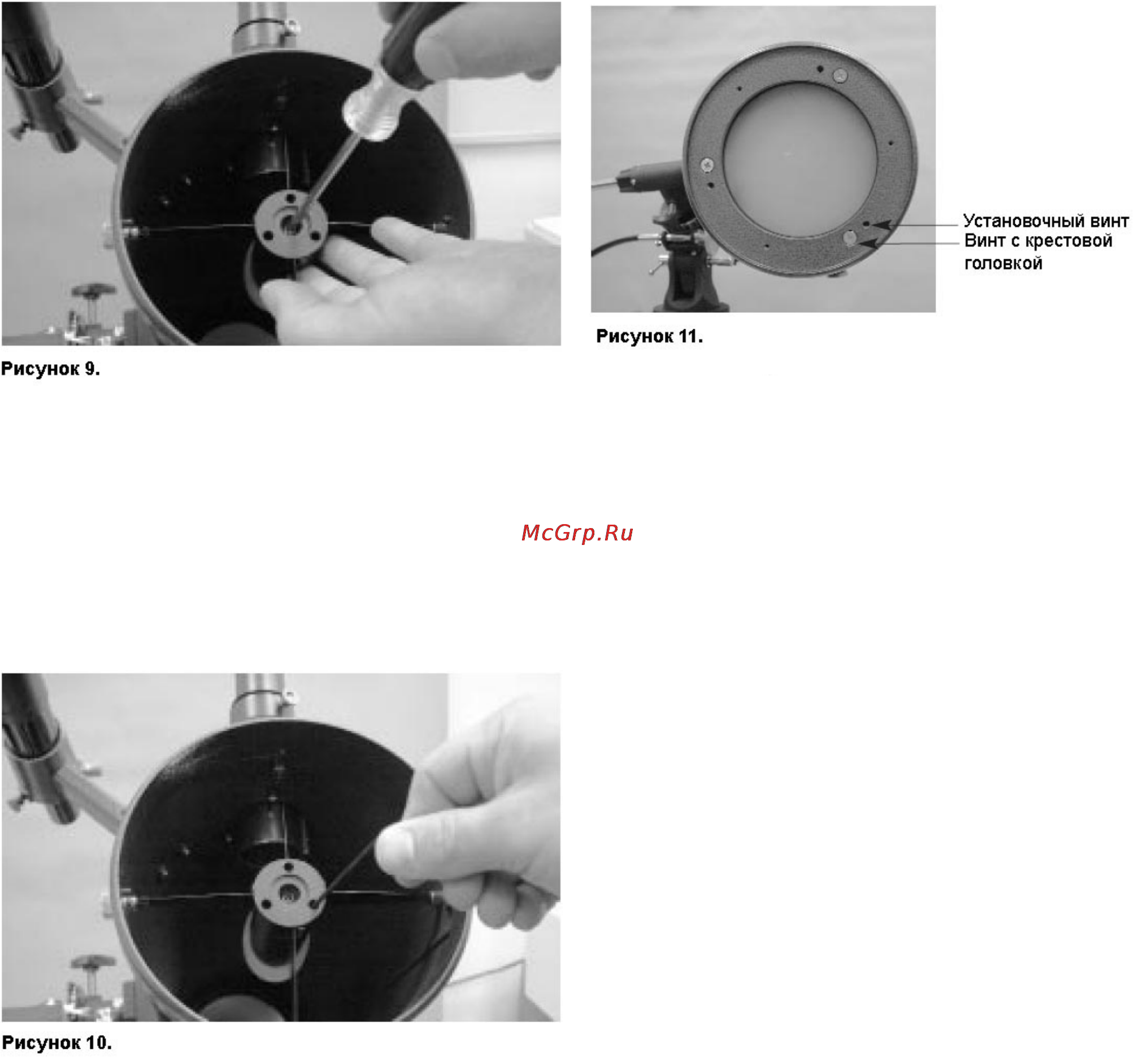

крутите центральный винт с помощью крестовой отвертки

(см. рис.9). Поворот винта по часовой стрелке

перемещает зеркало к открытому концу трубы, поворот

против часовой стрелки – к обратному. После

центрирования вторичного зеркала в гнезде окуляра

(рис.8c), поворачивайте держатель зеркала до тех пор,

пока отражение основного зеркала не будет центрировано

во вторичном зеркале насколько возможно.

Центрирование может быть не абсолютно точным, но это

нормально. Теперь затяните равномерно три маленьких

винта для фиксации положения зеркала. Такая

регулировка требуется очень редко, если вообще

требуется.

Если отражение первичного зеркала не видно во

вторичном зеркале, как показано на рис.8c, необходимо

отрегулировать наклон вторичного зеркала. Это делается

посредством поочередного ослабления одного из трех

винтов при затягивании других двух, как показано на

рис.10. Задача состоит в том, чтобы центрировать

отражение основного зеркала во вторичном зеркале, как

показано на рис.8d. Не стоит беспокоиться, если

отражение вторичного зеркала (маленький круг, с

отражением Вашего глаза в центре) окажется вне центра.

Следующий шаг поможет это исправить.

Регулировка основного зеркала

Окончательная регулировка производится с основным

зеркалом. Регулировка требуется, если вторичное

зеркало центрировано под гнездом окуляра, отражение

основного зеркала находится по центру вторичного

зеркала, но маленькое отражение вторичного зеркала (с

отражением Вашего глаза) находится вне центра (как на

рис.8d).

Для получения доступа к коллимационным винтам

снимите защитную пластину с обратного конца

оптической трубы (дно ячейки основного зеркала)

выкрутив три винта с помощью крестовой отвертки.

Наклон основного зеркала регулируется тремя парами

коллимационных винтов (см. рис.11). Коллимационные

винты поворачиваются крестовой отверткой или 2.5-мм

ключ Аллена (шестигранник).

Каждая пара винтов используется совместно.

Установочный винт перемещает зеркало вперед, винт с

крестообразной головкой - назад. Регулировка

производится ослаблением одного винта и затягиванием

другого. Ослабляйте и затягивайте винты на один оборот.

Взгляните в гнездо окуляра: отражение вторичного

зеркала должно перемещаться к центру отражения

основного зеркала. При необходимости повторите

процедуру с другой парой винтов. Потребуется несколько

попыток, прежде чем зеркало будет выровнено. Лучше

всего работать вдвоем – один смотрит в гнездо окуляра,

а второй регулирует положение зеркала.

Изображение в гнезде окуляра должно быть таким же, как

на рис.8a. Вторичное зеркало находится по центру гнезда

окуляра; отражение основного зеркала центрировано во

вторичном, а отражение вторичного – в основном.

Простой тест покажет, насколько точно отрегулирована

оптика.

Проверка телескопа

Наведите телескоп на яркую звезду так, чтобы её

изображение находилось точно по центру окуляра.

Медленно расфокусируйте изображение. Если оптика

телескопа отрегулирована правильно, расширившийся

диск должен быть правильным кругом. Если изображение

является несимметричным, оптика не отрегулирована.

Тень от вторичного зеркала должна появиться в самом

центре расфокусированного изображения, как дырка в

пончике. Если "дырка" окажется вне центра, телескоп не

отрегулирован (рис.12).
