Orion SpaceProbe 130ST EQ [11/17] Коллимирование оптики выравнивание зеркал
![Orion SpaceProbe 130ST EQ [11/17] Коллимирование оптики выравнивание зеркал](/views2/1111738/page11/bgb.png)
направление стержня противовеса будет где-то между
вертикальным и горизонтальным.
На рис.7 показано, как телескоп будет выглядеть, будучи
направленным в четырех разных направлениях – север,
юг, восток и запад.
Ключевые моменты, которые нужно помнить при
обращении с телескопом – a) поворот осуществляется
вокруг осей восхождения и склонения, а не по азимуту
или широте, и b) противовес и стержень не всегда будут
выглядеть, как показано на рис.1. Фактически, этого почти
никогда не будет!
6. Коллимирование оптики
(выравнивание зеркал)
Коллимирование - процесс регулировки зеркал, так чтобы
они были выровнены друг относительно друга. Оптика
телескопа выровнена на фабрике и не требует
дополнительной регулировки, если только с телескопом
не обращались грубо. Точное выравнивание зеркала
важно для гарантии великолепной работы телескопа, так
что проверки должны быть регулярными.
Коллимирование – относительно легкая операция,
которая может быть произведена при дневном свете.
Для проведения проверки выньте окуляр и посмотрите в
гнездо. Вы должны видеть вторичное зеркало
центрированным, так же как отражение основного
зеркала, центрированное во вторичном зеркале, и
отражение вторичного зеркала (и Ваш глаз) в центре

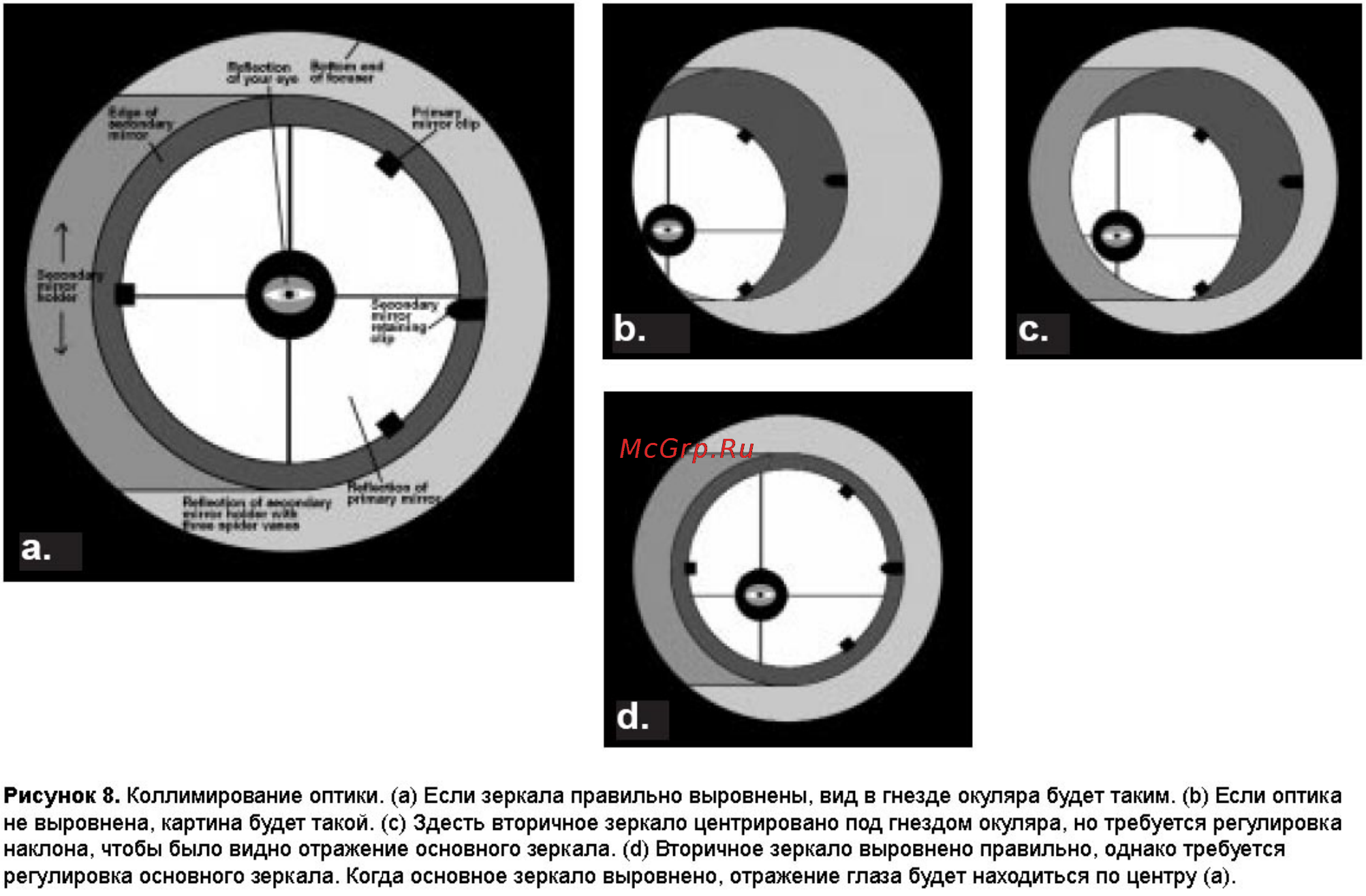

отражения основного зеркала, как показано на рис.8a.
Если какой-либо элемент не центрирован, выполните
следующую процедуру.
Будет полезным поместить лист белой бумаги в трубе
напротив гнезда окуляра. Бумага создает яркий фон,
позволяя выделить держатель на фоне трубы.
Использование коллимационных инструментов
При коллимировании полезным будет воспользоваться
точными коллимирующими инструментами с
перекрестиями, такими как коллимационный окуляр
(#3640). Лазерный коллиматор, например, LaserMate
(#5680), также подходит для точного выравнивания. Мы
настоятельно рекомендуем Вам приобрести один из этих
приборов.
Выравнивание вторичного зеркала
Сняв окуляр, посмотрите в гнездо на вторичное зеркало.
Игнорируйте отражения. Зеркало должно быть по центру
гнезда. Если нет, как на рис.8b, его необходимо
отрегулировать. (Регулировку вторичного зеркала лучше
проводить в светлом помещении, направив телескоп на
освещенную поверхность).
Если зеркало находится не по центру гнезда окуляра (в
направлении, параллельном оси телескопа), ослабьте
три винта в центре держателя зеркала. Для этого Вам
понадобится 2-мм ключ Аллена (шестигранник).
Возьмитесь пальцами за держатель (осторожно – не
11
