3. Сборка
Первая сборка телескопа займет около 30 минут.
Дополнительные инструменты к тем, что входят в
комплект, не требуются. Все винты должны быть надежно
затянуты для исключения колебаний, но не перетяните.
См. рис.1.
В процессе сборки (как, впрочем, и в любых других
случаях), НЕ КАСАЙТЕСЬ пальцами поверхности зеркал
телескопа или линз искателя или окуляра. Оптические
поверхности имеют чувствительное покрытие, которое
легко повредить при касании. НЕ ВЫНИМАЙТЕ линзы из
корпусов, это аннулирует гарантийное соглашение.
1. Положите штатив. Присоедините ножки к основанию
штатива, вставляя винт через верхнюю часть ножки и
отверстие в основании штатива и затягивая барашек
рукой. Точки крепления кронштейнов лотка для
аксессуаров должны быть обращены внутрь.
2. Установите и затяните ручки блокировки на нижних
скобах ножек. Держите ножки полностью сложенными;
Вы сможете раздвинуть их до более подходящей
длины позже, после полной сборки треноги.
3. Установите штатив вертикально и раздвиньте ножки
так, чтобы можно было соединить кронштейны лотка
для аксессуаров с точками крепления на ножках.
Используйте винты, закрученные в точках крепления.
Выкрутите винты, совместите отверстия на концах
кронштейнов с отверстиями в точках крепления и
закрутите винты. Убедитесь, что кронштейны
обращены гладкой стороной вверх.
4. Раздвиньте ножки на максимальную длину.
Прикрепите лоток для аксессуаров к кронштейнам с
помощью барашков, находящихся на лотке. Вставьте
винты в отверстия на кронштейнах и вкрутите их в
отверстия на лотке.
5. Затяните болты крепления ножек с помощью большого
гаечного ключа, надежно закрепив их на штативе.

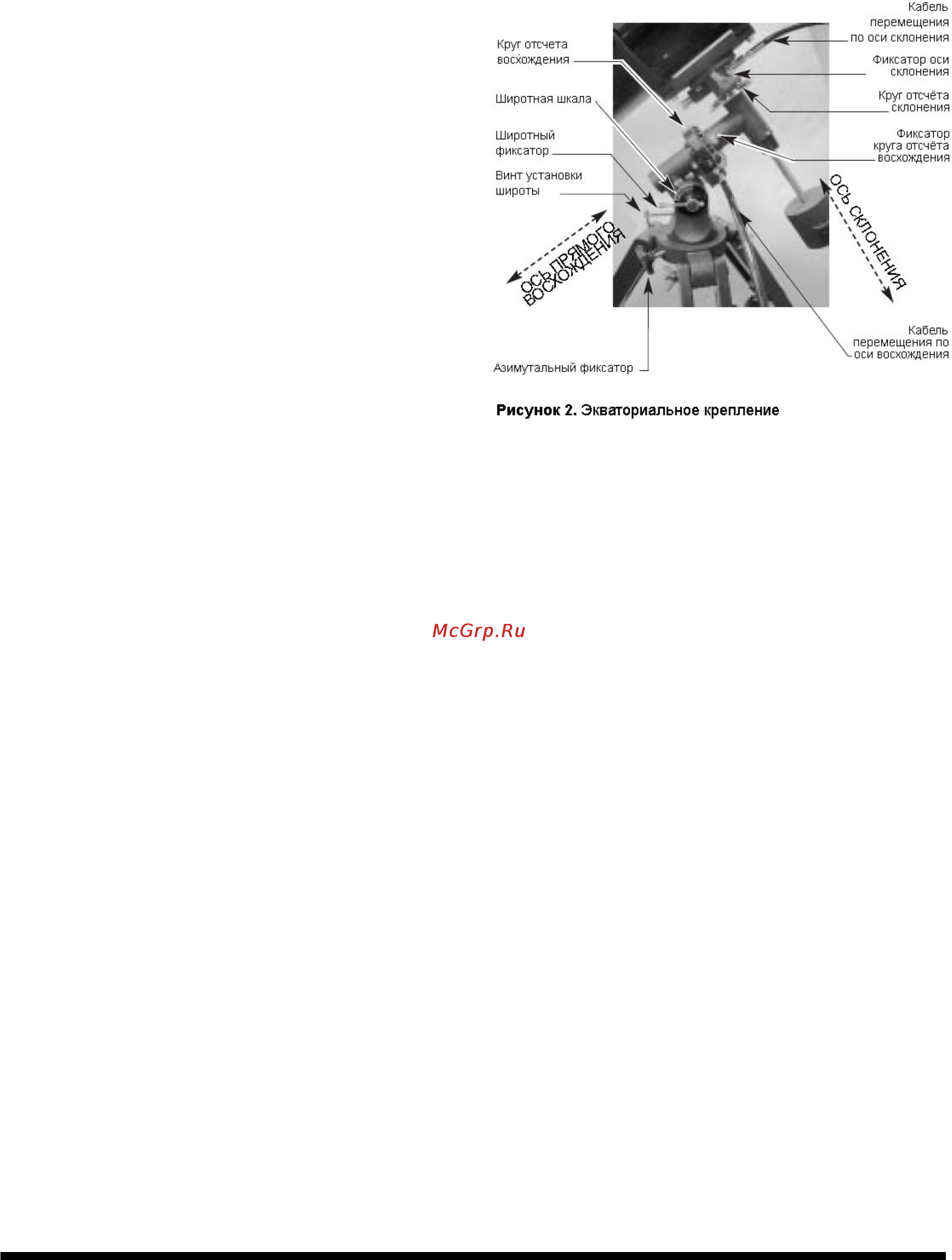

6. Ориентируйте штатив, как показано на рис.2, на
широту примерно 40º, т.е. так, чтобы указатель рядом
с широтной шкалой указывал на значение 40. Для
этого ослабьте фиксирующий винт и вращайте
регулировочный широтный винт, пока указатель не
достигнет нужного значения, после чего снова
затяните фиксирующий винт. Может понадобиться
корректировка положения по осям склонения и
прямого восхождения. Для этого необходимо ослабить
соответствующие фиксирующие винты. После
установки и ориентирования телескопа снова затяните
фиксирующие винты.
7. Наденьте противовес на стержень. Фиксирующий винт
противовеса должен быть достаточно ослаблен.
8. Теперь, удерживая противовес одной рукой, другой
рукой вкрутите стержень в штатив (в основании оси
склонения) до упора. Передвиньте противовес
примерно на середину стержня. Предохранительный
винт с шайбой на конце стержня не дадут
противовесу упасть на землю (и Вам на ногу!), если
фиксатор противовеса ослаблен.
9. Присоедините кольца крепления трубы к штативу при
помощи винтов с шестигранной головкой. Для этого
выньте их, проденьте винты с шайбами через
отверстия в крепежной пластине (на вершине
штатива), и вкрутите их в крепежные кольца.
Затяните винты малым гаечным ключом. Откройте
кольца, ослабив зажимы. На одном из колец
установлен универсальный адаптер (черное кольцо с
насечками). Он предназначен для установки камеры
для астрофотографии.
10. Установите трубу в кольца примерно посередине.
Поверните трубу так, чтобы гнездо окуляра
располагалось под углом к горизонту. Закройте
кольца и затяните зажимы, чтобы зафиксировать
телескоп.
11. Присоедините кабели перемещения к осям
червячных механизмов склонения и прямого
восхождения, вставляя винт на конце кабеля в
подходящий слот на оси червячного механизма с
последующим его затягиванием. Используйте
короткий кабель на оси червячного механизма
прямого восхождения, а длинный – на оси механизма
склонения. Ось склонения и кабель должны быть
направлены вперед. Если нет, снимите трубу,
поверните крепление на 180º и снова установите
трубу.
12. Для установки искателя в кронштейн выкрутите два
винта до тех пор, пока они не перестанут выступать
за пределы внутренней поверхности кронштейна.
Наденьте кольцевую прокладку на искатель так,
чтобы она попала в проточку на кронштейне.
Удерживая пружинный стопор, вставьте искатель
узким концом в кронштейн со стороны,
противоположной винтам, до тех пор, пока кольцевая
прокладка не войдет в кронштейн. Отпустите
