Orion SpaceProbe 130ST EQ [5/17] Начало работы

пружинный стопор и закрутите фиксирующие винты

на несколько оборотов, чтобы зафиксировать

искатель в кронштейне.

13.Вставьте кронштейн в разъем “ласточкин хвост”

рядом с гнездом окуляра и зафиксируйте стопорным

винтом с насечками.

14. Снимите крышку с гнезда окуляра и вставьте один из

окуляров в гнездо. Зафиксируйте окуляр стопорными

винтами. Обязательно ослабляйте стопорные винты

перед поворотом или удалением окуляра.

Телескоп собран. До начала наблюдений накройте

его пылезащитным чехлом.

4. Начало работы

Балансировка телескопа

Для того, чтобы движение телескопа было плавным, он

должен быть правильно сбалансирован. Сначала мы

балансируем телескоп по оси прямого восхождения,

затем – по оси склонения.

1. Держа одну руку на оптической трубе, ослабьте ручку

фиксации оси прямого восхождения. Убедитесь, что

ручка фиксации по оси склонения затянута. Телескоп

теперь может свободно вращаться вокруг оси

прямого восхождения. Поверните его так, чтобы

стержень противовеса был направлен параллельно

земле (т.е. горизонтально).

2. Теперь ослабьте фиксатор противовеса и

перемещайте противовес по стержню до тех пор,

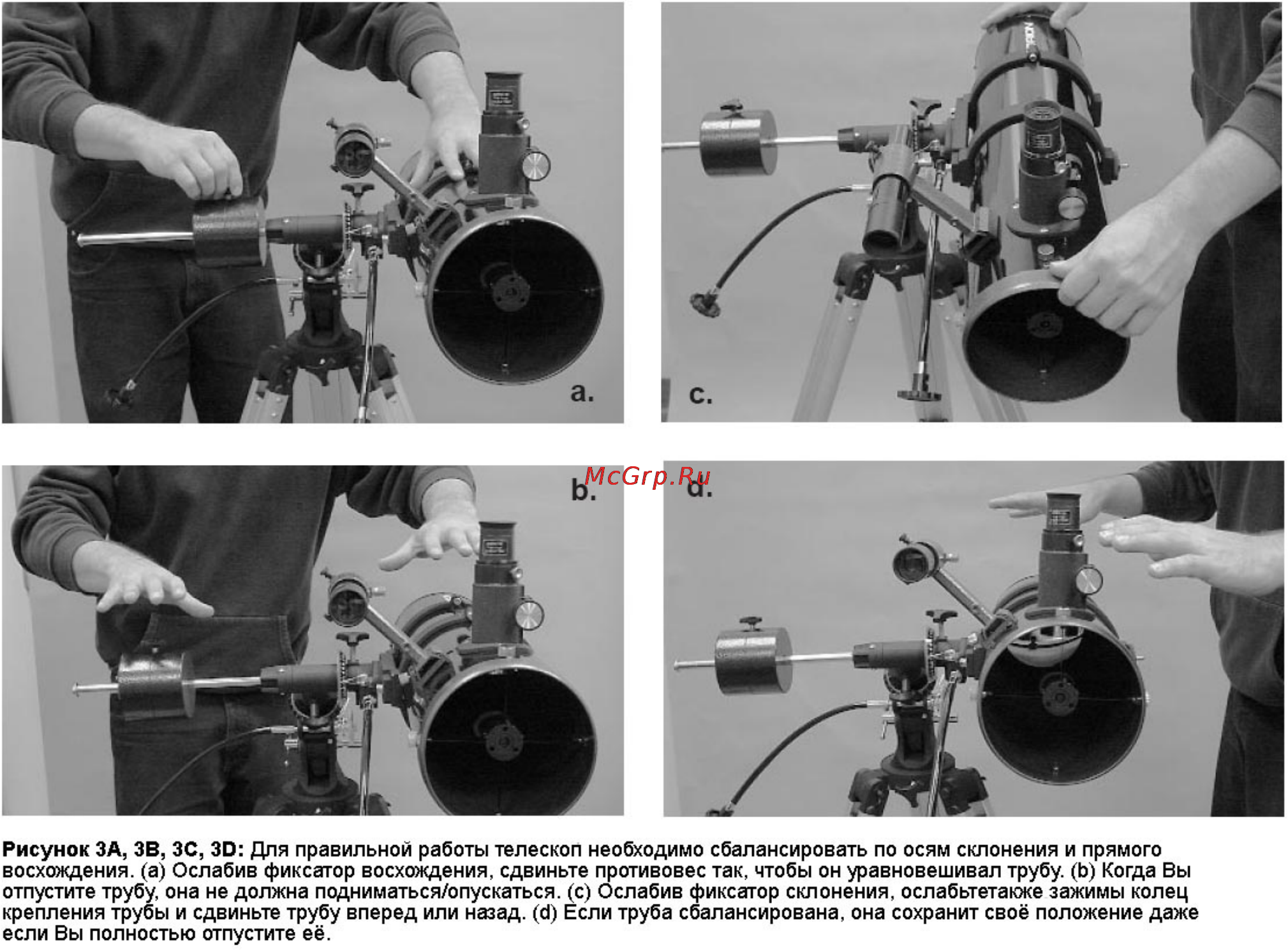

пока он не уравновесит телескоп (рис.3a). В этой

точке стержень остается в горизонтальном

положении, даже если Вы совсем отпустите телескоп

(рис.3b).

3. Затяните фиксатор противовеса. Теперь телескоп

сбалансирован на оси прямого восхождения.

4. Для балансировки телескопа по оси склонения

затяните фиксатор оси восхождения, оставив

стержень противовеса в горизонтальном положении.

5. Положив одну руку на оптическую трубу, ослабьте

фиксатор оси склонения. Теперь телескоп может

свободно вращаться вокруг оси склонения. Ослабьте

зажимы колец крепления трубы на несколько

оборотов, чтобы труба могла перемещаться вперед и

назад (можно слегка поворачивать трубу при

перемещении) (рис.3c).
