Rival 111.0921.2 Руководство по эксплуатации онлайн
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
МОДЕЛЬ
Состав изделия:

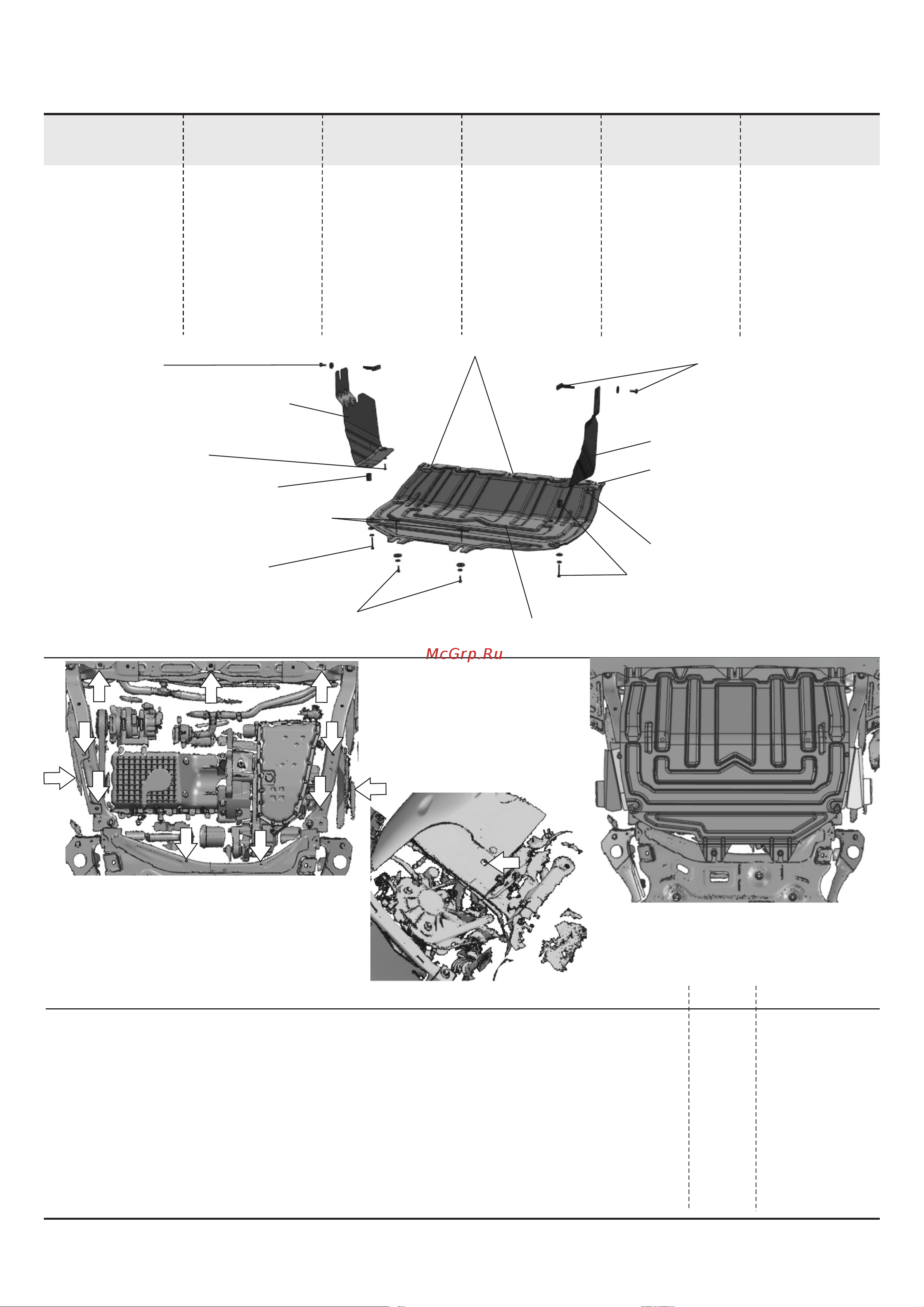

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА + КПП +
ЛЕВЫЙ И ПРАВЫЙ ПЫЛЬНИКИ
111.0921.2/333.0921.2
Болт М8х20
Болт М6х45
Болт М6х20
Шайба 10 ув.
Шайба 8 ув.
Шайба 6 усиленная
Шайба 6 ув
Втулки 26мм
Защита
Защита правая
Защита левая
Гайка закладная М8 с усиками
Гайка закладная М6 с усиками
Гайка закладная М6
2 шт.
2 шт.
4 шт.
2 шт.
4 шт.
2 шт.
4 шт.
2 шт.
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
2 шт.
24 Нм
9 Нм
9 Нм
Момент затяжкиКол-воНаименование
Инструкция по установке:
1. Снять штатные пыльники.
2. Слева и справа в отверстия (А) установить закладные М8 с усиками.
3. Закрепить левую и правую защиту штатными болтами в отверстия (Б), а так же болтами
М8х20 и шайбой 8 в установленные закладные М8 с усиками в отверстии (А).
4. Вкрутить штатные болты на несколько витков в места крепления (В).
5. Установить закладные гайки М8 в отверстия (Г).
6. Установить защиту: переднюю часть завести на ослабленные штатные болты, заднюю
часть закрепить через закладные гайки в отверстия (Г) болтами М8х20, среднюю часть
закрепить болтами М6х45, шайбами 8 ув и втулками 26мм из комплекта поставки в
отверстия (Д).
7. Затянуть болты с необходимым усилием. Пневмоинструмент использовать
запрещено.
*Для автомобилей Chery Tiggo 8 V - 2.0l / Chery Tiggo 8Pro V - 2.0l
3. Закрепить левую и правую защиту в точках (Б) болтами М6х20 к закладным М6 из
комплекта поставки.
Tiggo 4
Chery
Chery
Chery
Chery
Chery
Chery
Chery
Exeed
Omoda
Exeed
Tiggo 7
Tiggo 7 Pro
Tiggo 7 Pro Max
Tiggo 8
Tiggo 8 Pro
Tiggo 4 Pro
LX
C5
LX
1.5; 2.0
1.5; 2.0
1.5
1.5
2.0
1.6; 2.0
1.5
1.5; 1.6
1.5
1.5; 1.6
МКПП/АКПП
МКПП/АКПП
АКПП
АКПП
АКПП
АКПП
МКПП/АКПП
АКПП
АКПП
АКПП
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПОЛНЫЙ
В
В
Д
Г
Г
В
Б
Д
Б
А
А
А
2019-
2018-
2020-
2022-
2020-
2021-
2020-
2019-
2022-
2022-
Болт М6х20
Шайба 10 ув
Шайба 6 усиленная
Штатный крепеж
Защита
Гайка
закладная М6
Втулка 26мм
Шайба 8 ув
Шайба 6 ув
Болт М6х45
Защита левая
Болт М8х20
Шайба 8
Закладная М8
с усиками
Болт М8х20
Шайба 8 ув
Закладная М8
с усиками
Втулка 40мм
Шайба 8 ув
Шайба 6 ув
Болт М6х45
Защита правая
Болт М6х20
Шайба 6 ув
Гайка закладная М6
Болт М6х20
Шайба 6 ув
Гайка закладная М6
Штатный крепеж
