WWW.RIVALAUTO.COM
Болт М8х16
Болт М8х40
Винт М8х20
Втулка 20 мм
Гайка закладная М8
Защита
Кронштейн левый
Кронштейн передний
Кронштейн правый
Шайба 8
Шайба 8 увеличенная
1 шт.
3 шт.
2 шт.
3 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
4 шт.
333.9430.1

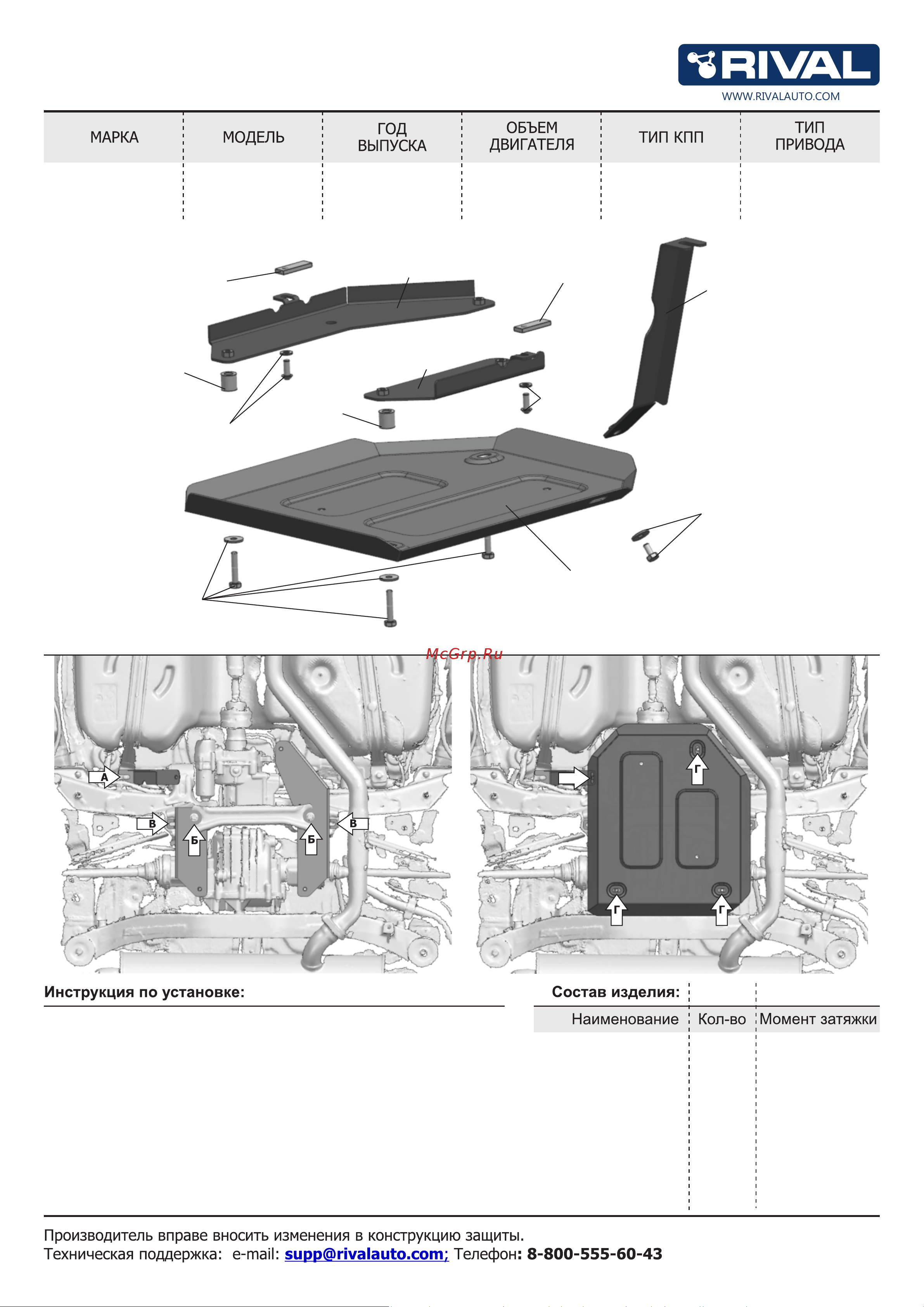

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА РЕДУКТОРА
ВСЕ
24 Нм
24 Нм
24 Нм
1. Открутить штатный болт в позиции (А) на несколько оборотов.
2. Установить передний кронштейн под штатный болт в позиции (А).
3. Открутить штатные болты в позициях (Б).
4. Установить правый и левый кронштейны: закрепить штатными
болтами в позициях (Б). Установить гайки закладные М8 в
позициях (В), закрутить винты М8х20 с шайбами 8 в гайки
закладные М8 в позициях (В). Затянуть резьбовые соединения в
позициях (Б и В) с необходимым усилием.
5. Установить защиту: закрепить болтами М8х40 с увеличенными
шайбами 8, через втулки 20 мм, в позициях (Г). Закрепить
болтом М8х16 с увеличенной шайбой 8 в позиции (Д).
6. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
HAVAL Jolion
2022- 1.5
ПОЛНЫЙ
Д
Гайка
закладная М8
Болт М8х40
Шайба 8
увеличенная
Кронштейн
правый
Кронштейн
левый
Втулка
20 мм
Винт М8х20
Шайба 8
Болт М8х16
Шайба 8
увеличенная
Защита
Кронштейн
передний
Винт М8х20
Шайба 8
Гайка
закладная М8
Втулка
20 мм
