Rival 111.1926.1 Руководство по эксплуатации онлайн
МАРКА
ГОД
ВЫПУСКА
Объем двигателя
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Состав изделия:
Atlas Pro
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙ
Момент затяжкиКол-воНаименование

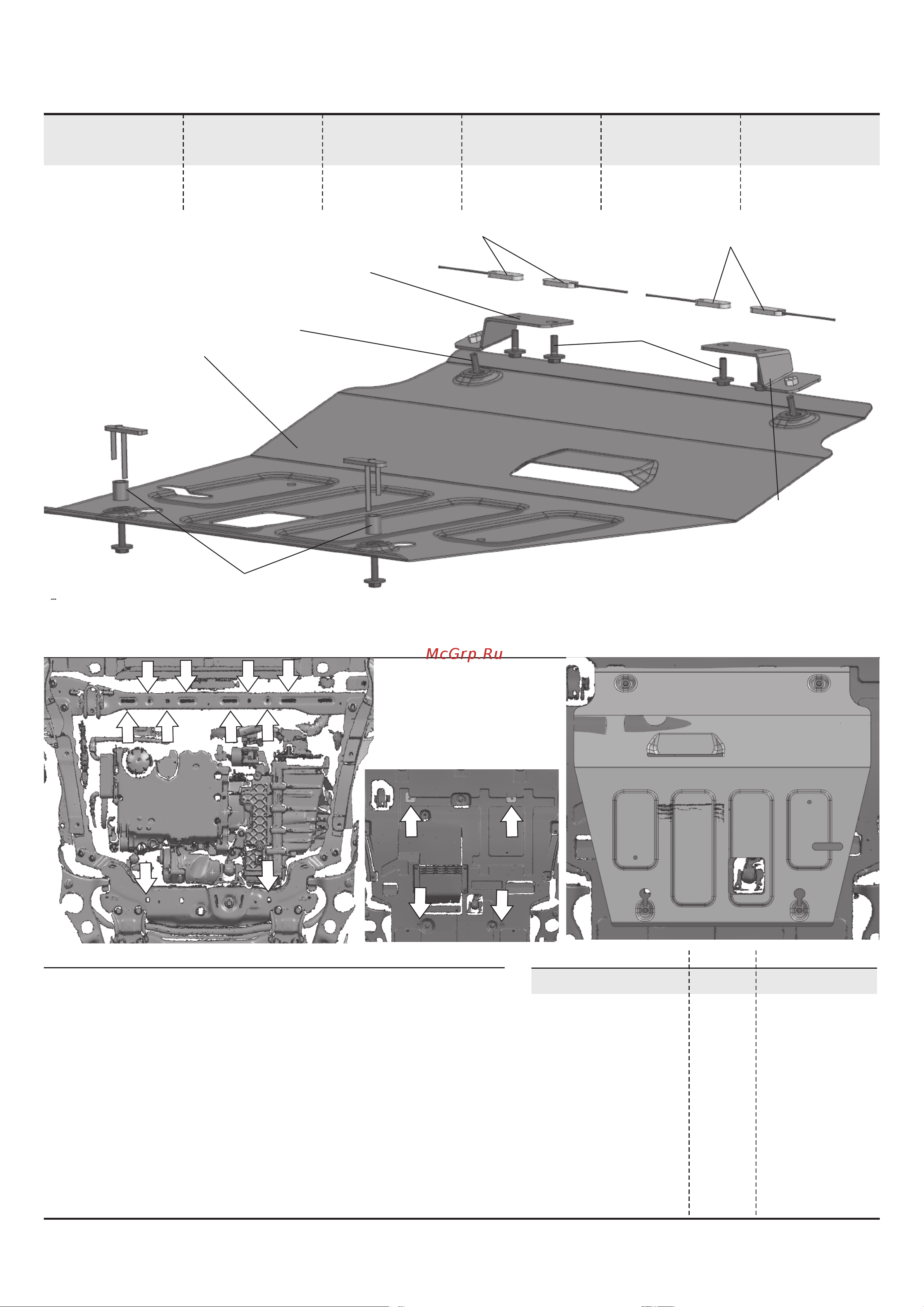

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА И КПП
333.1926.1/111.1926.1
Geely
Инструкция по установке:
1. Снять штатный пыльник.
2. Завести планки закладные черед пазы (А) к
отверстиям (Б).
3. Закрепить кронштейн 1 и кронштейн 2 с помощью
болтов М8х25 и шайб 8 к планкам закладным и затянуть.
4. В отверстие (В) завести гайки фиксируемые и развести «усики».
5. Сделать отверстия в штатном пыльнике в точках крепления (Г)
и (Д) защиты. Отверстия в точках крепления (Д) сделать
соизмеримыми втулкам.
6. Поставить штатный пыльник на место.
7. Завести защиту на установленные болты М8х40 со втулками и
шайбами 8 сзади, спереди закрепить болтами М8х25 в резьбовые
отверстия в кронштейне 1 и кронштейне 2.
8. Затянуть все резьбовые соединения с необходимым усилием.
Наименование
Болт М8х25
Болт М8х40
Втулка
Гайка фиксируемая
Планка закладная
Шайба 8
Защита
Кронштейн 1
Кронштейн 2
6 шт.
2 шт.
2 шт.
2 шт.
4 шт.
8 шт.
1 шт.
1 шт.
1 шт.
24 Нм
24 Нм
Болт М8х25
Шайба 8
Болт М8х25
Шайба 8
Планка закладная
Гайка фиксируемая
Втулка
Шайба 6
Болт 8х40
Защита
Кронштейн 1
Кронштейн 2
Планка закладная
А
Б
А
Б
Б
А
Б
А
А
В
В
Д
Д
Г
Г
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
Atlas Pro
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙGeely
Atlas Pro
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙGeely
Geely
Azkarra
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙ
