Rival 111.0930.1 Руководство по эксплуатации онлайн
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
Состав изделия:

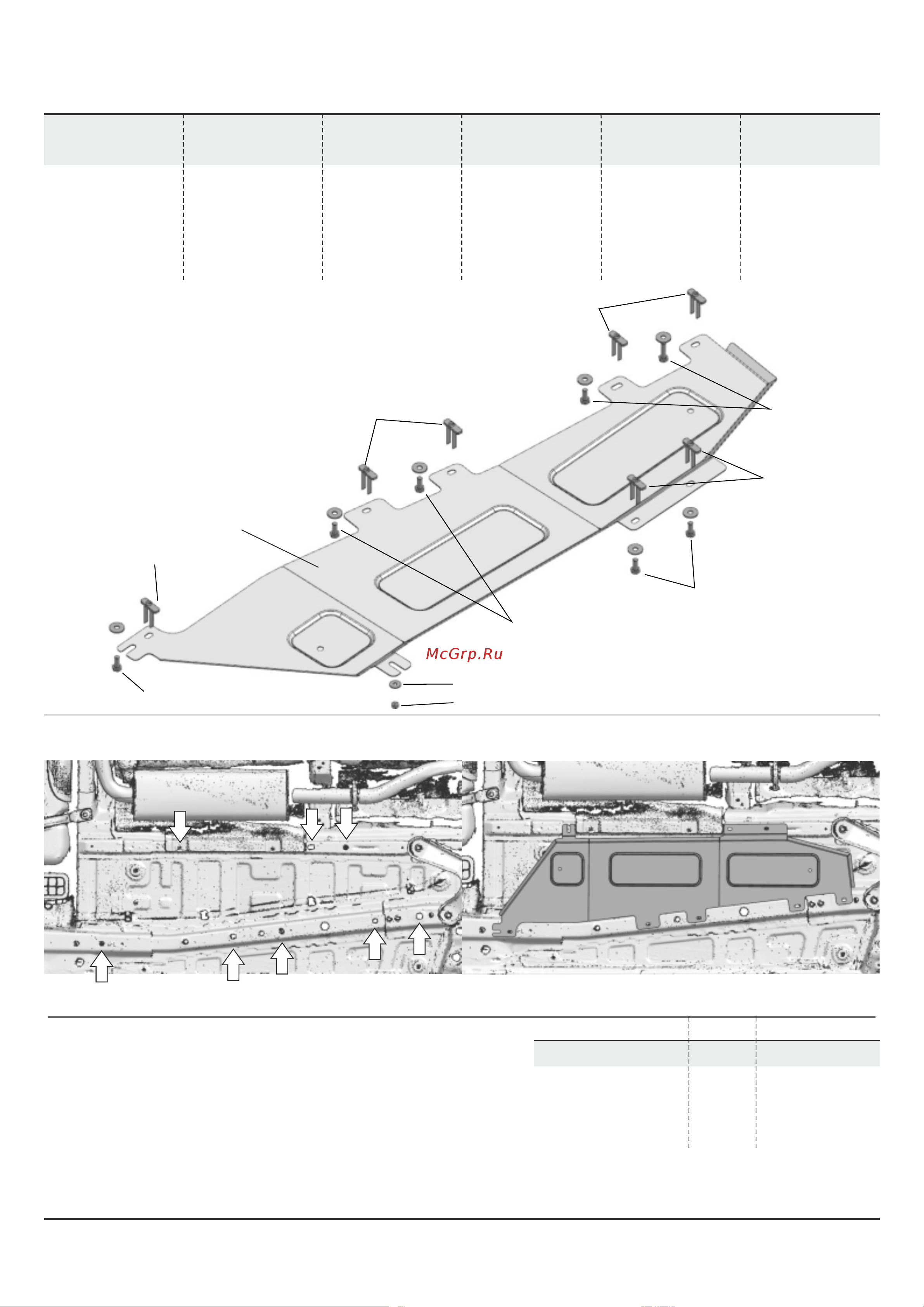

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОРМОЗНЫХ
МАГИСТРАЛЕЙ
111.0930.1
333.0930.1
Болт М8х20
Гайка М6
Шайба 6 ув.
Шайба 8 ув.
Закладная М8х37/15
Защита
7 шт.
1 шт.
1 шт.
7 шт.
7 шт.
1 шт.
24 Нм
5 Нм
Момент затяжкиКол-воНаименование
Инструкция по установке:
1. Вложить закладные М8х37/15 в отверстия лонжерона (поз.А) и
зафиксировать разогнув усики
2. Открутить штатную гайку крепления термоэкрана и очистить резьбу шпилек
от грязи (поз. Б). Закрутить гайку М6 с шайбой 6 ув. на 1-2 оборота.
3. Завести защиту на установленную гайку и закрепить к закладным болтами
М8х20.
4. Затянуть болты с необходимым усилием. Использование
пневмоинструмента запрещено.
А
Защита
Болт М8х20
Шайба 8
Закладная
М8х37/15
Болт М8х20
Шайба 8
Закладная
М8х37/15
А
А
А
А
Б
А
А
Шайба 6
Гайка М6
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Chery
Chery
Chery
Chery
Chery
Exeed
Tiggo 7 Pro
Tiggo 7 Pro Max
Tiggo 8
Tiggo 8 Pro
Tiggo 8 Pro Max
LX
2020-
2022-
2020-
2021-
2022-
2019-
1.5
1.5
2.0
1.6; 2.0
2.0
1.5
АКПП
АКПП
АКПП
АКПП
АКПП
АКПП
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПЕРЕДНИЙ
ПОЛНЫЙ
ПЕРЕДНИЙ
Закладная
М8х37/15
Закладная
М8х37/15
