Orion SkyView Pro 127 [5/16] Балансировка телескопа

Установка искателя

Для установки искателя (рис.3а) в кронштейн ослабьте два черных нейлоновых болта до тех пор, пока

кончики болтов не окажутся заподлицо внутри с кронштейном. Установите О-кольцо на желобке посере-

дине искателя. Оттянув хромированный натяжитель, вставьте искатель со стороны окуляра в кронштейн

(рис.3b). Вставляйте его до тех пор, пока О-кольцо не установится точно внутри фронтального отверстия

кронштейна. После этого отпустите натяжитель и затяните нейлоновые болты на пару оборотов. Зафик-

сируйте кронштейн, затянув колесико на "ласточкином хвосте".

Установка диагонального зеркала и окуляра

Снимите защиту от пыли с переходника для окуляра и вставьте диагональное зеркало, зафиксировав

его винтами. Теперь снимите защиту от пыли с диагонального зеркала и вставьте 25-мм окуляр Sirius

Plössl, зафиксировав его винтами (Всегда ослабляйте винты, если хотите повернуть окуляр или диаго-

нальное зеркало.).

Теперь Ваш телескоп полностью собран и должен выглядеть так, как показано на рис.1.

4. Балансировка телескопа

Для того чтобы движение телескопа было ровным, он должен быть правильно сбалансирован. Сначала мы

сбалансируем телескоп относительно оси прямого восхождения, затем относительно оси склонения.

1. Держа одну руку на оптической трубе, ослабьте ручку фиксации оси прямого восхождения. Убедитесь,

что ручка фиксации по оси склонения затянута. Телескоп теперь может свободно вращаться вокруг оси

прямого восхождения. Поверните его так, чтобы стержень противовеса был направлен параллельно зем-

ле (т.е. горизонтально).

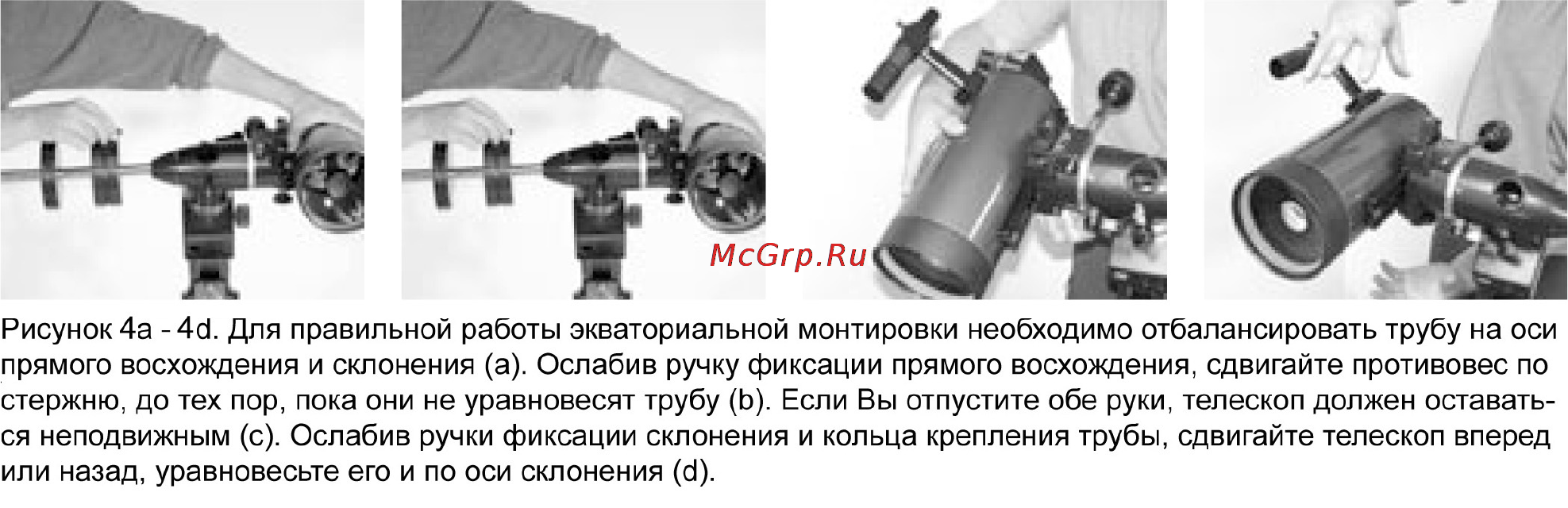

2. Теперь ослабьте фиксатор противовеса и перемещайте противовес по стержню до тех пор, пока он не

уравновесит телескоп (рис.4a). В этой точке стержень остается в горизонтальном положении, даже если

Вы совсем отпустите телескоп (рис.4b).

3. Затяните фиксатор противовеса.

Ослабьте винт-предохранитель на верхней части экваториальной монтировки. Придерживая оптическую

трубу, ослабьте фиксаторы монтажного основания (рис.4с).

Уложите монтажное основание вместе с кольцами в разъем "ласточкин хвост" и отцентруйте его относи-

тельно разъема. Затяните до упора фиксатор монтажного основания.

Ослабьте ручку фиксации склонения и проверьте балансировку оптической трубы, отпустив обе руки.

Если труба остается неподвижной (рис.4d), значит, телескоп сбалансирован по оси склонения. Если оп-

тическая труба движется, затяните вновь ручку фиксации склонения и повторите процедуру, начиная с

шага 4, сдвинув монтажное основание и проверив балансировку вновь.

После того как Вы сбалансируете телескоп по оси склонения, затяните винт-предохранитель. Телескоп

сбалансирован по обеим осям. Теперь, когда Вы ослабляете ручки фиксации на одной или обеих осях и

вручную направляете телескоп, он должен двигаться свободно и не качаться.

5. Использование телескопа

Фокусировка телескопа

Направьте телескоп с установленным 25-мм окуляром и ослабленными ручками фиксации склонения и

прямого восхождения на объект, удаленный как минимум на 400 м. Медленно вращайте ручку фокуси-

ровки до тех пор, пока объект не будет виден отчетливо. Прокрутите ручку чуть далее, когда объект на-

чинает расплываться, и верните назад, чтобы убедиться, что нужный фокус пойман.
